Montagedeslames
1.Placezlalamesurl'axe(Figure64).
Important:Pourunecoupecorrecte,l'ailettede
lalamedoitêtretournéeverslehautetdirigée
versl'intérieurduplateaudecoupe.
2.Posezlarondellecourbe(faceconcaveverslalame)
etleboulondelame(Figure64).
3.Serrezleboulondelalameàuncouplede81à
108N·m.
Miseàniveauduplateaudecoupe
Vériezqueleplateaudecoupeestdeniveauchaquefois
quevousl'installezousilatontedelapelousesemble
irrégulière.
Vériezsideslamessontfausséesavantdemettrele
plateaudecoupedeniveau.Déposezetremplacezles
lamesfaussées;voirEntretiendeslames(page45)avant
decontinuer.
Mettezleplateaudecoupedeniveautransversalement
avantdelefairelongitudinalement.
Assurez-vousque:
•Lamachineestplacéesurunesurfaceplaneet
horizontale.
•Touslespneussontgonésàlapressioncorrecte;voir
Contrôledelapressiondespneus(page42).
Contrôledel'horizontalitétransversale
1.Garezlamachinesurunesurfaceplaneethorizontale,
placezlacommandedeslames(PDF)enposition
désengagéeetécartezlesleviersdecommandede
déplacementàlapositiondeSTATIONNEMENT.
2.Avantdequitterlapositiond'utilisation,coupezle
moteur,retirezlaclédecontactetattendezl'arrêt
completdetouteslespiècesmobiles.
3.Réglezlahauteurdecoupeà76mm.
4.Tournezleslamesavecprécautionpourlesmettre
parallèlesdanslesenstransversal.
5.Mesurezladistanceentrelestranchantsextérieurset
lasurfaceplane(Figure67etFigure68).
Remarque:Silesdeuxmesuresdiffèrentdeplus
de5mm,unréglages'impose;voirRéglagede
l'horizontalitétransversale(page48).

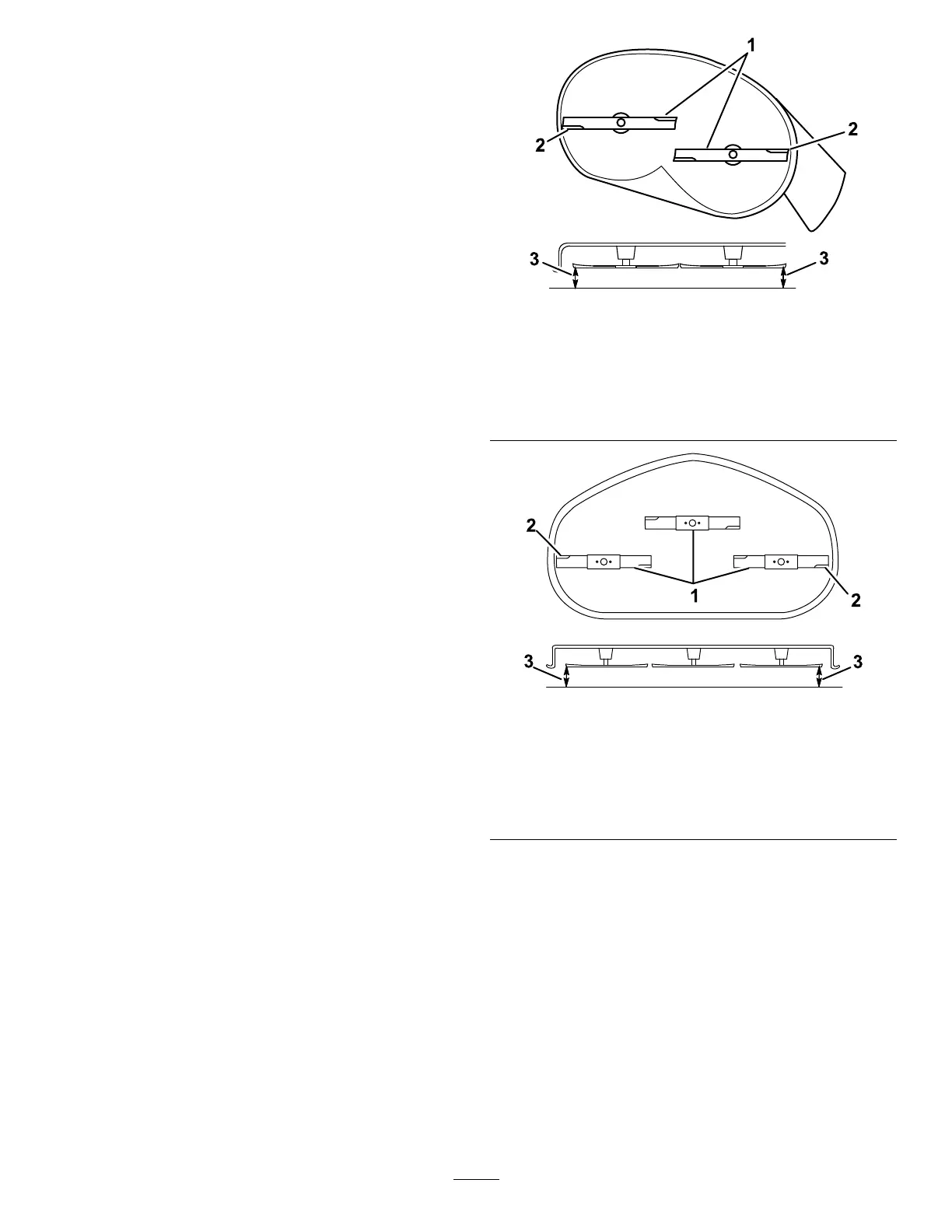

g294044
Figure67
Plateauxdecoupeà2lames
1.Lamesparallèlesentre
elles
3.Mesurerladistanceentre
lapointedelalameetla
surfaceplaneici
2.Tranchantsextérieurs
g296913
Figure68
Plateauxdecoupeà3lames
1.Lamesparallèlesentre
elles
3.Mesurerladistanceentre
lapointedelalameetla
surfaceplaneici
2.Tranchantsextérieurs
Contrôledel'inclinaisonavant/arrièredes
lames
Contrôlezl'inclinaisonavant/arrièredeslameschaque
foisquevousmontezleplateaudecoupe.Sil'avantdu
plateauestplusde7,9mmplusbasquel'arrière,réglez
l'inclinaisondeslames.
1.Garezlamachinesurunesurfaceplaneethorizontale,
placezlacommandedeslames(PDF)enposition
désengagéeetécartezlesleviersdecommandede
déplacementàlapositiondeSTATIONNEMENT.
2.Avantdequitterlapositiond'utilisation,coupezle
moteur,retirezlaclédecontactetattendezl'arrêt
completdetouteslespiècesmobiles.
3.Réglezlahauteurdecoupeà76mm.
47
