Hoekvanrijhendelsverstellen
Ukuntdehoekvanderijhendelsnaarvorenofachteren
afstellen,voormeercomfort.
1.Verwijderdebovensteboutwaarmeederijhendelis
bevestigdaandeschachtvandebedieningsarm.
2.Draaideondersteboutlostotdatuderijhendelsnaar
vorenofnaarachterenkuntbewegen.

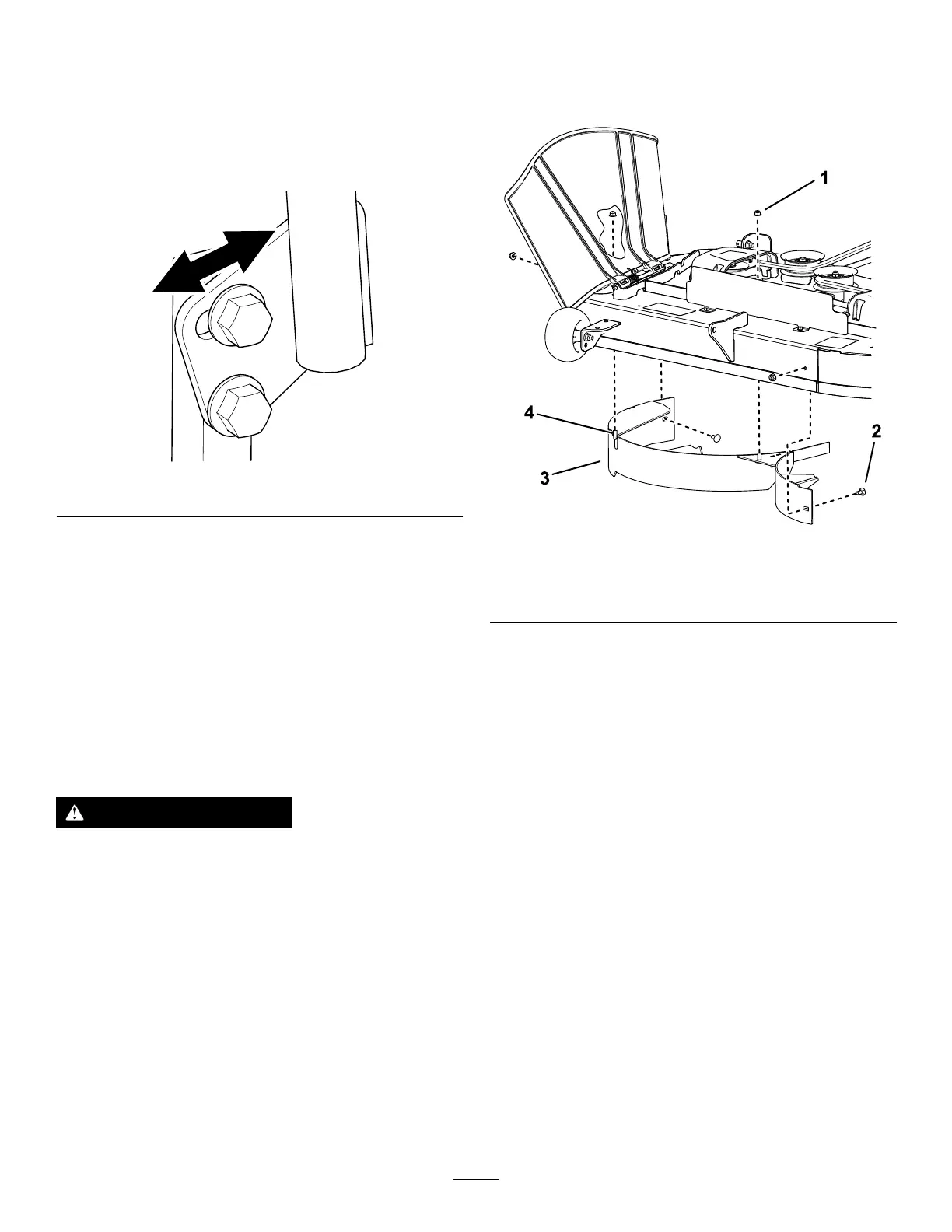

g333846
Figuur11
3.Draaidemoerenaanomderijhendelvasttezetten
indenieuwestand.
4.Stelvervolgensookdeandererijhendelaf.
Zijuitworpgebruiken
Hetmaaidekendemaaimessendiewordengeleverd
metdemachinezijnontworpenomoptimalemulch-en
zijuitworpprestatiesteleveren.
Monteerhetbevestigingsmateriaalvandezakmet
losseonderdelenindelegeopeningennadatude
recyclerschottenhebtverwijderd.Hierdoorvoorkomtudat
eropeningennietafgedektzijnwanneeruhetmaaidek
gebruikt.
WAARSCHUWING
Hetmaaidekkanvoorwerpenuitwerpenuit
niet-afgedichteopeningen,waardooruenanderen
letselkunnenoplopen.
•Gebruikdemachinenooitzonderdatalleopeningen
inhetmaaikastzijnafgedichtmetboutenen
moeren.
•Zorgervoordaterboutenenmoerenzijn
gemonteerdindemontageopeningenalsde
mulchplaatisverwijderd.
Machinesmeteenmaaidekvan107cm
1.Parkeerdemachineopeenhorizontaaloppervlak,
schakeldeaftakasuitenzetderijhendelsnaarbuiten
indePARKEERSTAND.
2.Zetdemotoraf,verwijderhetcontactsleuteltjeen
wachttotdatallebewegendeonderdelentotstilstand
zijngekomenvoordatudebestuurderspositieverlaat.
3.Verwijderhetmaaidek;zieHetmaaidekverwijderen
(bladz.49).
4.Verwijderde2borgmoeren(5/16")vandegelaste
pennenvanhetschot(Figuur12).
g296990
Figuur12
1.Borgmoer–5/16"(4)3.Schot
2.Slotbout–5/16"x¾"(2)4.Gelastepen(2)
5.Verwijderde2slotboutenen2borgmoerenwaarmee
hetschotbevestigdisaanhetmaaidekenverwijder
hetschot(Figuur12)
6.Zoekde2boutenindelosseonderdelenengebruik
deaanwezigeborgmoerenomdebevestigingen
temonterenindeopeningendiewordengebruikt
voordegelastepennen(Figuur12).Ditvoorkomt
rondvliegendevoorwerpen.
Opmerking:Monteerdeboutnaarbovenwijzend
doordeonderkantvanhetmaaidekengebruikeen
bestaandeborgmoeromlangsdebovenkantte
borgen.
7.Monteerhetmaaidek;zieHetmaaidekmonteren
(bladz.50).
Machinesmeteenmaaidekvan127cm
1.Parkeerdemachineopeenhorizontaaloppervlak,
schakeldeaftakasuitenzetderijhendelsnaarbuiten
indePARKEERSTAND.
2.Zetdemotoraf,verwijderhetcontactsleuteltjeen
wachttotdatallebewegendeonderdelentotstilstand
zijngekomenvoordatudebestuurderspositieverlaat.
3.Verwijderhetmaaidek;zieHetmaaidekverwijderen
(bladz.49).
4.Verwijderde3borgmoeren(5/16")vandegelaste
pennenvanhetrechterschot(Figuur13).
16
