ES
30
E6581932
Tamaño del
tornillo
Par de apriete
Tornillo M3,5 1,0 N·m 8,9 lb·in
Tornillo M4 1,4 N·m 12,4 lb·in
Tornillo M5 2,4 N·m 20,8 lb·in
Tornillo M6 4,5 N·m 40,0 lb·in
Tornillo M4
(terminal de
conexión a
tierra)
1,4 N·m 12,4 lb·in
Tornillo M5
(terminal de
conexión a
tierra)
2,8 N·m 24,8 lb·in
Clase de
voltaje
Motor
correspon-
diente
(kW)
Dimensiones del cable (mm
2
)
Circuito principal Nota 1)
Cable a tierraEntrada
Salida
sin DCL Con DCL
Trifásico
240V
0,2-1,5 1,5 1,5 1,5 2,5
2,2 2,5 1,5 1,5 2,5
4,0 4,0 2,5 2,5 4,0
5,5 10 4,0 6,0 10
7,5 16 6,0 10 16
11 25 10 16 16
15 35 16 25 16
Monofásico
240V
0,2-0,75 1,5 1,5 1,5 2,5
1,5 2,5 2,5 1,5 2,5
2,2 4,0 4,0 1,5 4,0
Trifásico
500V
0,4-2,2 1,5 1,5 1,5 2,5
4,0 2,5 1,5 1,5 2,5
5,5 4,0 1,5 2,5 4,0
7,5 6,0 2,5 2,5 6,0
11 10 4,0 6,0 10
15 16 6,0 10 16
Nota 1) Se estima que la longitud del cable del circuito principal es de 30 m o menos.
5. Encienda la fuente de alimentación
Configure el menu de ajuste tras el encendido.
6. Utilice el convertidor
El panel se puede utilizar sin la configuración por defecto.
Precaución
En el caso de un ajuste incorrecto, el mecanismo puede experimentar ciertos daños o
un movimiento imprevisto. Configure el menú de ajuste correctamente.
Configuración de
parámetros
eu a si a usa jp
Región principal Europa Asia, Oceanía Norteamérica Japón
Motor
230/400(V) 230/400(V) 230/460(V) 200/400(V)
50(Hz) 50(Hz) 60(Hz) 60(Hz)
Nota) Cuando utilice el convertidor con señales externas, seleccione lógica negativa (Sink), lógica positiva (Source) o
PLC (fuente de alimentación externa) mediante el SW1.
La frecuencia
(velocidad) se puede
modificar con el dial.
Arranca con el botón RUN y se
detiene con el botón STOP.
Dial de ajuste Indicador LED Función
“
set
”
Conecte la alimentación.
eu
asia
jp
usa
Gire el dial de ajuste y seleccione una región.
init
Pulse el dial de ajuste.
0.0
Complete la configuración
VF-S15_QS.indb 30VF-S15_QS.indb 30 2021/11/18 15:51:442021/11/18 15:51:44
ES
31
E6581932
SW2
PTC
VIB
SOURCE
SINK
S3
S4
PLC
SW1
F
CC
R
F
P24
R

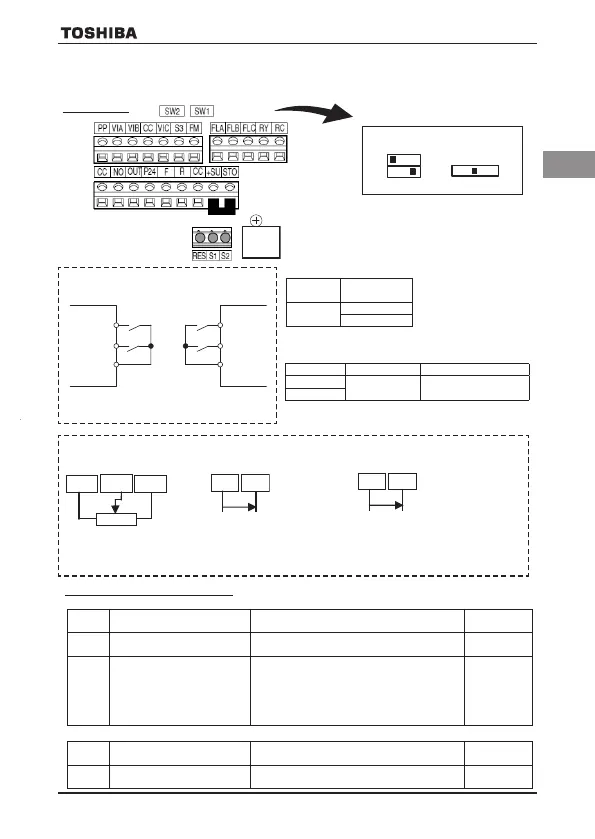

7. Utilice el convertidor con señales externas
Conecte el circuito de control, defina el parámetro y seleccione SW1.
7.1 Cableado
Seleccione la señal del terminal VIA y VIB
Tornillo para bloque de terminales de control desmontable
Conector RS485
Posición inicial
Mando de funcionamiento
Marcha adelante cuando F-CC o F24-F está en ON.
<Lógica negativa (Sink)> <Lógica positiva (Source)>
F: Orden de marcha adelante
R: Orden de marcha atrás
Tamaño
del tornillo
Par de apriete
recomendado
Tornillo M3
0,5 N·m
4,4 lb·in
Longitud de desaislado:
6 (mm)
Destornillador:
Tipo plano pequeño
(Grosor de la hoja: 0,5 mm,
anchura de la hoja: 3,5 mm)
Conductor 1 hilo 2 hilos del mismo tamaño
Macizo
0,3-1,5 mm
2
(AWG 22-16)
0,3-0,75 mm
2
(AWG 22-18)
Trenzado
Configuración de la frecuencia
VIA
CC PP
1) Potenciómetro
fmod
=
1
f1 0 9
=
0
o
1
(Analógico)
CC VIB
－ ＋
3) Entrada de tensión (de 0 a 10 V) o (de -10 a +10 V)
SW2: VIB
fmod
=
2
f1 0 7
=
0
(0-+10V),
1
(-10-+10V)
f1 0 9
=
0
(Analógico)
CC VIC
－ ＋
2) Entrada de corriente (de 4 a 20 mA)
fmod
=
8
7.2 Configuración de parámetros
Determine el método de funcionamiento con
cmod
y la configuración de la frecuencia con
fmod
.
Título Función Escala de ajuste
Configuración
por defecto
cmod
Selección del modo de mando
0: Bloque de terminales, 1: Panel
2: RS485, 3: CANopen, 4: Opción
1
fmod
Selección del modo de
configuración de la frecuencia 1
0: Dial de ajuste 1, 1: Terminal VIA
2: Terminal VIB, 3: Dial de ajuste 2
4: RS485, 5: UP/DOWN de entrada lógica
6: CANopen, 7: Opción de comunicación
8: Terminal VIC
11: Entrada de tren de impulsos, 14:
sro
0
f1 0 7
Selección de terminal de entrada
analógica (VIB)
0: 0-+10V, 1: -10-+10V 0
f1 0 9
Selección de entrada analógica/
lógica (VIA/VIB)
0 a 4 *Consulte el manual de instrucciones para
obtener más información.
0
VF-S15_QS.indb 31VF-S15_QS.indb 31 2021/11/18 15:51:452021/11/18 15:51:45
VF-S15_QS_CC2021.indd 31VF-S15_QS_CC2021.indd 31 2021/11/18 15:55:172021/11/18 15:55:17
