8
DS1083-180

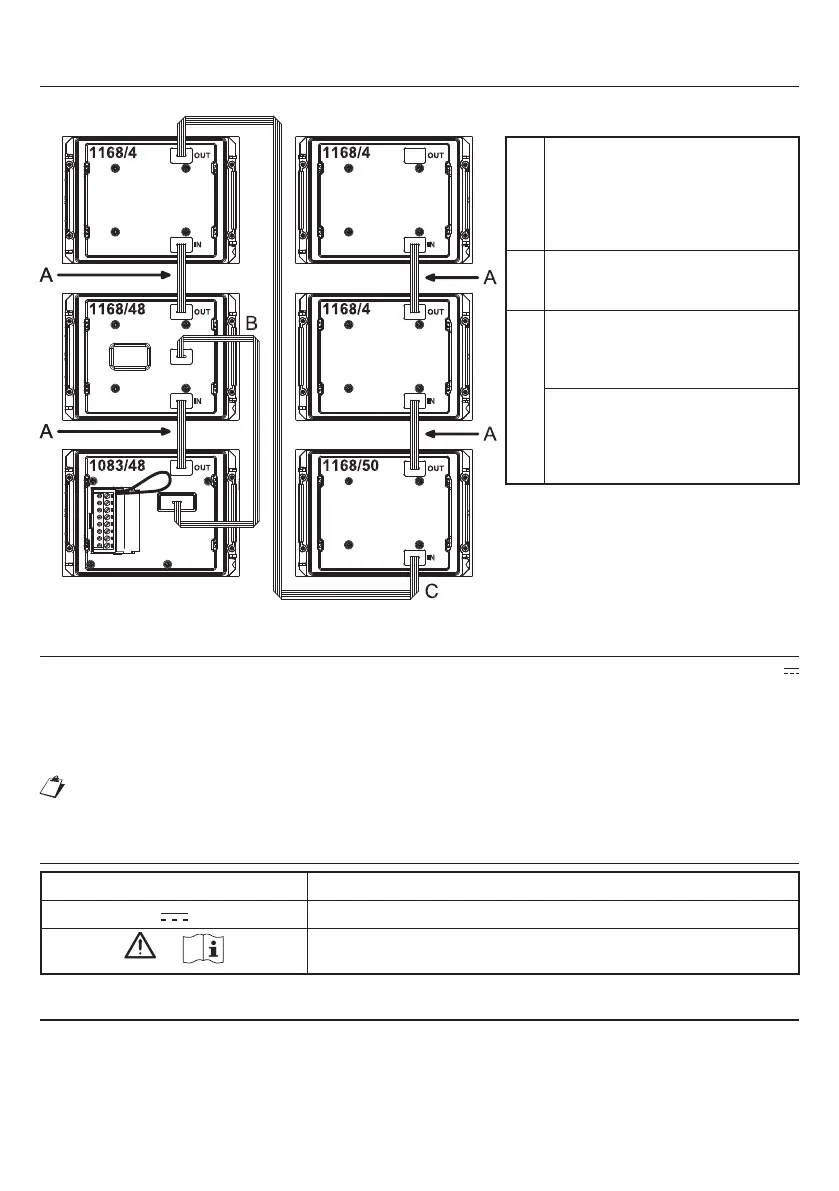

13. ESEMPIO DI COLLEGAMENTO
Vistaposterioredeimodulissatiaitelaidellapulsantieraribaltati.
A
Cavettolungo8cmacorredodel
modulotasticonespansoreSch.
1168/4e1168/8, delmoduloILA
e sintesi vocale Sch. 1168/48 e
del modulo numero civico Sch.
1168/50.
B
Cavettolungo82cmacorredodel
moduloILA esintesivocale Sch.
1168/48.
C
Cavetto lungo 38 cm a corredo
del telaio 2 moduli Sch. 1168/62
e della custodia con telaio a 2
moduliSch.1168/312.
Cavettolungo58cmacorredodel
telaioa3o4moduli(Sch.1168/63
o1168/64)edellecustodie1la
con telaio a 3 o 4 moduli (Sch.
1168/313 o 1168/314).
14. CARATTERISTICHE TECNICHE
Tensionedialimentazione: ............................................................................................................ 36÷48 V
Assorbimento@48Vcc:
Riposo: ................................................................................................................................. < 10 mAcc
Aregime: ............................................................................................................................. < 250 mAcc
Bandadifrequenza: ......................................................................................................... 2400 ÷ 2483,5 MHz
Potenzadiuscita(Max): ...................................................................................................................... 20 dBm
I cavi impiegati devono rispondere alla norma IEC 60332-1-2 se di sezione 0,5 mm² o superiore,
oppure alla norma IEC 60332-2-2 se di sezione inferiore a 0,5 mm².
15. LEGENDA SIMBOLI
Simbolo Spiegazione
Tensionedialimentazionecontinua
Riferirsialmanualed’installazionedeldispositivo
16. DICHIARAZIONE DI CONFORMITÀ UE SEMPLIFICATA
Ilfabbricante,URMETS.p.A.,dichiaracheitipidiapparecchiatureradio:
POSTO ESTERNO AUDIO VIDEO Sch. 1083/48 e POSTO ESTERNO AUDIO Sch. 1083/38
sonoconformialladirettiva2014/53/UE.
IltestocompletodelladichiarazionediconformitàUEèdisponibilealseguenteindirizzoInternet:
www.urmet.com
