urmet domus alpha 1168/1 User Manual

21
DS1168-014
2 CARACTÉRISTIQUES DE L’AFFICHEUR
L’afcheur présente les caractéristiques suivantes :
répertoire d’interphone ;
module WiFi intégré ;
entrée pour capteur de présence externe, utilisée pour l’activation du rétroéclairage de l'afcheur LCD en
mode de veille.
3 MODULE D’APPEL

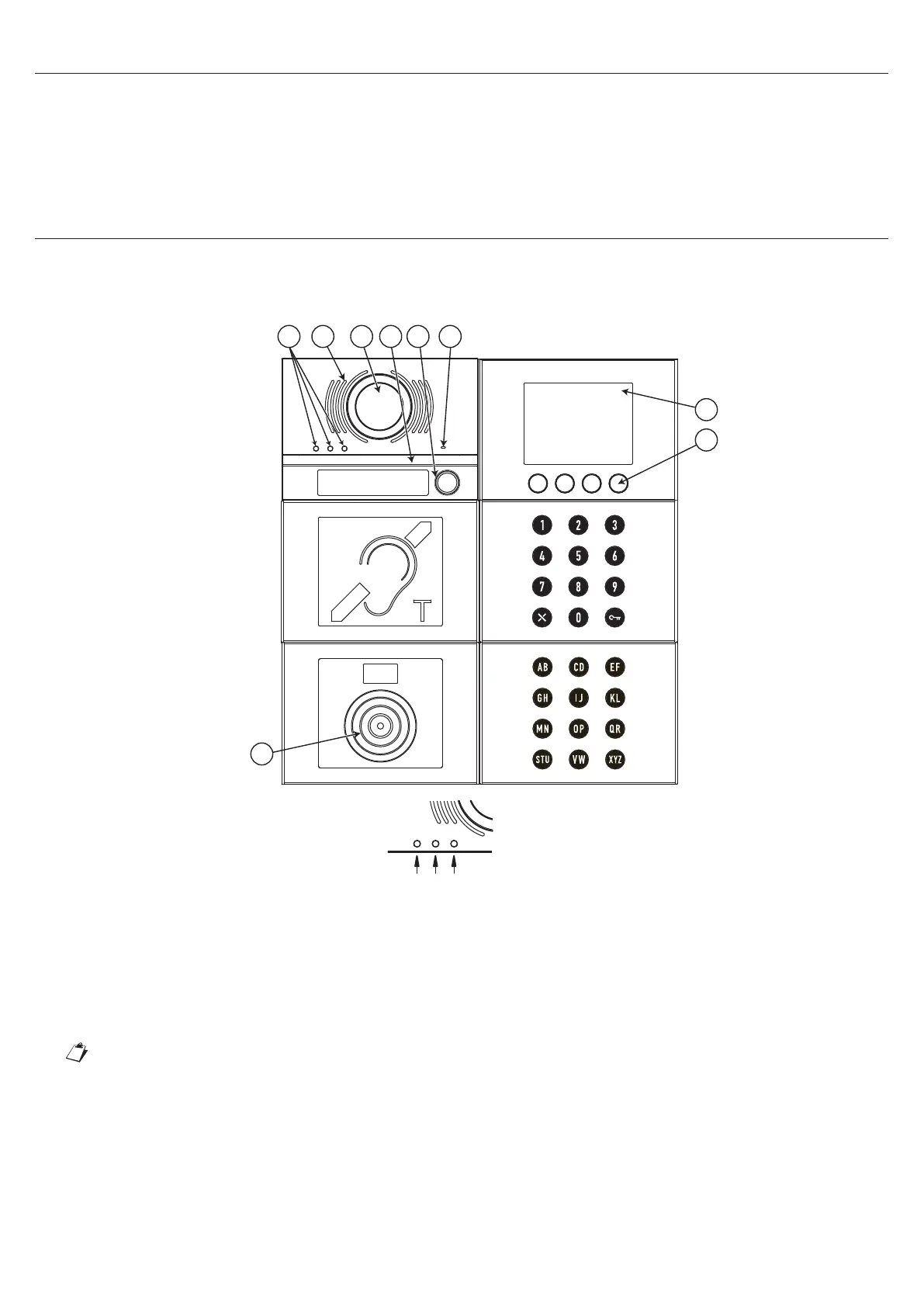

3.1 STRUCTURE DU MODULE D’APPEL
Voici la structure complète d’un module d’appel :
CBA
1 2 3 4 5 6
7
8
9
Poste externe:
- Audio Réf. 1083/38 ou
1083/39 ou audio-vidéo
Réf. 1083/48
(se reporter à l’exemple)
Façade:
- 0 touches
- 1 touche (se reporter à
l’exemple)
- 2 touches
Module afficheur
Réf. 1168/1
Module clavier
numérique
Réf. 1168/46
Module ILA et
synthèse vocale
Réf. 1168/48
Module lecteur de
clés de proximité
Réf. 1168/45
Module clavier
alphabétique
Réf. 1168/49
1. DEL d’afchage de l’état DDA :
Couleur des DEL : A → vert, B → orange et C → vert ;
2. Haut-parleur ;
3. Caméra ;
4. DEL d’éclairage de la caméra ;
5. Bouton d’appel, par exemple pour la centrale (uniquement si dûment conguré) ;
Uniquement si le poste externe est équipé de façade à 1 ou 2 touches.
6. Microphone ;
7. Capteur pour clé de proximité ;
8. 4 touches à efeurement contextuelles avec rétroéclairage ;
9. Afcheur LCD de 3,5 pouces.
L’utilisateur interagit avec le module d’appel en agissant principalement sur les touches (à efeurement)
contextuelles présentes sur le module afcheur et sur les touches du module clavier numérique.
•
•
•
