2 KENMERKEN VAN HET DISPLAY
Kenmerken van het display zijn
intercom-adressenboekje;
ingebouwde WiFi-module;
ingang voor de externe meldingssensor die dient om de achtergrondverlichting van het LCD-display in standby
in te schakelen.
3 OPROEPMODULE
3.1 OPBOUW VAN DE OPROEPMODULE

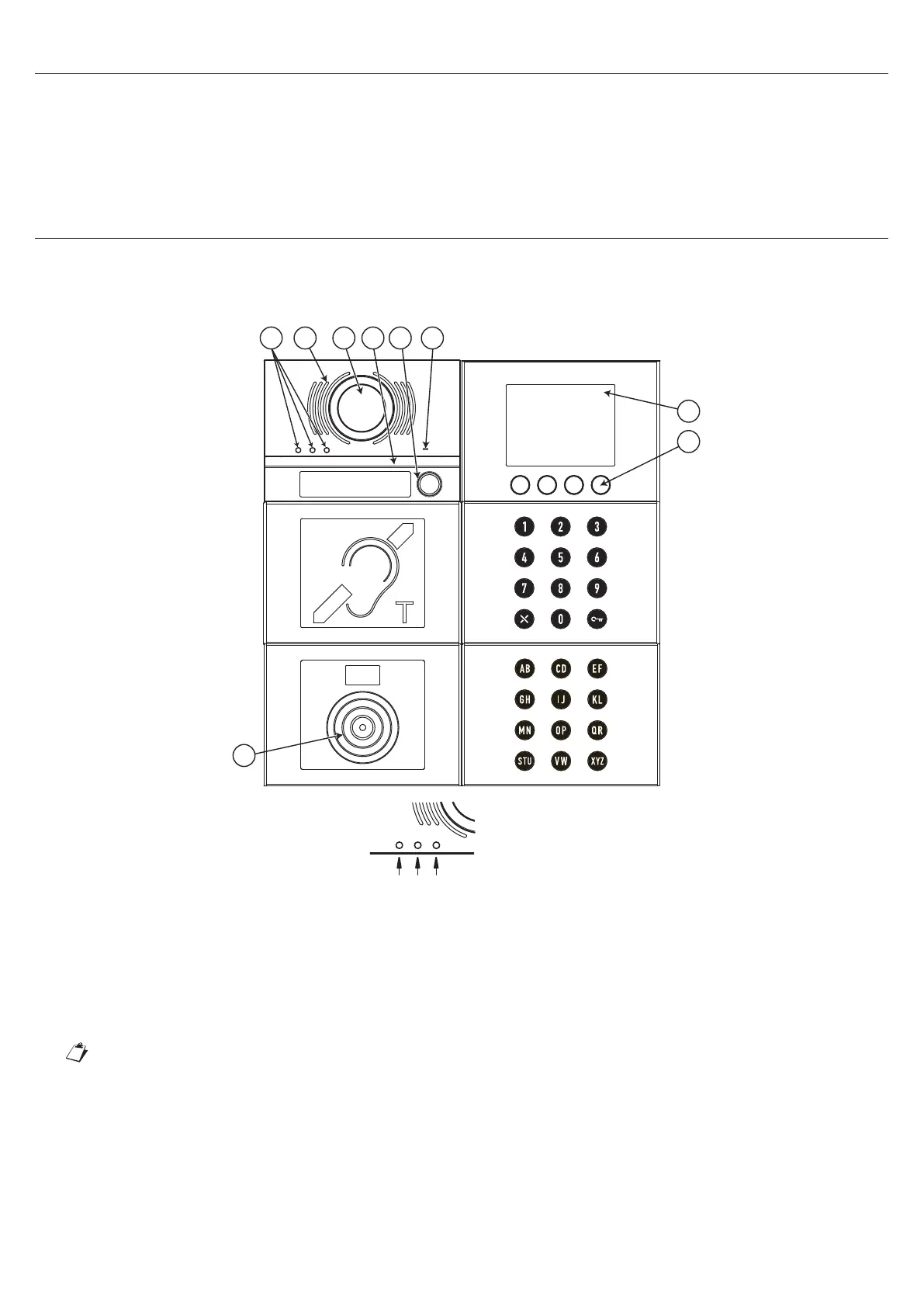

Hierna de volledige opbouw van een oproepmodule:
CBA
1 2 3 4 5 6
7
8
9
Buitenpost:
- Audio sch. 1083/38 of
1083/39 of audio-video
Sch. 1083/48
(zie voorbeeld)
Frontplaat:
- 0 toetsen
- 1 toets (zie voorbeeld)
- 2 toetsen
Display-module
Sch. 1168/1
Cijfertoetsenbordmodule
Sch. 1168/46
Module ILA en
voice-module
Sch. 1168/48
Lezermodules voor
naderingssleutels
Sch. 1168/45
Lettertoetsenbordmodule
Sch. 1168/49
1. Leds om de DDA-status te melden:
Kleur van de leds: A → groen, B → oranje en C → groen
2. Luidspreker
3. Camera
4. Led voor de verlichting van de lmcamera
5. Oproeptoets om bijvoorbeeld de centrale op te roepen (alleen indien hiervoor gecongureerd)
Alleen als op de buitenpost een frontplaat met 1 of 2 toetsen zit.
6. Microfoon
7. Sensor voor de naderingssleutel
8. 4 aanraaktoetsen met achtergrondverlichting
9. Display LCD van 3,5“
De gebruiker gebruikt de oproepmodule hoofdzakelijk met de aanraaktoetsen op de displaymodule en de toetsen
van de cijferbordmodule.
•
•
•
