3
DS1168-014
2 CARATTERISTICHE DEL DISPLAY
Il display presenta caratteristiche quali:
rubrica citofonica;
modulo WiFi integrato;
ingresso per sensore di presenza esterno, utilizzato per l’attivazione della retroilluminazione del display LCD
in modalità standby.
3 MODULO DI CHIAMATA
3.1 STRUTTURA DEL MODULO DI CHIAMATA

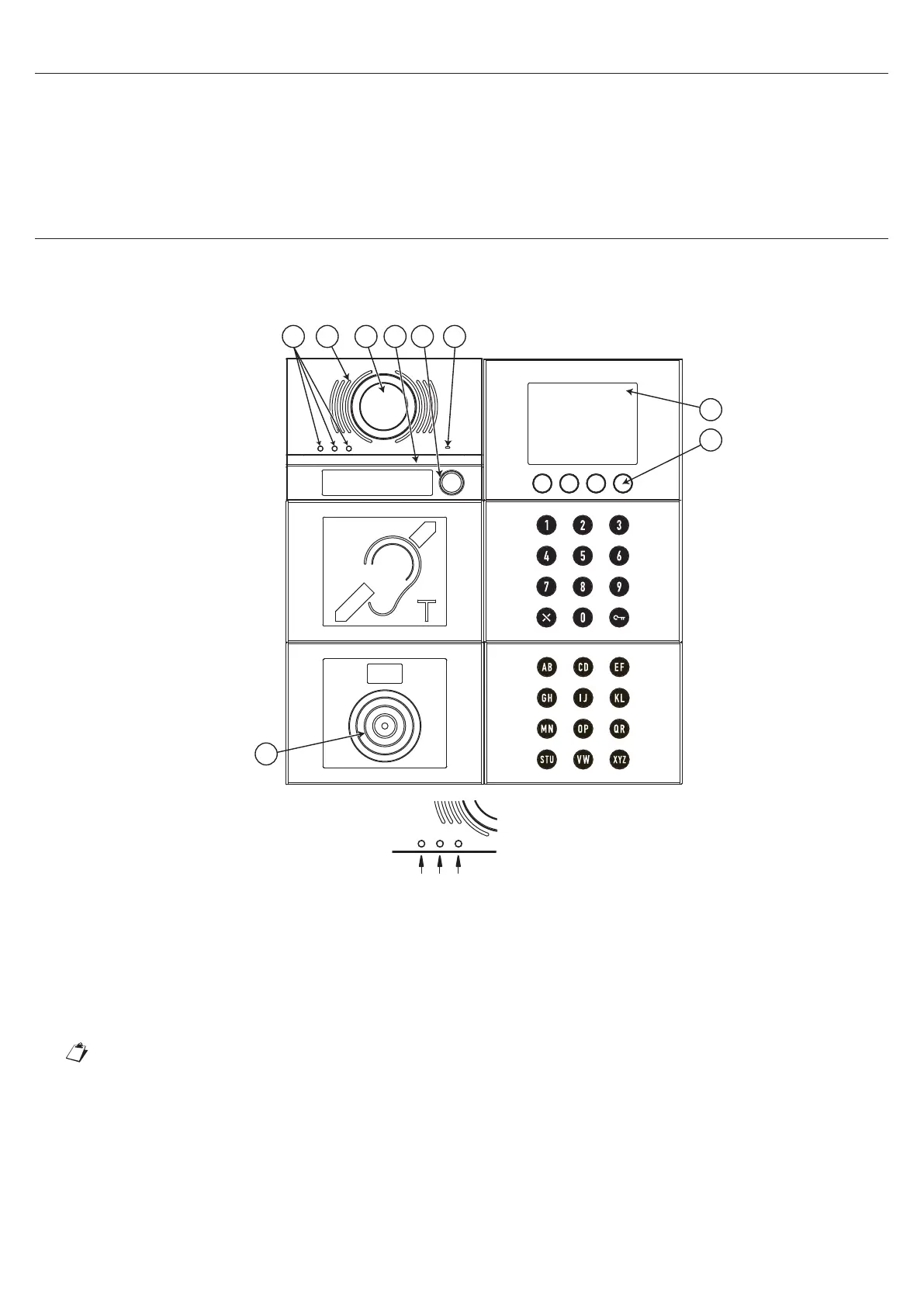

Di seguito è presentata la struttura completa di un modulo di chiamata:
CBA
1 2 3 4 5 6
7
8
9
Posto esterno:
- audio Sch. 1083/38 o
1083/39, oppure
audio video Sch. 1083/48
(vedi esempio)
Frontalino:
- 0 tasti
- 1 tasto (vedi esempio)
- 2 tasti
Modulo display
Sch. 1168/1
Modulo tastiera
numerica
Sch. 1168/46
Modulo ILA
e sintesi vocale
Sch. 1168/48
Modulo lettore
chiavi di prossimità
Sch. 1168/45
Modulo tastiera
alfabetica
Sch. 1168/49
1. Led visualizzazione stato DDA:
Colore dei LED: A → verde, B → arancione e C → verde;
2. Altoparlante;
3. Telecamera;
4. Led di illuminazione per la telecamera;
5. Pulsante di chiamata ad es. per centralino (solo se opportunamente congurato);
Solo se il posto esterno è dotato di frontalino a 1 o 2 tasti.
6. Microfono;
7. Sensore per chiave di prossimità;
8. 4 tasti soft touch contestuali con retroilluminazione;
9. Display LCD da 3,5 pollici.
L’utente interagisce con il modulo di chiamata agendo principalmente sui tasti (soft touch) contestuali presenti sul
modulo display e sui tasti del modulo tastiera numerica.
•
•
•
