urmet domus alpha 1168/1 User Manual

39
DS1168-014
2 EIGENSCHAFTEN DES DISPLAYS
Das Display umfasst Folgendes:
Sprechanlagenrubrik;
Eingebautes Wi-Fi-Modul;
Eingang für externen Anwesenheitssensor zur Aktivierung der Hintergrundbeleuchtung des LCD-Displays im
Stand-by.
3 RUFMODUL

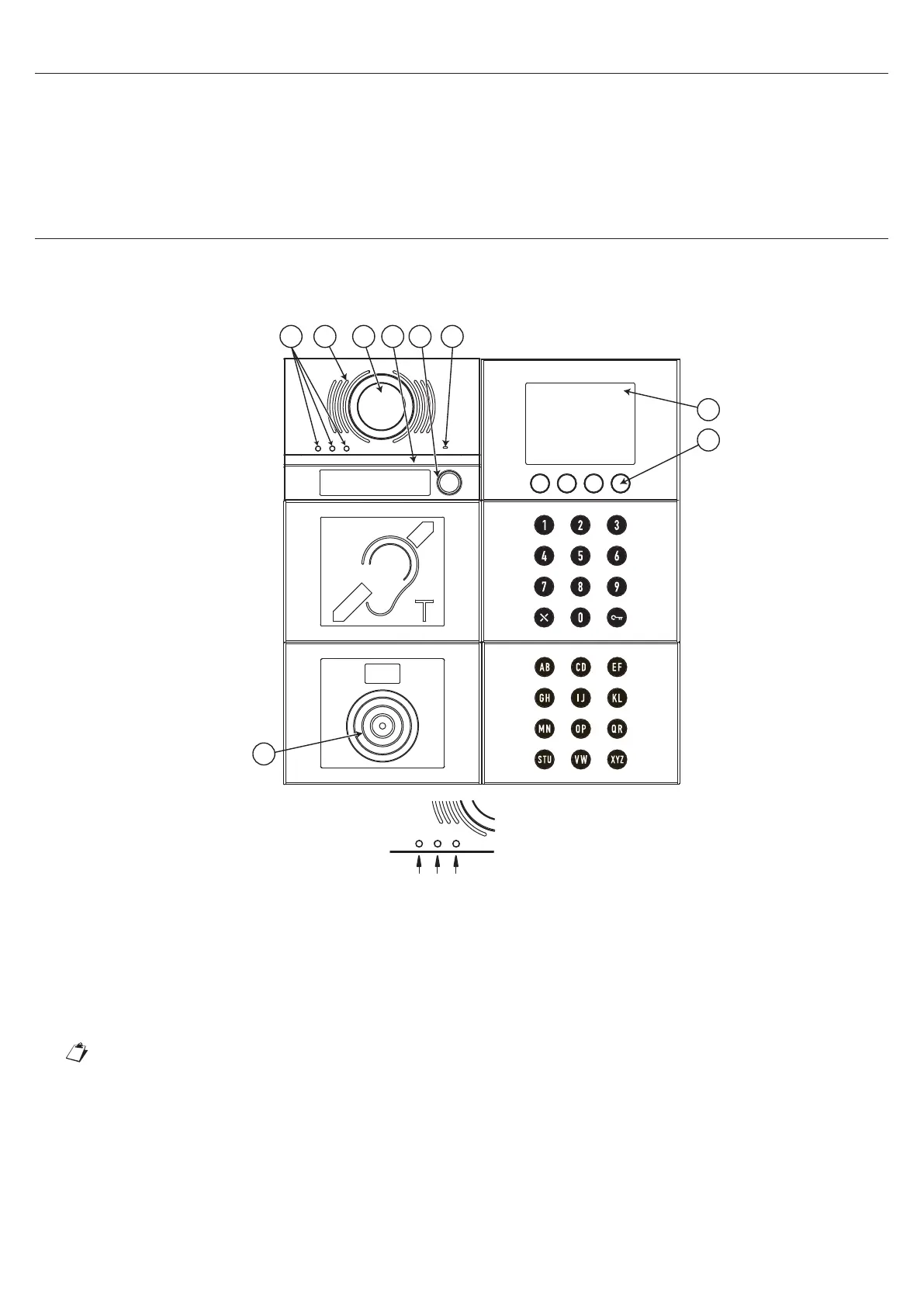

3.1 STRUKTUR DES RUFMODULS
Im Anschluss wird die vollständige Struktur eines Rufmoduls abgebildet:
CBA
1 2 3 4 5 6
7
8
9
Außenstelle:
- Audio BN 1083/38
oder 1083/39 oder
Audio-Video BN 1083/48
(siehe Beispiel)
Fronttafel:
- 0 Tasten
- 1 Taste (siehe Beispiel)
- 2 Tasten
Display-Modul
BN 1168/1
Numerisches
Tastatur-modul
BN 1168/46
ILA- und
Sprachsynthesemodul
BN 1168/48
Lesegerät
proximity-Schlüssel
BN 1168/45
Alphabetisches
Tastatur-modul
BN 1168/49
1. Statusanzeige-LED DDA:
Farbe der LEDs: A → grün, B → orange und C → grün;
2. Lautsprecher;
3. Kamera;
4. Led zur Beleuchtung der Kamera;
5. Ruftaste z. B. für Zentrale (nur wenn entsprechend konguriert);
Nur wenn die Außenstelle mit Fronttafel mit 1 oder 2 Tasten ausgestattet ist.
6. Mikrofon;
7. Sensor für berührungslosen Schlüssel;
8. 4 Soft Touch-Kontexttasten mit Hintergrundbeleuchtung;
9. 3,5”-LCD-Display.
Der Benutzer interagiert mit dem Rufmodul hauptsächlich durch Betätigen der Kontexttasten (Soft Touch) auf
dem Display-Modul und der Tasten des numerischen Tastenmoduls.
•
•
•
