 18 HC920•HC940•HC960
D
Wartung
10. Wartung
10.1 Allgemeine Wartung
Die Wartung des Gerätes soll einmal jährlich durch den Wagner-
Service durchgeführt werden.
1. Wartung Benzinmotor siehe Motoranleitung.
2. Hochdruckschläuche auf Beschädigung prüfen.
3. Einlass- und Auslassventil auf Verschleiss prüfen.
4. Ölstand im Hydrauliköltank prüfen.
10.2 Ölstandkontrolle im Hydrauliköltank
i
Ölstand täglich kontrollieren.
Gefahr
Gerät ausschalten A (AUS).
Netzstecker aus der Steckdose ziehen.

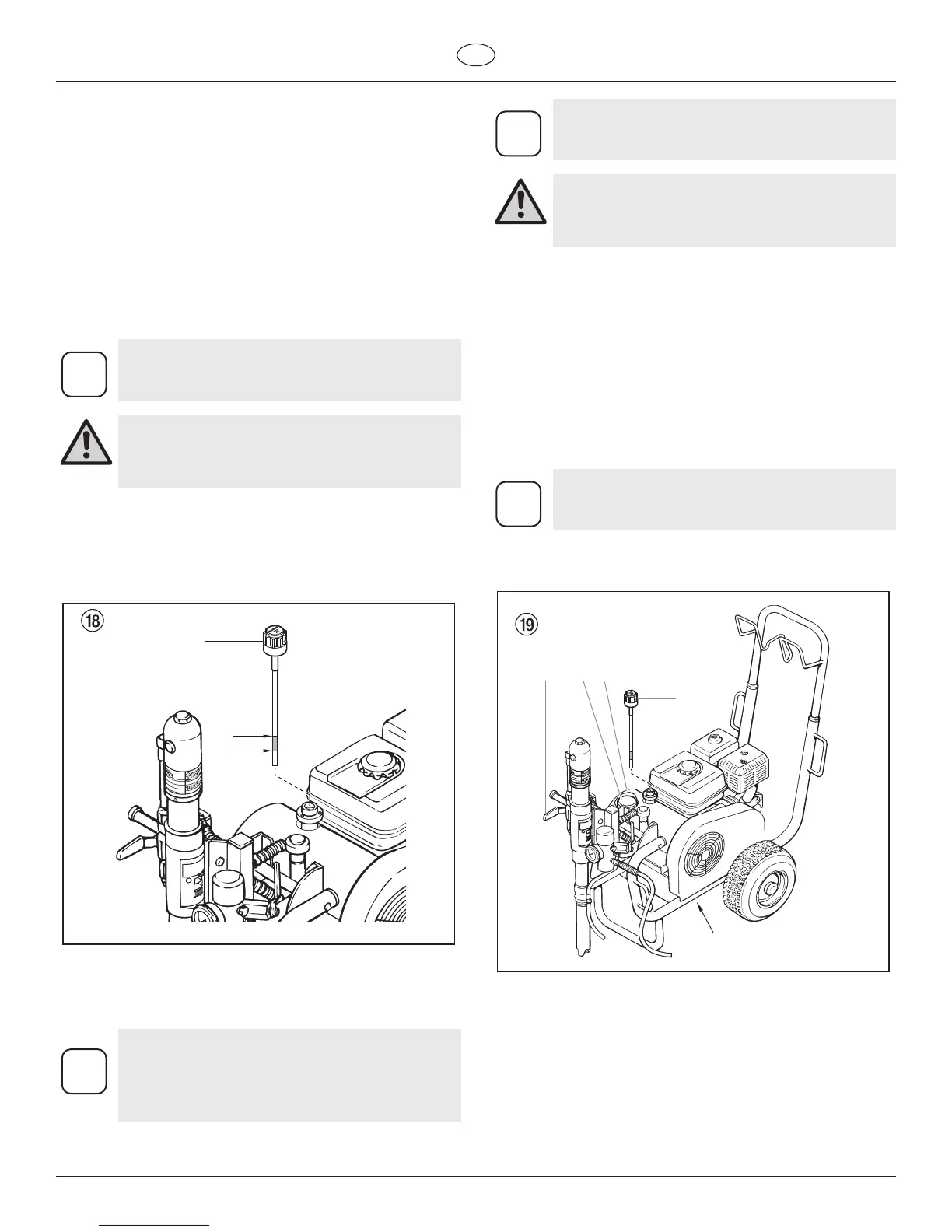

1. Ölmessstab (Abb. 18, Pos. 1) nach links drehen und
Ölmessstab herausziehen.
2. Der Ölstand soll zwischen der Markierung (siehe Pfeile)
am Ölmessstab sichtbar sein.
3. Falls notwendig Öl nachfüllen, Ölsorte siehe unter
Ölwechsel, Kapitel 10.3.
min:
max:
1
10.3 Öl- und Öllterwechsel bei der
Hydraulikölpumpe
Öl-undÖllterwechselalle12Monatedurchführen.
i
Umweltgefährdung
Altöl nicht in das Kanalnetz oder Erdreich
ablassen. Grundwasserverschmutzung ist
strafbar. Altöl wird beim Kauf von Hydrauliköl
zurückgenommen.
i
Ölwechsel im betriebswarmen Zustand des
Gerätes vornehmen.
Gefahr
Gerät ausschalten A (AUS).
Netzstecker aus der Steckdose ziehen.
1. Stellen Sie den Benzinmotor oder den Elektromotor ab.
2. Kugelhahn (Abb. 19, Pos. 1) an der Materialförderpumpe
– Hebelstellung senkrecht.
3. Schrauben an der Abdeckung (2) der Hydraulikölpumpe
abschrauben und Abdeckung abnehmen.
4. Ölmessstab (3) nach links drehen und herausziehen.
 5. Öllter(4)mitBandschlüsselabschraubenund
austauschen.
6. Verschlussschraube (5) unter dem Hydrau lik öltank
abschrauben. Altöl ablassen.
7. Verschlussschraube wieder einschrauben.
8. 4,7 Liter Hydrauliköl ESSO NUTO H 32 einfüllen.
i
Beim Ölfüllvorgang kann Luft in das
Hydrauliksystem gelangen. Deshalb ist ein
Entlüften des Systems notwendig.
9. Gerät mindestens 5 Minuten bei niedrigem Druck
laufen lassen, zur automatischen Entlüftung des
Hydrauliksystems.
3
1
5
42
10.4 Hochdruckschlauch
Hochdruckschlauch optisch auf eventuell vorhandene Einschnitte
oder Ausbeulungen, insbesondere am Übergang in die Armatur,
prüfen. Überwurfmuttern müssen sich frei drehen lassen.
