WAGNER HC 940-SSP User Manual

 66 HC920•HC940•HC960
F
Description du matériel
3.5 Légende de l’illustration groupes HC avec moteur électrique

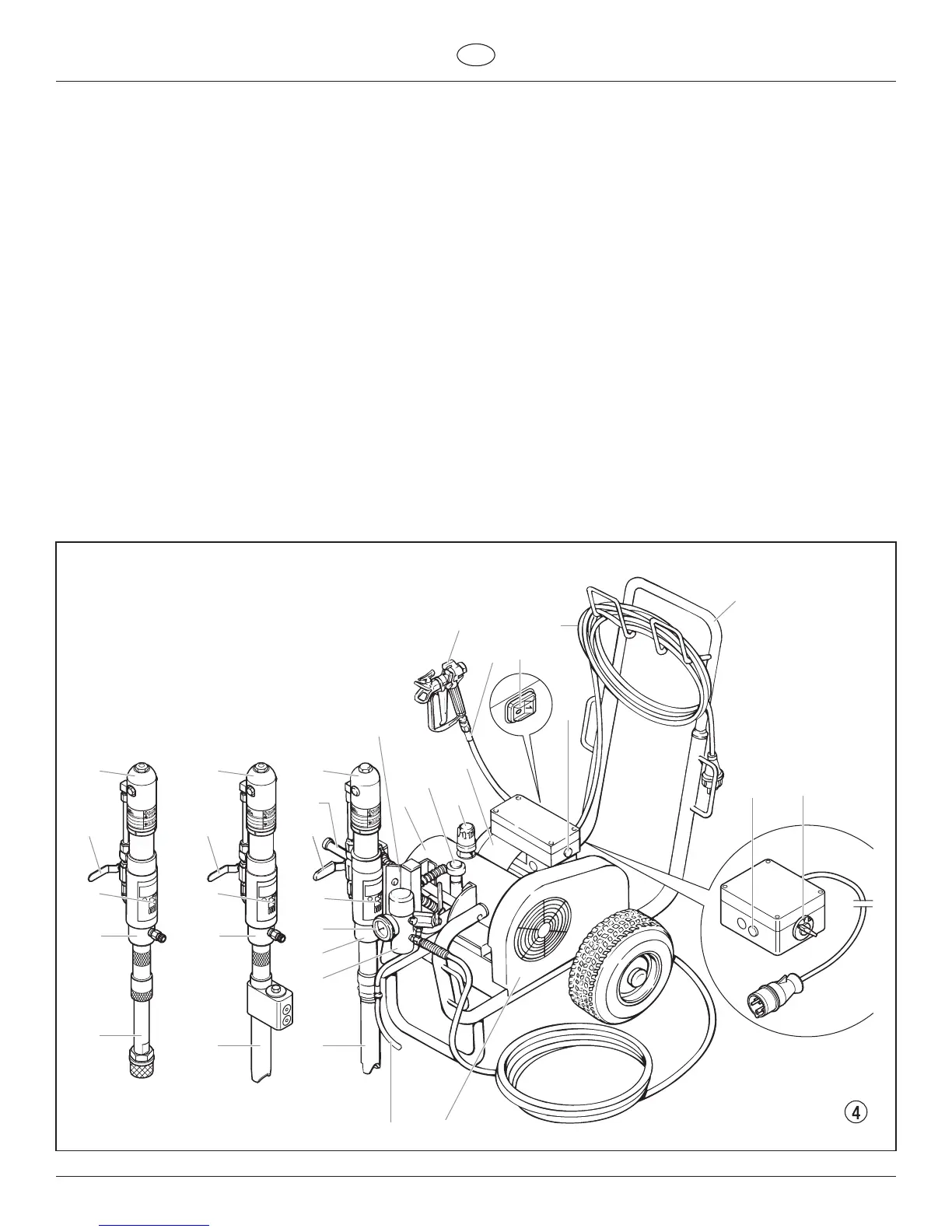

3.6 Illustration groupes HC avec moteur électrique
1 Pistolet de projection
2 Flexible à haute pression
3 Moteur électrique
4 Interrupteur MARCHE/ARRET — HC 920, HC 940, HC
940-SSP
 5 Dèsquelachederéseauestbranchée,levoyantvert
s’allume—HC920,HC940,HC940-SSP
 6 Cordond’alimentation
7 Timon extensible
 8 Dèsquelachederéseauestbranchée,levoyantvert
s’allume—HC960,HC960-SSP
9 Interrupteur MARCHE/ARRET (400 V) — HC 960, HC
960-SSP
10 Courroie trapézoïdale sous sa protection
11 Tuyau de retour
 12 Tubed’aspiration
13 Filtre à haute pression
14 Pompe à produit — HC 940, HC 960
15 Pompe à produit — HC 940-SSP, HC 960-SSP
16 Pompe à produit — HC 920
17 Manomètre
 18 Ouverturederemplissagepourl’huiledebalayage(l’huile
de balayage empêche usure rapide des garnitures)
19 Vanne à bille levier horizontal –
moteur hydraulique arrêté
levier vertical –
moteur hydraulique marche
20 Poignée de pivotement de la pompe de produit
21 Moteur hydraulique
22 Poignée de la vanne de décharge
tourner à gauche k circulation
tourner à droite p projection
23 Pompe hydraulique
24 Bouton de réglage de pression
 25 Jaugedeniveaud’huile
19
2
3
4
9
12
17
22
23
24
10
14
6
7
1
11
25
20
18
21
19
12
15
18
21
19
12
16
18
21
8
5
13
