WAGNER HC 940-SSP User Manual

96 HC920•HC940•HC960
I
Descrizionedell’apparecchio
3.5 Légende de l’illustration groupes HC avec moteur électrique

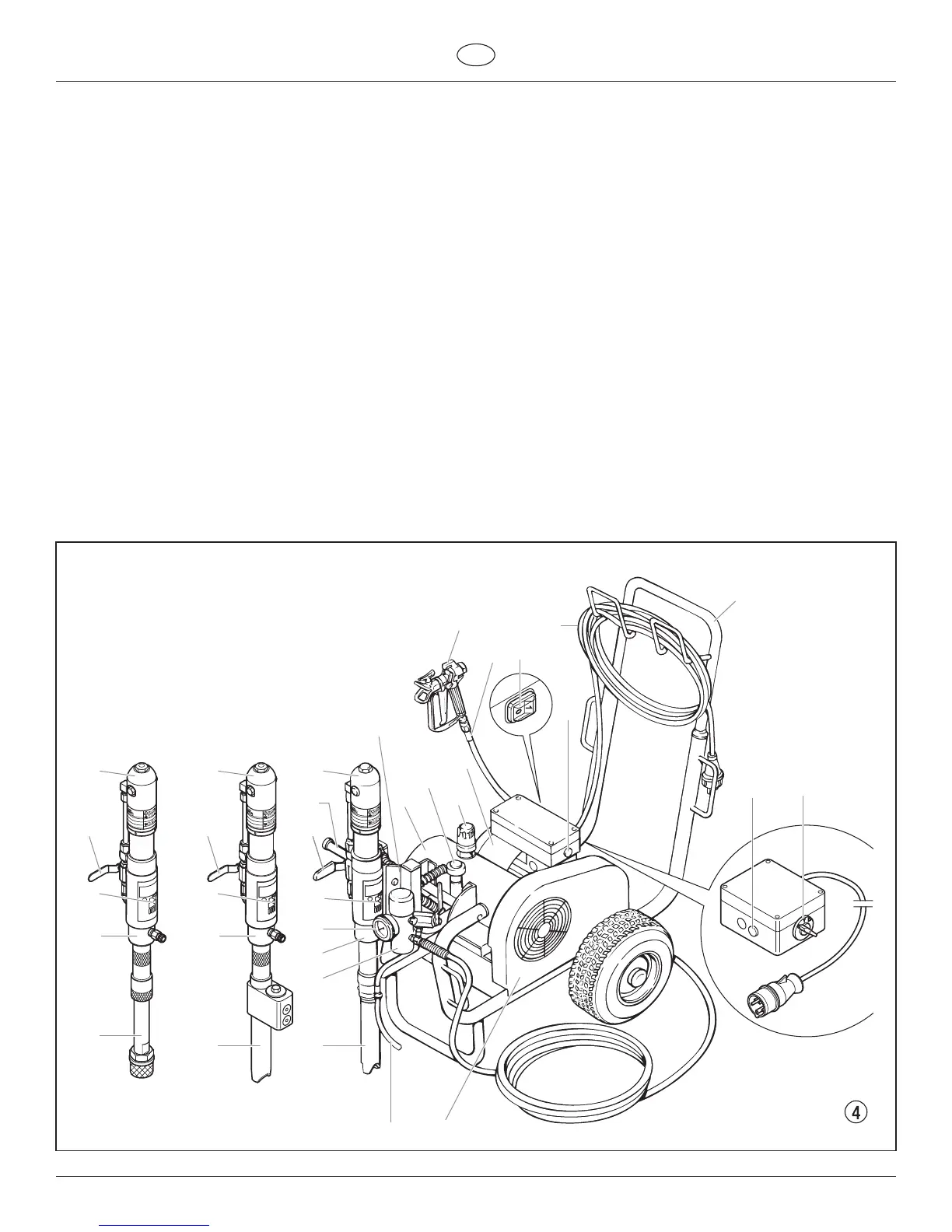

3.6 Illustration groupes HC avec moteur électrique
1 Aerografo
 2 Tuboessibileadaltapressione
3 Motore elettrico
4 Interruttore ON/OFF (230 V)
5 Lampada spia segnalante lo stato di „pronto“
HC 920, HC 940, HC 940-SSP
6 Cavo di alimentazione elettrica
7 Manubrio estraibile
8 Lampada spia segnalante lo stato di „pronto“
HC 960, HC 960-SSP
9 Interrutore ON/OFF (400 V)
HC 960, HC 960-SSP
10 Cinghia trapezoidale sotto il carter
 11 Tuboessibilediritorno
12 Tubo di aspirazione
13 Filtro ad alta pressione
14 Pompa di mandata del materiale
HC 940, HC 960
15 Pompa di mandata del materiale
HC 940-SSP, HC 960-SSP
16 Pompa di mandata del materiale HC 920
17 Manometro
 18 Aperturadirifornimentodell’oliodistaccante
  (l’oliodistaccanteimpediscel’eccessivausura
delle guarnizioni)
19 Rubinetto
posizione orizzontale della leva – motore idraulico spento
Posizione verticale della leva – motore idraulico acceso
20 Impugnatura per spostare la pompa di mandata
del materiale
21 Motore idraulico
 22 Manigliadellavalvoladisato
Rotazione verso sinistra: circolazione k
Rotazione verso destra: spruzzatura p
 23 Pompadell’olioidraulico
24 Manopola regolazione della pressione
25 Astina di livello
19
2
3
4
9
12
17
22
23
24
10
14
6
7
1
11
25
20
18
21
19
12
15
18
21
19
12
16
18
21
8
5
13
