Förbränningsluftsystem
Mellan 500 och 1000 mm förbränningsluftslang skall alltid
anslutas till värmarens iläggsplatta. Följande punkter skall
beaktas:
- Förbränningsluft får aldrig tas från utrymme avsett för
personbefordran.
- Luften skall tas från en sval och torr plats.
- Mynningen skall riktas så att fartvind inte påverkar.
- Summa krökar på slangen får uppgå till max 270°, min-
sta krökningsradie 50 mm.
- Fäst upp slangen med klammer och buntband.
- Placeras värmaren i en låda måste en öppning på minst
3 cm
2
tas upp.
Tilledningen av förbränningensluften måste ske på ett så
svalt, stänkvatten skyddat ställe som möjligt medels en för-
bränningsluftledning.
HÄNVISNING:
Förbränningsluftledningen består av en inre och en yttre
del.
Förbränningsluftledningen får endast kapas på den sidan
som inte har någon klämma.
Vor dem Einbau des Heizgerätes sicherstellen, daß der
Brennluftansaugstutzen am Heizgerät montiert ist.
Överskrider temperaturen i monteringslådan den tillåtna
omgivningstemperaturen för värmeaggregatet måste venti-
lationsöppningar tas upp (samråd med Webasto).
Bei Einbau des Heizgerätes in der Nähe des Fahrzeugtan-
kes in einem gemeinsamen Einbauraum muß die Brennluft
aus dem Freien angesaugt und das Abgas ins Freie ge-
führt werden. Die Durchbrüche sind spritzwasserdicht aus-
zuführen.
Monteringsplåt
Minst 4 av monteringsplåtens fästhål måste användas vid
infästningen antingen direkt mot karossen eller via monter-
ingsjärn. Avlasta klena karossytor med brickor, min D 22
mm. Plåtskruv bör om möjligt undvikas. Inbyggnadsbe-
gränsningarna framgår av fig. 2 och 3.
Iläggsplatta
Iläggsplattan fungerar som anslutning för förbränningsluft
(ej S-version) och avgasslangen. Den kan monteras åt
valfritt håll på monteringsplåten. Infästningen skall ske
med två försänkta M3-skruvar. En upphöjning i plattan gör
att värmaren inte kan vändas fel.
Avgas O-ring
Det är mycket viktigt att O-ringen monteras på ett riktigt
sätt. Vid demontering (ej vid montaget) av värmaren skall
O-ringen ersättas av en ny.
Avgassystem
Avgasledningen (innerdiameter 22 mm) kan förläggas med
flera böjningar (tillsammans 270°, minsta böjradie 50 mm).
Avgasledningen får totalt inte vara kortare än 500 mm.
Avgasljuddämparen skall företrädesvis monteras i närhe-
ten av värmeaggregatet, men minst 200 mm bort från vär-
meaggregatet.
Avgasljuddämparen skall företrädesvis monteras i närhe-
ten av värmeaggregatet, men minst 200 mm bort från vär-
meaggregatet. Avgasljuddämparen får inte monteras i när-
heten av förbränningsluftsinsugningsöppningen.
M3 x 8 DIN695
Iläggsplatta
AvgasledningVIKTIGT:
Iläggsplattan måste
monteras med
försänkta M3-skruvar.

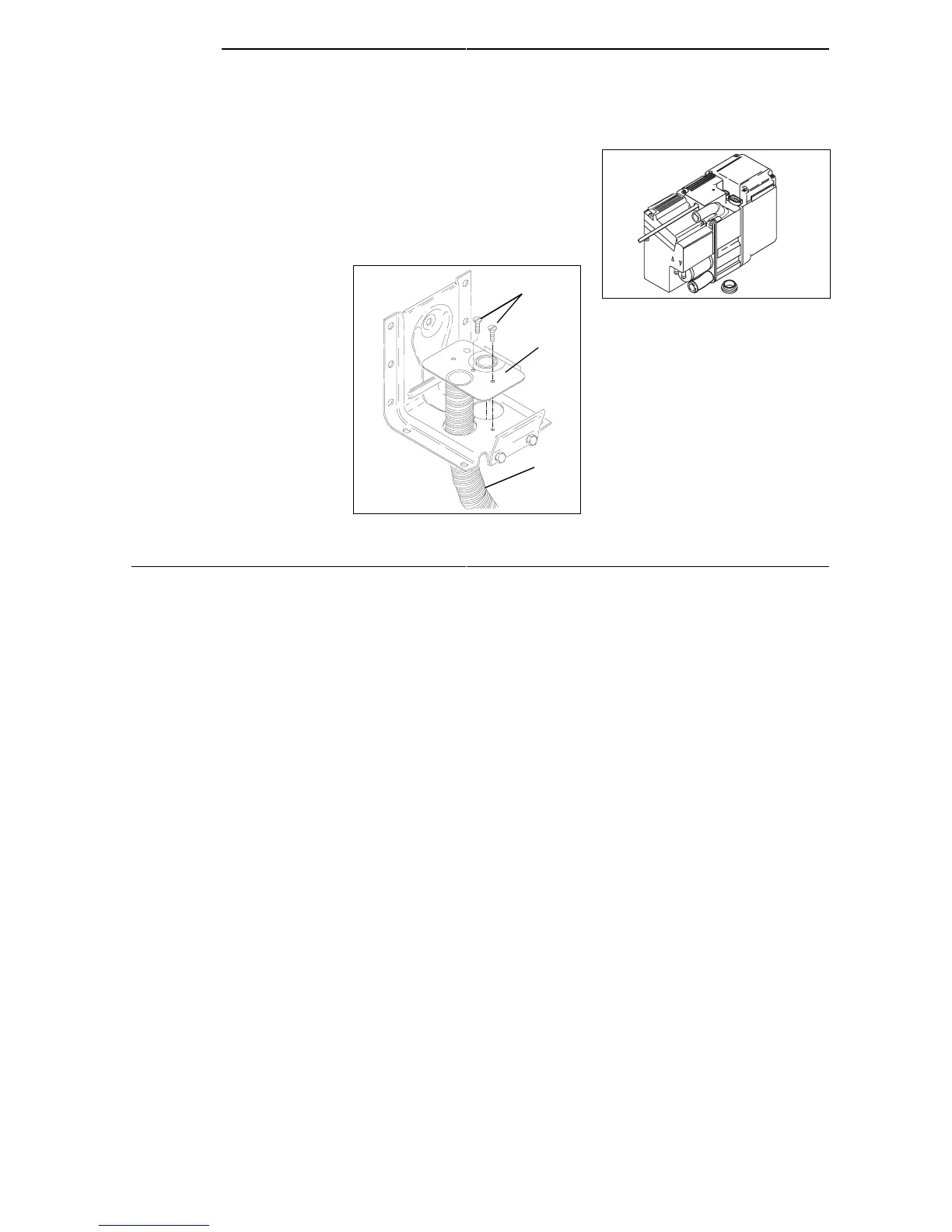

Fig. 9: Iläggsplatta
Montering
Fig. 10: Avgas O-ring
Thermo Top
36
