10
P-115B/P-115WH/P-45B
A.■ DISASSEMBLY■OF■P-115B/P-115WH
A-1.■ Lower■Case■Assembly■
(Time■required:■Abou t■10■minutes)

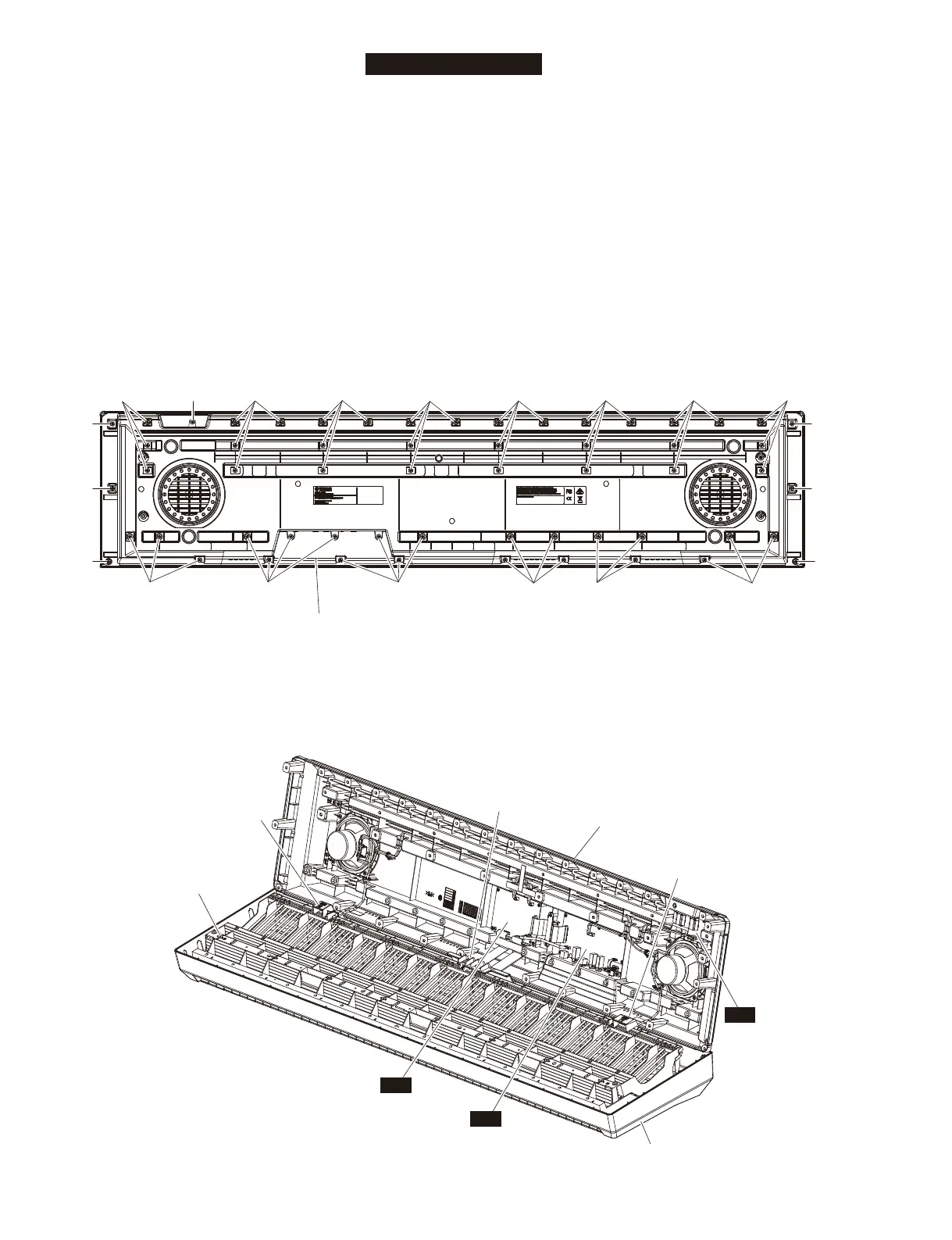

A-1-1. Remove the fifty-eight (58) screws marked [S40]. The
lower case assembly can then be removed. (Fig. A-1)
(Fig. A-2)
A. P-115B/P-115WH の分解
A-1. 下ケース Ass’y
（所要時間：約 10 分）
A-1-1.［S40］のネジ 58 本を外し、下ケース Ass’y を外し
ます。（図 A-1）（図 A-2）
[S40]
[S40]
[S40]
[S40]
[S40]
[S40]
[S40]
[S40] [S40]
<Bottom view>
[S40]
[S40]
[S40]
[S40]
[S40]
[S40][S40]
[S40]
[S40]
[S40]
[S40]
[S40]
LOWER CASE ASSEMBLY
（下ケース Assy）
REAR
Fig.■A-1
（図 A-1）
Fig.■A-2
（図 A-2）
P-115B/P-115WH
LOWER CASE ASSEMBLY
（下ケース Assy）
UPPER CASE ASSEMBLY
（上ケース Assy）
KEYBOARD ASSEMBLY
（鍵盤 Assy）
FFC GUIDE
（FFC ガイド）
TW CABLE GUIDE R
（TW束線ガイドR）
TW CABLE GUIDE L
（TW束線ガイドL）
JK
DM
HP
FRONT
To Next Page
