17
P-115B/P-115WH/P-45B
B-6. PN シート
（所要時間：約 14 分）

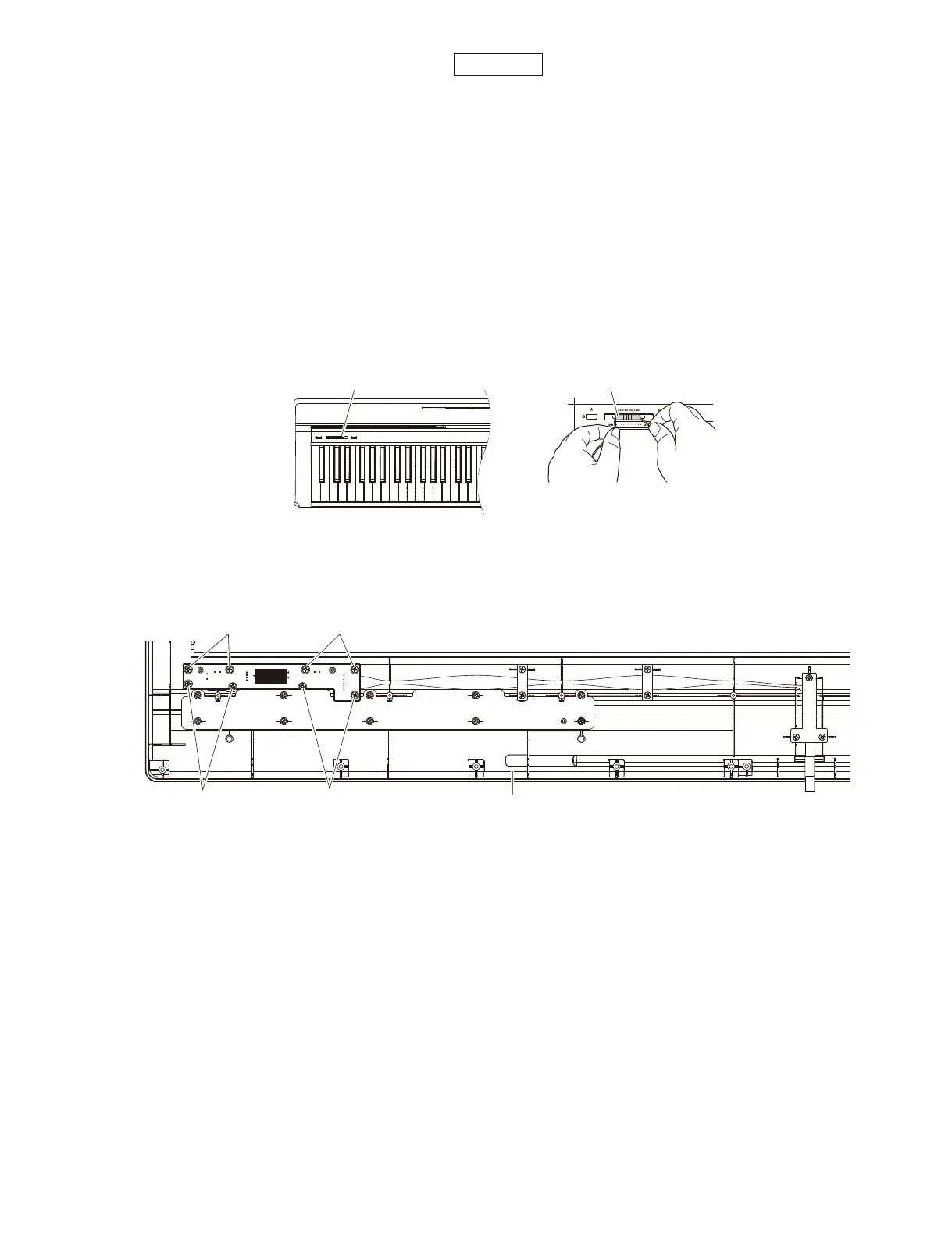

B-6-1. コントロールパネル面から、スライドツマミを紐
状のものでひっかけるようにして外します。
（図 B-5）
B-6-2. 下ケース Ass’y を外します。（B-1 項参照）
B-6-3. 鍵盤 Ass’y を外します。（B-5 項参照）
B-6-4.［S10C］のネジ 8本を外し、PN シートを外します。
（図 B-6）
B-6.■ PN■Circuit■Board■
(Time■required:■Abou t■14■minutes)
B-6-1. Tie a string or the like to the slide knob and pull the
string to remove the slide knob from the control panel
side. (Fig. B-5)
B-6-2. Remove the lower case assembly.
(See procedure B-1.)
B-6-3. Remove the keyboard assembly
(See procedure B-5.)
B-6-4. Remove the eight (8) screws marked [S10C]. The PN
circuit board can then be removed. (Fig. B-6)
<Bottom view>
PN
[S10C] [S10C]
[S10C]
[S10C]
UPPER CASE ASSEMBLY
（上ケース Assy）
Fig.■B-5
（図 B-5）
Fig.■B-6
（図 B-6）
P-45B
<Top view>
SLIDE KNOB
（スライドツマミ）
SLIDE KNOB
（スライドツマミ）
