A-2. DM シート
（所要時間：約 11 分）
A-2-1. 下ケース Ass’y を外します。（A-1 項参照）
A-2-2.［S10A］のネジ 4 本を外し、DM シートを外します。
（図 A-3）
A-3. JKシート（DC-IN を含む）
（所要時間：約 11 分）
A-3-1. 下ケース Ass’y を外します。（A-1 項参照）
A-3-2.［S10B］のネジ 9 本、［S50］のネジ 1 本を外し、JK シー
ト（DC-IN を含む）を外します。（図 A-3）
A-4. HP シート
（所要時間：約 11 分）
A-4-1. 下ケース Ass’y を外します。（A-1 項参照）
A-4-2.［S10C］のネジ 4 本を外し、HP シートを外します。
（図 A-3）
A-5. スピーカー
（所要時間：約 11 分）
A-5-1. 下ケース Ass’y を外します。（A-1 項参照）
A-5-2.［S30A］のネジ 4 本を外し、スピーカーを外します。
（図 A-3）
※ 左右のスピーカーは、それぞれ同じ方法で外すことがで
きます。
A-2.■ DM■Circuit■Board
(Time■required:■Abou t■11■minutes)
A-2-1. Remove the lower case assembly.
(See procedure A-1.)
A-2-2. Remove the four (4) screws marked [S10A]. The DM
circuit board can then be removed. (Fig. A-3)
A-3.■ JK■Circuit■Board■(including■DC-IN)
(Time■required:■Abou t■11■minutes)
A-3-1. Remove the lower case assembly.
(See procedure A-1.)
A-3-2. Remove the nine (9) screws marked [S10B] and the
screw marked [S50]. The JK circuit board (including
DC-IN) can then be removed. (Fig. A-3)
A-4.■ HP■Circuit■Board■
(Time■required:■Abou t■11■minutes)
A-4-1. Remove the lower case assembly.
(See procedure A-1.)
A-4-2. Remove the four (4) screws marked [S10C]. The HP
circuit board can then be removed. (Fig. A-3)
A-5.■ Speaker
(Time■required:■Abou t■11■minutes)
A-5-1. Remove the lower case assembly.
(See procedure A-1.)
A-5-2. Remove the four (4) screws marked [S30A]. The
speaker can then be removed. (Fig. A-3)
* The right and left speakers can be removed in the same
way.
[S50]
<Rear view>
[S30A] [S30A][S10B]
<Top view>
SPEAKER L
（スピーカー L）
[S10B]
HP
SPEAKER R
（スピーカー R）
[S10C] [S10C]
JK
LOWER CASE ASSEMBLY
（下ケース Assy）
DM
[S10A]

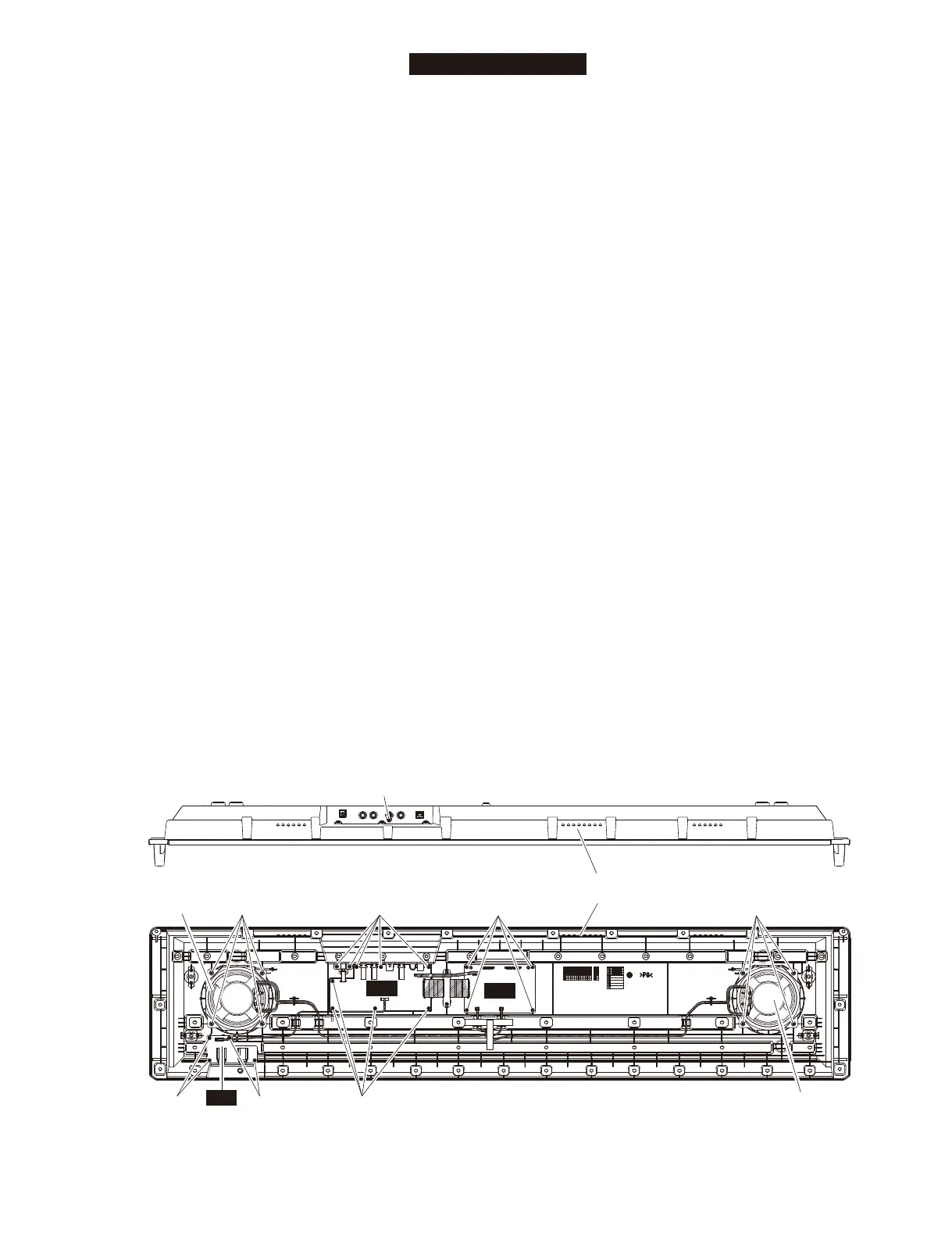

Fig.■A-3
（図 A-3）
P-115B/P-115WH
