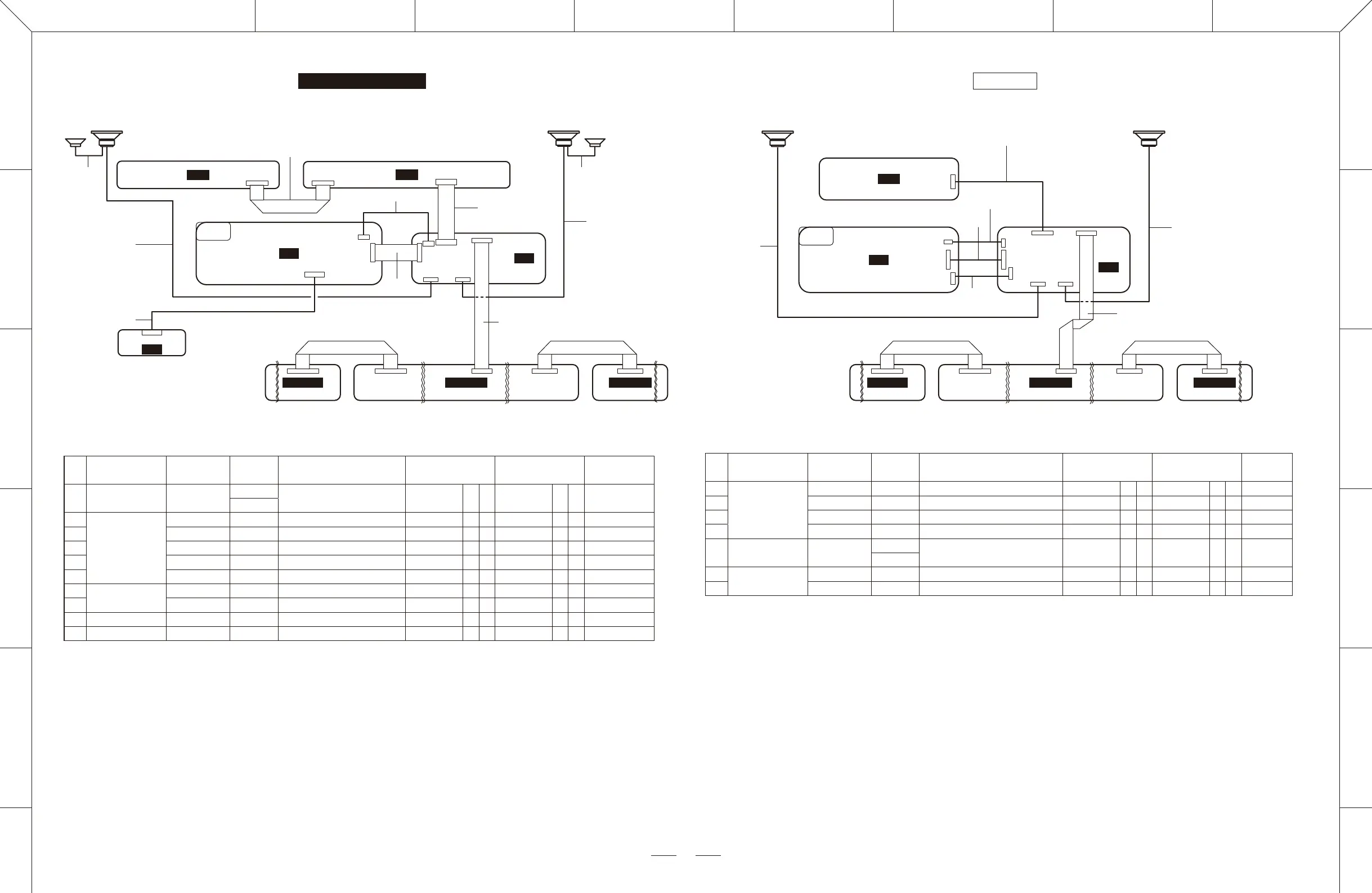

■ WIRING DIAGRM（基板結線図）
■ WIRING DIAGRM（基板結線図）
P-45B
P-115B/P-115WH
CN102
SP R channelSP L channel
PN
JK
GHL88H
GHL88M GHL88L
CN1 CN1CN12NC3NC
CN201
DM
CN301
CN401
CN103
DC-IN
q
r
t
y
u
CN1
CN1 CN6
CN7
CN6CN5
CN2
CN4
CN3
CN4 CN7
SP L channel SP R channel
DM
PN2
PN1
JK
HP
GHL88M GHL88L
CN1 CN1CN12NC3NC
CN3 CN5
DC-IN
r
y
e
w
q
t
i
u
GHL88H
o
!0
CN201
CN103
CN105
CN302CN301
CN104
w
e
No.
UnitName
（ユニット名）
Location
（ロケーション）
PartsNo. ConnectorAssembly
Source
（配線元）
Destination
（配線先）
Remarks
（備考）
q
Keyboard assembly 130-2
MFA27350
FLEXIBLE FLAT CABLE GHL88M-CN2 *1 *1 DM-CN1 *2 *3 27P 350mm
WG318100
w
Overall assembly
250-M20 (ZA89980) CONNECTOR ASSEMBLY JK DM-CN6 *2 *3 JK-CN1 *2 *3 FFC 33P 145mm
e
250-M10 (ZA89970) CONNECTOR ASSEMBLY PN1 PN2-CN7 *2 *3 DM-CN7 *2 *3 FFC 22P 245mm
r
250-M30 (ZA89990) CONNECTOR ASSEMBLY PN2 PN1-CN5 *2 *4 PN2-CN6 *2 *4 12P 125mm
t
250-M40 (ZA26100) CONNECTOR ASSEMBLY HP JK-CN2 *2 *5 HP-CN3 *2 *5 5P 400mm
y
250-M50 (ZE41790) CONNECTOR ASSEMBLY USB JK-CN4 *2 *4 DM-CN4 *2 *4 5P 130mm
u
Speaker assembly
170b (ZN93350) CONNECTOR ASSEMBLY SP SPEAKER R *1 *1 DM-CN5 *2 *6 2P 600mm
i
170b (ZN93350) CONNECTOR ASSEMBLY SP SPEAKER L *1 *1 DM-CN3 *2 *6 2P 600mm
o
TW assembly R 156-W40 (ZN93360) CONNECTOR ASSEMBLY TW TWEETER R *1 *1 SPEAKER R *2 *7 2P Fastens
!0
TW assembly L 155-T40 (ZN93360) CONNECTOR ASSEMBLY TW TWEETER L *1 *1 SPEAKER L *2 *7 2P Fastens
No.
UnitName
（ユニット名）
Location
（ロケーション）
PartsNo. ConnectorAssembly
Source
（配線元）
Destination
（配線先）
Remarks
（備考）
q
Overall assembly
250-M10 (ZN84180) CONNECTOR ASSEMBLY PN-DM DM-CN102 *2 *4 PN-CN401 *2 *4 6P 725mm
w
250-M20 (ZN84210) CONNECTOR ASSEMBLY USB DM-CN105 *2 *8 JK-CN201 *2 *8 5P 125mm
e
250-M30 (ZN84250) CONNECTOR ASSEMBLY JK-DM DC DM-CN104 *2 *4 JK-CN103 *2 *4 3P 135mm
r
250-M40 (ZN84200) CONNECTOR ASSEMBLY JK-DM DM-CN103 *2 *4 JK-CN301 *2 *4 11P 125mm
t
Keyboard assembly 130-2
MFA27350
FLEXIBLE FLAT CABLE GHL88M-CN2 *1 *1 DM-CN201 *2 *3 27P 350mm
WG318100
y
Speaker assembly
180b (ZN93350) CONNECTOR ASSEMBLY SP SPEAKER L *1 *1 DM-CN301 *2 *6 2P 600mm
u
180b (ZN93350) CONNECTOR ASSEMBLY SP SPEAKER R *1 *1 DM-CN302 *2 *6 2P 600mm
2NC-ZN27380-5
*1 Connected （接続済）
*2 Installation （差し込み）
*3 Align the FFC conductor with connector contact.（FFC の導体とコネクタの接点を合わせる）
*4 Red wire is adjusted to Pin 1 mark ( △ mark).（赤色線材が 1 ピン（△）側）
*5 Edge mark is adjusted to Pin 1 mark ( △ mark).（エッジマークが 1 ピン（△）側）
*6 White wire is adjusted to Pin 1 mark ( △ mark).（白色線材が 1 ピン（△）側）
*7 Connect in each same size （同サイズどうしで接続）
2NC-ZN30150-5
*1 Connected （接続済）
*2 Installation （差し込み）
*3 Align the FFC conductor with connector contact.（FFC の導体とコネクタの接点を合わせる）
*4 Red wire is adjusted to Pin 1 mark ( △ mark).（赤色線材が 1 ピン（△）側）
*5 Edge mark is adjusted to Pin 1 mark ( △ mark).（エッジマークが 1 ピン（△）側）
*6 White wire is adjusted to Pin 1 mark ( △ mark).（白色線材が 1 ピン（△）側）
*7 Connect in each same size （同サイズどうしで接続）
*8 Shield wire is adjusted to Pin 1 mark ( △ mark).（シールド線材が 1 ピン（△）側）
