P-115B/P-115WH/P-45B
B.■ DISASSEMBLY■OF■P-45B
B-1.■ Lower■Case■Assembly■
(Time■required:■Abou t■10■minutes)
B-1-1. Remove the fifty-eight (58) screws marked [S40]. The
lower case assembly can then be removed. (Fig. B-1)
(Fig. B-2)
B-2.■ DM■Circuit■Board■
(Time■required:■Abou t■11■minutes)
B-2-1. Remove the lower case assembly.
(See procedure B-1.)
B-2-2. Remove the four (4) screws marked [S10A]. The DM
circuit board can then be removed. (Fig. B-3)
B. P-45B の分解
B-1. 下ケース Ass’y
（所要時間：約 10 分）
B-1-1.［S40］のネジ 58 本を外し、下ケース Ass’y を外し
ます。（図 B-1）（図 B-2）
B-2. DM シート
（所要時間：約 11 分）
B-2-1. 下ケース Ass’y を外します。（B-1 項参照）
B-2-2.［S10A］のネジ 4 本を外し、DM シートを外します。
（図 B-3）
[S40]
[S40]
[S40]
[S40]
[S40]
[S40]
[S40]
[S40] [S40]
<Bottom view>
[S40]
[S40]
[S40]
[S40]
[S40]
[S40][S40]
[S40]
[S40]
[S40]
[S40]
[S40]

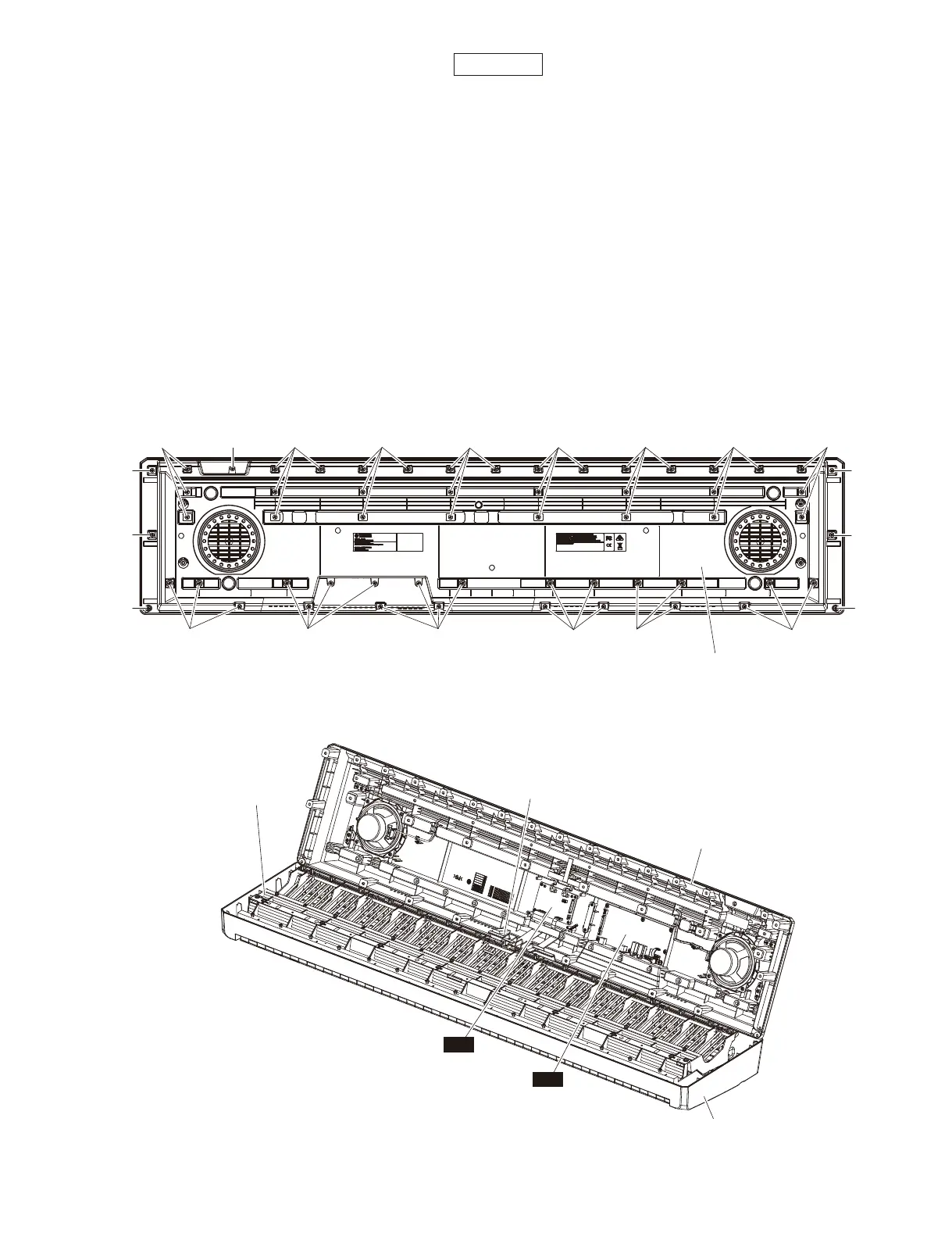

LOWER CASE ASSEMBLY
（下ケース Assy）
REAR
Fig.■B-1
（図 B-1）
Fig.■B-2
（図 B-2）
P-45B
LOWER CASE ASSEMBLY
（下ケース Assy）
UPPER CASE ASSEMBLY
（上ケース Assy）
KEYBOARD ASSEMBLY
（鍵盤 Assy）
FFC GUIDE
（FFC ガイド）
JK
DM
FRONT
