Yamaha P-115B - 起動フローチャート

66
P-115B/P-115WH/P-45B

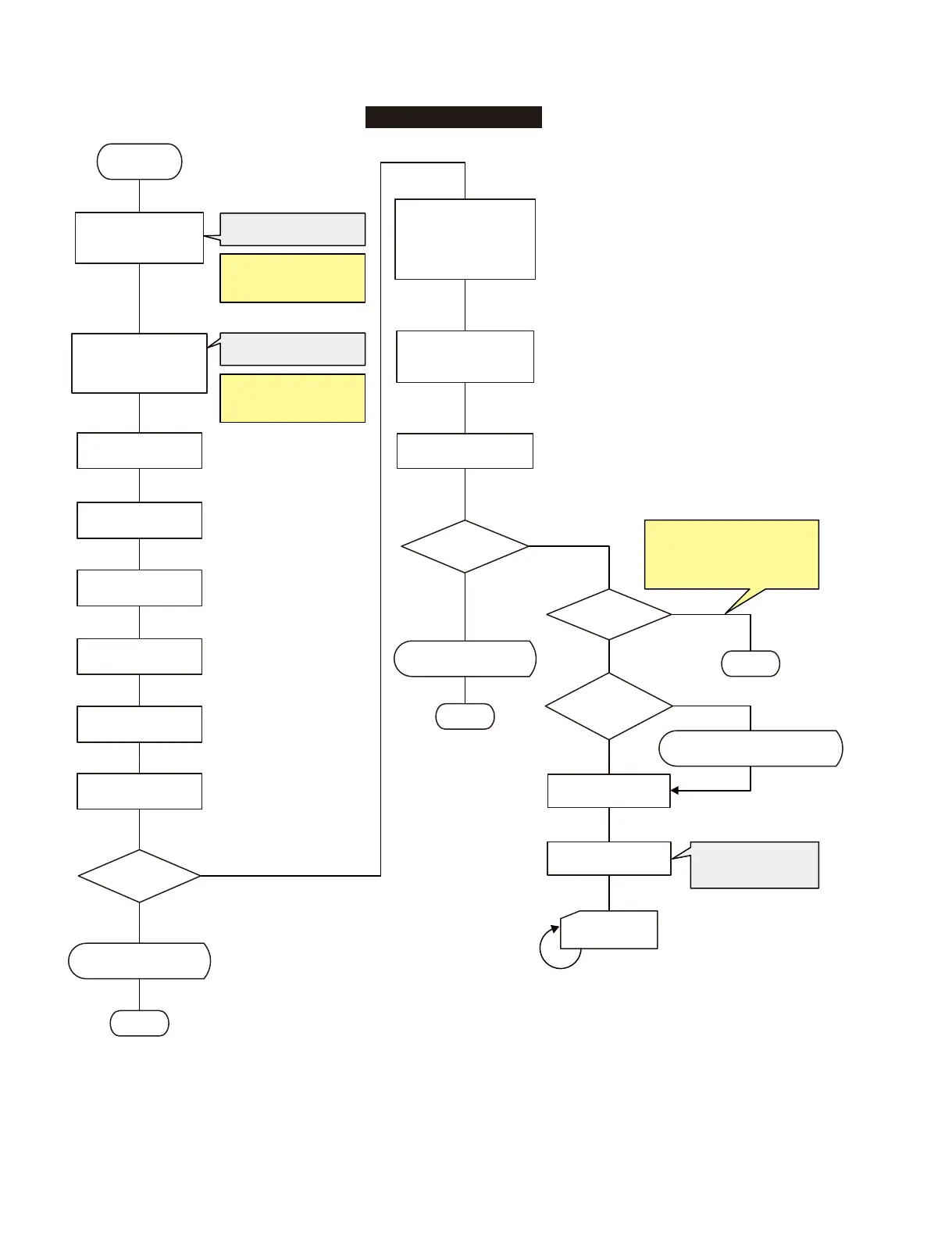

■■ 起動フローチャート
※1 セーフチェックとは、ERR-DETECT のパルスが途切れたときに、実際に Mute が掛かるかのチェックの事を指します。
※2 FactorySet 実行後とは、テストプログラムの Factoryset 実行後の電源 ON 時を指します。
SWX ポート初期化
SW のスキャン
（PB0-PB3）
PA0=L→H→L
（IC1、A20）
PA2=L→H→L
（IC1、A19）
ポート初期設定
SPOFF=H（IC1、T2）
MUTE=H（IC1、T3）
ERR-DETECT=
L（IC1、AB19）
BOOT 用
SDRAM 初期化
0 クリア、定数設定
IC18 へのアクセスが
始まる
PA1=L→H→L
（IC1、B19）
CPU
各種レジスタ設定
ERR-DETECT
（IC1、AB19）
からパルスが出力される
IC18 へのアクセスが始ま
らない場合は、IC1 が不良
の可能性
IC8 へのアクセスが
始まる
IC8 へのアクセスが始ま
らない場合は、IC18 が
不良の可能性あり
PA3=L→H→L
（IC1、D18）
インストール
モード ?
YES
NO
YES
NO
OK
NO
NG
YES
SW、LED、鍵盤の
スキャン開始
セーフチェック
（※1）
テストモード ?
FactorySet
実行後
（※2）
MUTE=L（IC1、T3）
SPOFF=L（IC1、T2）
Mainroutine
ヘッドホンの挿抜の
状態により変わります
END
PowerOn
セーフチェック NG の場合
起動しません。
テストモードにて異常検知回路
をチェックしてください。
END
END
インストールモード起動
（RECLED 点滅）
テストモード起動
（A3 正弦波出力）
FactorySet 完了まで
PLAY&RECLED 点滅
P-115B/P-115WH
