22

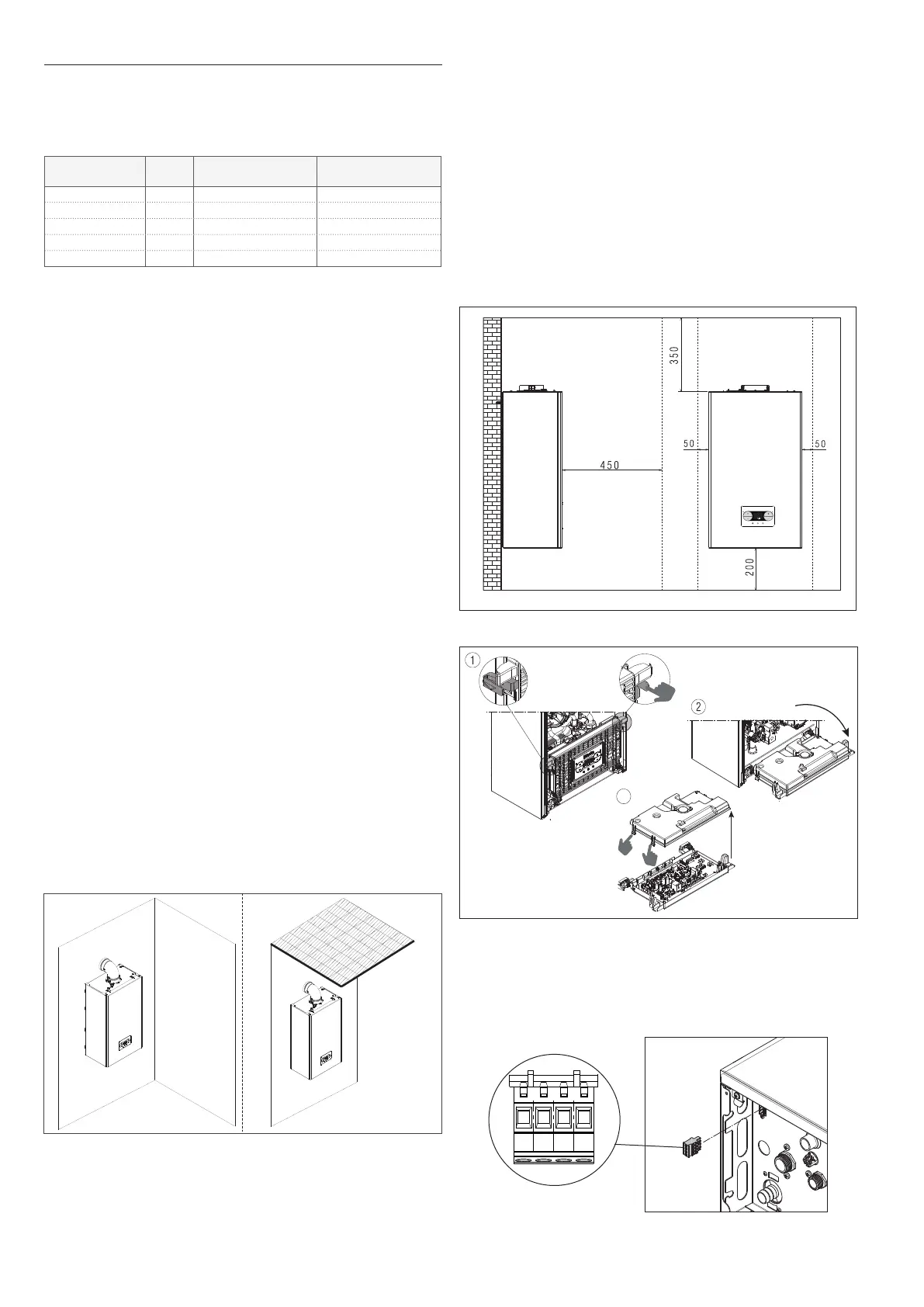

2 INSTALARE
2.1 Curăţarea instalaţiei şi caracteristicile apei
În cazul unei noi instalări sau al înlocuirii centralei, trebuie să efectuaţi o cu-
răţare preventivă a instalaţiei de încălzire. Pentru a garanta buna funcţionare
a produsului, după ecare operaţiune de curăţare, adăugare de aditivi şi/sau
tratamente chimice (de exemplu, antigel, peliculă etc. ...), asiguraţi-vă că
parametrii din tabel se încadrează în valorile indicate.
PARAMETRI udm
APA DIN CIRCUITUL
DE ÎNCĂLZIRE
APA DE
UMPLERE
Valoare PH - 7-8 -
Duritate °F - <15
Aspect - - limpede
Fe mg/kg <0,5 -
Cu mg/kg <0,1 -
Centrala trebuie să e conectată la o instalaţie de încălzire şi la o reţea de
apă menajeră, ambele cu dimensiuni în funcţie de performanţa şi puterea
acesteia.
Înainte de instalare, se recomandă efectuarea unei clătiri riguroase a tuturor
conductelor instalaţiei, pentru a îndepărta eventualele reziduuri care ar putea
compromite funcţionarea corespunzătoare a centralei.
Instalați sub supapa de siguranță o pâlnie pentru colectarea apei cu o
conductă de evacuare adecvată în caz că are loc o scurgere din cauza
suprapresiunii în instalația de încălzire. Circuitul apei menajere nu are
nevoie de supapă de siguranţă, dar trebuie să vă asiguraţi că presiunea din
conducta de apă nu depăşeşte 6 bari. În cazul în care există incertitudini, va
trebui instalat un reductor de presiune.
b
Înainte de pornire, asiguraţi-vă că centrala este pregătită pentru func-
ţionare şi că este alimentată cu gaz; acest lucru reiese de pe ambalaj
şi de pe eticheta autocolantă, pe care este indicat tipul de gaz.
b
Este foarte important să subliniem că, în anumite cazuri, coşurile de
fum se aă sub presiune, deci îmbinările diferitelor elemente trebuie
să e ermetice.
2.2 Norme privind instalarea
Instalarea trebuie să e efectuată de personal calicat, în conformitate cu
următoarele normative de referință: UNI 7129-7131, CEI 64-8.
b
În timpul instalării cazanului, se recomandă utilizarea unui echipament
de protecție, pentru a evita accidentările.
În plus, trebuie respectate întotdeauna normele locale ale pompierilor, ale
companiei de gaz și alte eventuale prevederi municipale.
AMPLASARE
Aceasta este o centrală cu condensare de tip C, proiectată pentru încălzire şi
pentru producerea apei calde menajere care, în funcţie de tipul de instalare,
se împarte în două categorii:
1. centrală de tip B23P-B53P, instalare forţată deschisă, cu conductă de
evacuare a gazelor arse și aspirare a aerului de ardere din mediul în care
este instalată. Dacă centrala nu este instalată în exterior, este obligatorie
priza de aer în spațiul de instalare;
2. centrală de tip C13, C13x; C33,C33x; C43,C43x; C53, C53x; C63,C63x;
C83,C83x, C93,C93x: aparat cu carcasă etanşă, cu conductă de evacuare
a gazelor arse și aspirare a aerului de ardere din exterior. Nu necesită priză
de aer în spațiul în care este instalată.
Aparatul poate  instalat la interior (g. A) sau la exterior într-un loc parţial
protejat (g. B), sau într-un loc în care nu este expusă la acţiunea directă şi
la inltrarea apei, zăpezii sau grindinei.
Intervalul de temperatură în care poate funcţiona este: de la >0°C la +60°C .
g. B
g. A
SISTEMUL DE PROTECŢIE ÎMPOTRIVA ÎNGHEŢULUI
Centrala este echipată în serie cu un sistem automat de protecţie la îngheţ,
care se activează atunci când temperatura apei din circuitul primar scade
sub 5°C. Acest sistem este întotdeauna activ şi garantează protecţia centra-
lei, până la o temperatură a aerului din locul de instalare de 0 °C.
Pentru a benecia de această protecţie, bazată pe funcţionarea arzătorului,
centrala trebuie să poată  pornită; prin urmare, orice condiţie de blocare
(de exemplu, lipsa alimentării cu gaz sau cu energie electrică) dezactivează
protecţia.
În condiţii normale de funcţionare, centrala se poate proteja împotriva
îngheţului.
Se recomandă să introduceţi în circuitul principal un lichid antigel de bună
calitate, respectând indicaţiile producătorului, la temperaturi sub 0°C, în lipsa
alimentării electrice şi cu instalaţia de încălzire plină. În ceea ce priveşte
circuitul de apă caldă menajeră, se recomandă golirea acestuia.
Materialele din care sunt realizate componentele centralei rezistă la lichide
antigel pe bază de glicoli etilenici.
DISTANŢE MINIME
Asiguraţi accesul la interiorul centralei pentru operaţiunile obişnuite de
întreţinere, respectând spaţiile minime prevăzute pentru instalare.
Poziţionaţi aparatul ţinând cont de următoarele:
- trebuie instalat pe un perete care să poată susţine greutatea acestuia
- nu trebuie amplasată deasupra bucătăriei sau a altui aparat de gătit
- nu trebui să lăsaţi substanţe inamabile în încăperea în care este instalată
centrala
- pereţii sensibili la căldură (de exemplu, cei din lemn) trebuie să e protejaţi cu
o izolaţie adecvată.
măsuri în mm
°
C
508
.
2.3 Acces la componentele electrice
3
2.4 Conexiunea electrică
Conexiuni de joasă tensiune
Conector CE4: utilizați conector cu 4 poli, furnizat standard, pentru co-
nexiuni cu semnal ModBus 485. Odată ce operațiunile au fost nalizate,
plasați conectorul corect în omologul său.
b
Se recomandă să utilizaţi conductori cu secţiune de maxim 0,5 mm
2
.
conector
detaşabil
ModBus CE4
-
A
B
+
Conexiune pe placa principală: faceți conexiunile TA (termostat am-
biental), OT+ și SE (senzor extern) pe conectorul X11 - consultați schema “7.7
Schema electrică multilară ”.
