33

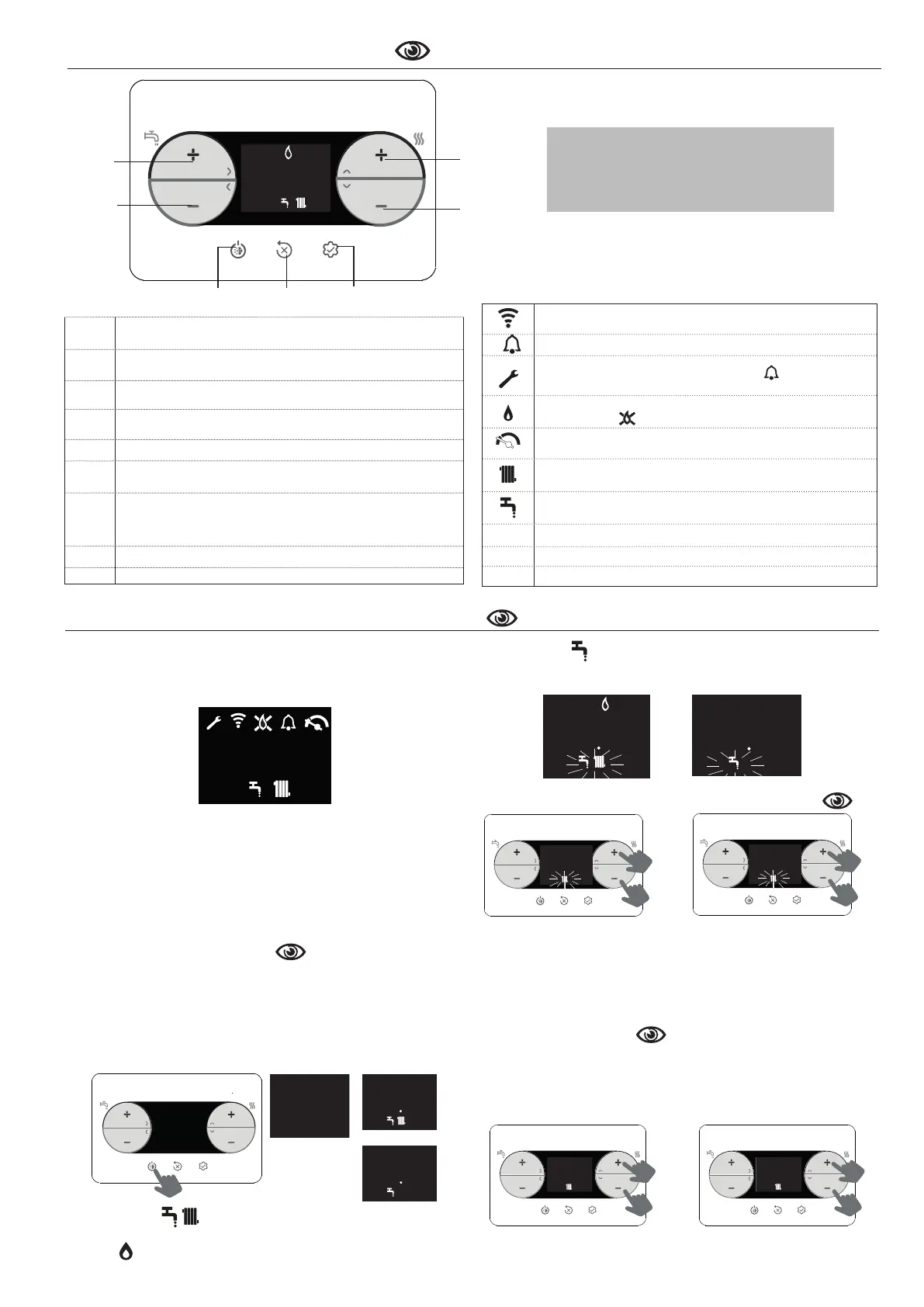

5 PANOU DE COMANDĂ
A şi B
Reglarea valorii de referinţă pentru apă menajeră
Selectarea parametrilor
C şi D
Reglarea valorii de referinţă pentru încălzire
Setarea parametrilor
A+B
Meniul Confort apă menajeră (pe ecranul principal este o stare diferită
de cea OPRITĂ)
B
Revenire la ecranul anterior/anulare selecţie
Apăsare >2sec - revenire la ecranul principal
1 Schimbarea stării de funcţionare (OPRIT, VARĂ şi IARNĂ)
2
Resetarea stării alarmei (RESET)
Întreruperea ciclului de evacuare a aerului
3
Acces la meniul INFO
Acces la meniul de setare a parametrilor
Acces la ecranul de introducere a parolei
Funcţia ENTER
1+3 Blocarea şi deblocarea tastelor
2+3 Când centrala este OPRITĂ, activează analiza arderii (CO)
AA
CC
BB
DD
1 2 3 1 2 3
Conectare la un dispozitiv WIFI
Anomalie sau expirare temporizator call for service (apelare service)
În caz de anomalie împreună cu pictograma , cu excepţia
alarmelor cu privire la flacără şi apă
Indică prezenţa flăcării, în caz de blocare a flăcării pictograma
se afişează ca
Se afişează intermitent pentru alarme de apă temporare şi în
mod fix pentru alarme permanente
Prezentă dacă încălzirea este activă, este afişată intermitent
dacă există o cerere de încălzire în curs
Prezentă dacă este activă pregătirea apei menajere, este afişa-
tă intermitent dacă există o cerere de apă menajeră în curs
°C
unitate de măsură temperatură
rot/min
turaţie ventilator
bar
valoarea presiunii
6 INSTRUCŢIUNI DE UTILIZARE
Aduceţi întrerupătorul general al instalaţiei pe poziţia „pornit”.
Deschideţi robinetul de gaz pentru a permite fluxul de combustibil.
La pornire se aprind toate pictogramele şi segmentele timp de 1 sec. şi
apoi se afişează versiunea firmware-ului timp de 3 sec.:
psi
bar
rpm
°
F
°
C
888
.
Apoi, dacă este activat, porneşte ciclul automat de evacuare a aerului,
cu durată de 4 min. (pentru detalii, citiţi paragraful „3.3 Ciclul de evacuare
a aerului”).
Ulterior, interfaţa trece la afişarea stării active în acel moment.
b
Reglaţi termostatul de mediu la temperatura dorită (~ 20°C) sau, dacă
instalaţia este dotată cu un cronotermostat sau programator orar,
verificaţi să fie „activ” şi reglat (~ 20°C).
Apoi setaţi centrala pe modul IARNĂ sau VARĂ.
6.1 Starea de funcţionare
La apăsarea butonului 1, tipul de funcţionare este afişat ciclic cu opţiunile
OPRIT - VARĂ - IARNĂ şi la sfârşit din nou OPRIT.
În stand-by, așajul arată presiunea sistemului, în cazul unei solicitări
de încălzire așează temperatura de curgere, în timp ce în cazul unei
solicitări de apă caldă menajeră temperatura apei calde menajere.
°
C
5
0
4
°
C
5
0
8
---
.1
5
bar
.
a incalzirii
temperatura sanitară
stand-by
MOD DE IARNA
Centrala activează funcţia de încălzire a apei calde menajere; prezenţa pic-
togramei “ ” indică o cerere de căldură şi pornirea arzătorului.
MOD DE VARĂ
Centrala activează funcţionarea tradiţională pentru furnizarea exclusivă a
apei calde menajere.
IARNĂ
VARĂ
°
C
5
0
8
°
C
5
0
4
6.2 Setarea valorii de referinţă pentru încălzire
°
C
0
0
6
.
°
C
0
5
6
.
prima apăsare
a doua apăsare
setați valoarea de referință a ÎNC în
trepte de 0.5 ° C
sau
Dacă nu se apasă nicio tastă în termen de 5 sec., valoarea setată se
consideră a fi noua valoare de referinţă pentru încălzire.
6.3 Setarea valorii de referinţă pentru încălzire cu
sondă externă
Cu sonda externă conectată (opţional) şi cu reglarea termică activată (para-
metrul 418=1), valoarea temperaturii de alimentare este selectată automat
de sistem, care ajustează imediat temperatura ambiantă în funcţie de varia-
ţiile temperaturii externe.
Modicarea valorii de referinţă pentru încălzire
°
C
5
-
°
C
5
sau
Corecţia valorii de referinţă se efectuează în intervalul (de la -5 la +5 °C)
Cu parametrul 418= 0 centrala funcţionează la o valoare xă.
De ecare dată când se apasă tastele, cazanul
emite un semnal sonor (Buzzer); este posibil prin
parametrul 006 Buzzer să gestionați activarea (1)
sau dezactivarea (0) sunetului
Notă: sunt așate valorile în mii/100, de exemplu 6500
rot/min = 65.0
