Observaţie: Valorile temperaturii şi de creştere a acesteia pot  mo-
dicate doar de personal calicat, numai dacă este absolut necesar.
Fabricantul nu îşi asumă nicio responsabilitate în cazul unor setări
greşite ale parametrilor .
În meniul INFO, la punctul I001 se poate vizualiza numărul de ore de la
activarea funcţiei .
3.8 Analiza arderii
b
Verificările reglajelor valorilor CO2 în raport cu parametrii de
referinţă indicaţi în tabelele de mai jos trebuie efectuate cu carcasa
închisă. Deschiderea carcasei presupune o reducere a valorilor
cu aproximativ 0,2% şi depinde de configuraţia instalaţiei (tipul şi
lungimea conductelor de evacuare şi admisie ).

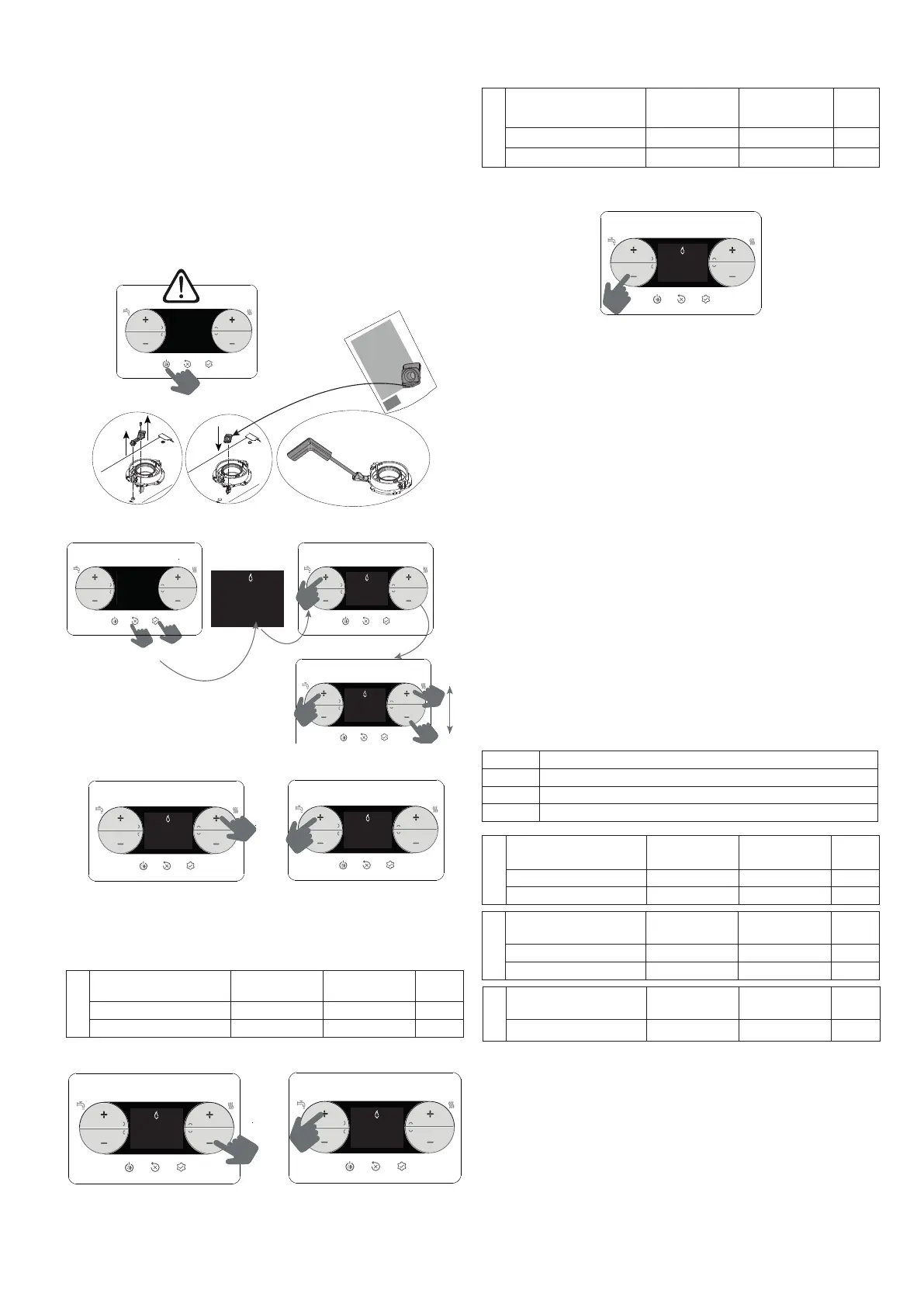

Secvenţa controlului arderii
1
4
5
---
2
3
M
anual de
i
nstalare
QR
adaptor de fum
> 2 sec
MAX
MIN
+
Co
---
006
.
rpm
006
.
rpm
sau
viteza
ventilatorului
la încălzire
Valoarea așată se referă la numărul de rotații împărțit la 100.
 Setaţi valoarea rot/min maximă .
007
.
rpm
007
.
rpm
confirmare
rpm
MAX
Centrala funcţionează la puterea maximă .
 Verificaţi pe analizor dacă valoarea max. de CO2 respectă valoarea din
tabel; dacă valoarea diferă, calibraţi supapa de gaz - consultaţi paragraful
„3.10 Calibrarea supapei de gaz”.
tabelul 1
CO2 max
GAZ METAN
(G20)
GAZ LICHID
(G31)
25C f 9,0 10,0 %
30C f 9,0 10,0 %
 Setaţi valoarea rot/min minimă
016
.
rpm
016
.
rpm
confirmare
rpm
MIN
Centrala funcţionează la puterea minimă .
 Vericaţi pe analizor dacă valoarea min. de CO2 respectă valoarea din
tabel; dacă valoarea diferă, calibraţi supapa de gaz - consultaţi paragraful
“3.10 Calibrarea supapei de gaz” .
tabelul 2
CO2 min
GAZ METAN
(G20)
GAZ LICHID
(G31)
25C f 9,0 10,0 %
30C f 9,0 10,0 %
După nalizarea vericării :
 ieşiţi din funcţie apăsând
056
.
rpm
ieşire funcţie
 montaţi la loc componentele scoase anterior
 setaţi centrala pe modul de funcţionare dorit, în funcţie de sezon
 reglaţi valorile de temperatură conform cerinţelor clientului .
b
Când funcţia de analiză a arderii este în curs, toate cererile de căldură
sunt blocate şi pe ecran se afişează mesajul “CO”.
IMPORTANT
Funcţia de analiză a arderii rămâne activă timp de maxim 15 min; în cazul în
care se atinge o temperatură de tur de 95 °C, arzătorul se opreşte. Reaprinde-
rea va avea loc atunci când această temperatură va coborî sub 75°C.
b
Funcţia de analiză a arderii este efectuată în mod normal cu vana cu
trei căi setată pe încălzire. Vana cu trei căi poate fi comutată pe apă
menajeră generând o cerere de apă caldă menajeră la debit maxim
în timpul executării funcţiei. În acest caz, temperatura apei calde me-
najere este limitată la o valoare maximă de 65°C. Aşteptaţi pornirea
arzătorului.
3.9 Reglaje
Centrala a fost deja reglată de către producător, la momentul fabricării. Însă,
în cazul în care este necesar să se efectueze din nou reglajele, de exemplu,
după o operaţiune de întreţinere extraordinară, după înlocuirea supapei de
gaz după o conversie de la gaz metan la GPL sau invers, urmaţi, sau după o
nouă reglementare pentru conductele din interiorul coșului de fum, procedurile
descrise mai jos .
Reglajele pentru puterea maximă şi minimă, încălzirea maximă şi aprinderea
lentă trebuie să fie executate obligatoriu în ordinea indicată şi numai de către
personal calificat :
 alimentaţi centrala
 setaţi parametrii
306 viteză minimă ventilator
307 viteză maximă ventilator
308 pornire lentă
309 viteză maximă ventilator la încălzire
tabelul 3
TURAŢIE MAXIMĂ
VENTILATOR
GAZ METAN
(G20)
GAZ LICHID
(G31)
25C f ÎNC. - ACM 7.000-8.700 6.900-8.500 rot/min
30C f ÎNC. - ACM 7.400-8.700 7.400-8.700 rot/min
tabelul 4
TURAŢIE MINIMĂ
VENTILATOR
GAZ METAN
(G20)
GAZ LICHID
(G31)
25C f 1.500 2.050 rot/min
30C f 1.500 1.700 rot/min
tabelul 5
TURAŢIE VENTILATOR
PORNIRE LENTĂ
GAZ METAN
(G20)
GAZ LICHID
(G31)
25C f - 30C f
5.500 5.500 rot/min
3.10 Calibrarea supapei de gaz
Efectuaţi procedura de verificare a CO2 conform indicaţiilor din paragraful
“3.8 Analiza arderii” ; atunci când este necesar să modificaţi valorile, procedaţi
după cum urmează :
 verificaţi valorile reglate pentru CO2 cu carcasa închisă
 scoateţi carcasa conform indicaţiilor de la paragraful “2.6 Demontarea
carcasei”
 vericaţi din nou valorile de reglare pentru CO2 cu carcasa deschisă
 ţinând cont de diferenţa de valoare observată între carcasa închisă şi
carcasa deschisă, dacă este necesar, reglaţi CO2 la valoarea indicată în
tabel (1 și 2) - (minus) diferenţa observată. Exemplu :
 valoare CO2 măsurată cu carcasa închisă = 8,5%
 valoare CO2 măsurată cu carcasa deschisă = 8,3%
 valoare la care să se regleze CO2 cu carcasa deschisă = 8,8%
