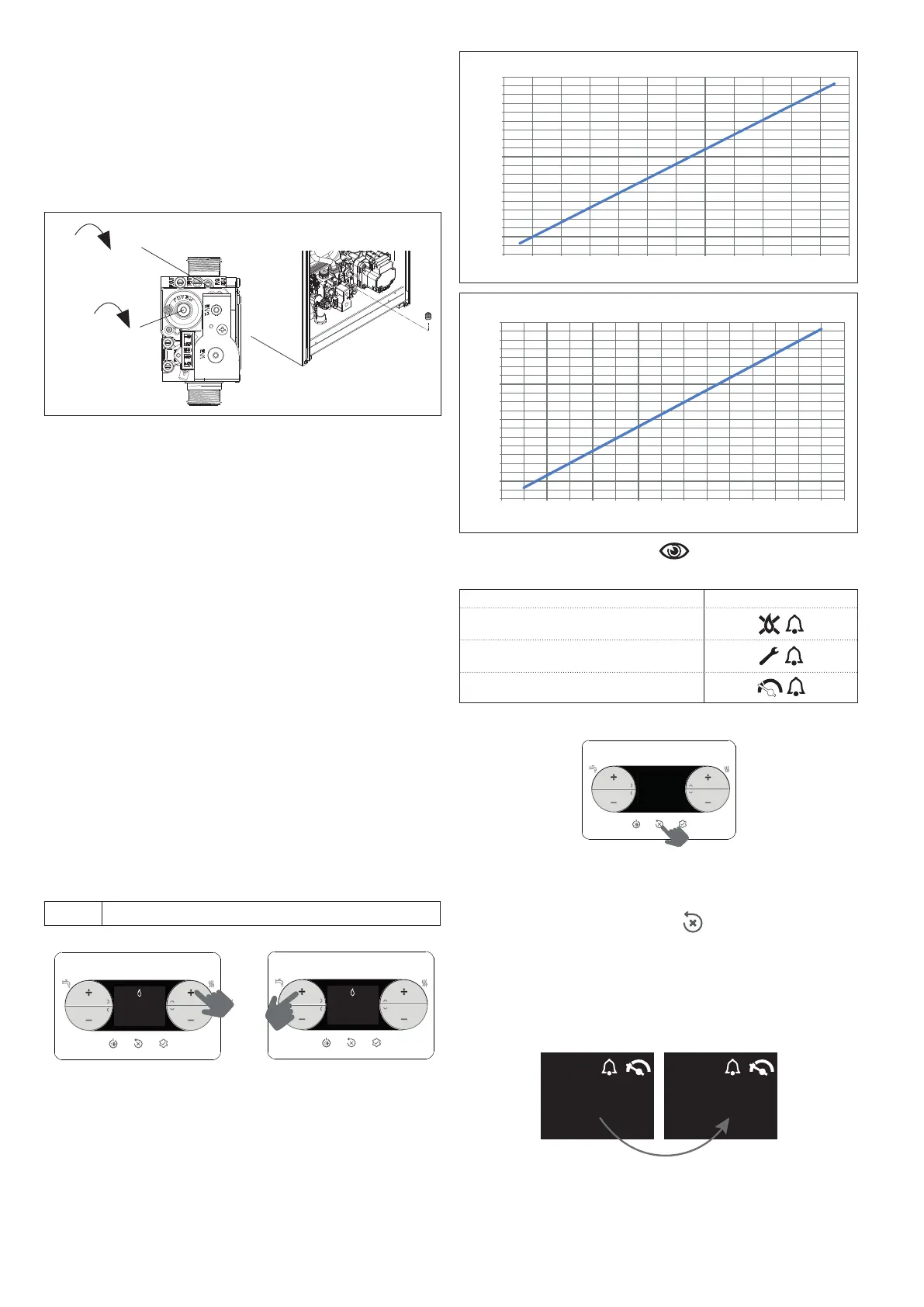

28
 valoare la care să se regleze CO2 cu carcasa închisă = 9,0%
 pentru reglarea valorii CO2 :
 r rotiţi şurubul de reglare a puterii maxime în sensul acelor de ceasor-
nic pentru a reduce valoarea şi în sens invers acelor de ceasornic
pentru a o mări
 rotiţi şurubul de reglare a puterii minime în sensul acelor de ceasornic
pentru a mări valoarea şi în sens invers acelor de ceasornic pentru a
o reduce
 cu carcasa deschisă, după reglarea valorii CO2 la puterea minimă, veri-
caţi din nou reglarea valorii CO2 la puterea maximă
 după nalizarea reglajelor, montaţi la loc carcasa şi vericaţi dacă valoa-
rea CO2 corespunde cu cea indicată în tabel 1 și 2 .
CO2 -
CO
2 +
Şurub de reglare
putere minimă
Şurub de reglare
putere maximă
3.11 Conversia tipului de gaz
Conversia de la o familie de gaze la alta se poate face cu uşurinţă chiar şi
cu centrala instalată.
Această operaţiune trebuie să fie efectuată de personal calificat. Centrala
este furnizată pentru funcţionarea cu gaz metan (G20) sau GPL (G31), con-
form datelor indicate pe plăcuţa tehnică a produsului. Există posibilitatea de
a converti centrala la GPL sau gaz metan (G20) utilizând kiturile specifice.
Pentru demontare, consultaţi instrucţiunile de mai jos:
 întrerupeţi alimentarea cu energie electrică a centralei şi închideţi robi-
netul de gaz
 scoateţi carcasa conform indicaţilor de la paragraful “2.6 Demontarea carf-
casei”
 desprindeţi şi rotiţi în faţă panoul
 deșurubați piulița rampei de la supapa de gaz și rotiți rampa astfel încât
să aveți acces la duza de gaz (B) în racordul de ieșire
 scoateţi duza (B) şi înlocuiţi-o cu cea din kit
 puneți rampa supapei de gaz la loc și înșurubați piulița
 montaţi la loc toate componentele scoase anterior
 repuneţi centrala sub tensiune şi redeschideţi robinetul de gaz.
Reglaţi centrala conform indicaţiilor din paragraful „3.9 Reglaje” şi din
paragraful „3.10 Calibrarea supapei de gaz”.
b
Operaţiunea de conversie trebuie să e executată numai de per-
sonalul calicat.
b
La nalizarea transformării tipului de gaz, aplicaţi noua plăcuţă
de identicare conţinută în kit.
3.12 Gama nominală (Range rated)
Această centrală poate fi adaptată pentru cerinţele de încălzire ale instala-
ţiei, făcând posibilă totodată setarea debitului maxim pentru funcţionarea în
modul de încălzire:
 alimentaţi centrala
 setaţi parametrul.
310 Gama nominală ( Range rated)
 Setaţi valoarea maximă de încălzire (rot/min) şi confirmaţi .
007
.
rpm
007
.
rpm
confirmare
rpm
MAX
Înregistraţi valoarea nouă setată în tabelul de pe versoul copertei acestui
manual. Pentru verificările şi reglajele ulterioare, consultaţi valoarea setată .
b
Calibrarea nu implică pornirea centralei
Centrala este livrată cu reglajele indicate în tabelul cu date tehnice în funcţie
de necesităţile existente la nivelul instalaţiilor sau de dispoziţiile regionale
privind limitele emisiilor de gaze arse; reglaţi această valoare consultând
graficele de mai jos .
1000
1400
1800
2200
2600
3000
3400
3800
4200
4600
5000
5400
5800
6200
6600
7000
7400
7800
8200
8600
9000
2 4 6 8 10 12 14 16 18 20 22 24 26
Giri ven�latore (r.p.m.)
Portata termica (kW)
Curbă debit termic - turaţie ventilator - Ciao 25C f
Rotaţii ventilator (rot/min)
Debit termic (kW)
Rotaţii ventilator (rot/min)
1000
1400
1800
2200
2600
3000
3400
3800
4200
4600
5000
5400
5800
6200
6600
7000
7400
7800
8200
8600
9000
2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32
Giri ven�latore (r.p.m.)
Portata termica (kW)
Caldaia CIAO 30C f
Curbă debit termic - turaţie ventilator - Ciao 30C f
Debit termic (kW)
3.13 Defecțiuni și raportare
Dacă există o anomalie, pe ecran se afişează în mod intermitent un cod de
eroare „Axx”. În anumite cazuri, codul de eroare este însoţit de o pictogramă :
ANOMALIE PICTOGRAME AFIŞATE
blocare acără A10
toate anomaliile cu excepţia blocării ăcării şi
presiunii apei
presiune apă
Funcţie de deblocare
Pentru a restabili funcţionarea centralei în caz de anomalie, trebuie să apăsaţi:
> 2 sec
Res
în cazul în care condiţiile de funcţionare corectă au fost restabilite, centrale
porneşte din nou în mod automat.
În prezența unei telecomenzi, sunt disponibile maximum 5 încercări consecutive de
deblocare. În acest caz, prin apăsarea tastei - RESET - cazanul restabilește
încercările inițiale.
b
Dacă încercările de restabilire a funcţionării nu activează centrala,
contactaţi Serviciul de asistenţă tehnică.
Anomalie A41
Dacă valoarea presiunii scade sub valoarea de siguranţă de 0,3 bar, centrala
aşează codul de anomalie A41 pe o perioadă de 10 min. După ce trece
acest timp, dacă anomalia persistă, se aşează codul de anomalie A40.
4
A
1 4
A
0
Cu defecțiunea A40 a cazanului este necesar:
- deschideţi robinetul de umplere (A) rotindu-l în sens invers acelor de cea-
sornic
