ITALIANO
17
3.6 Installazione sonda esterna
Il corretto posizionamento della sonda esterna (opziona-
le) è fondamentale per il buon funzionamento del controllo
climatico.
La sonda deve essere installata all’esterno dell’edificio da
riscaldare, a circa 2/3 dell’altezza della facciata a NORD o
NORD-OVEST e distante da canne fumarie, porte, finestre
ed aree assolate.

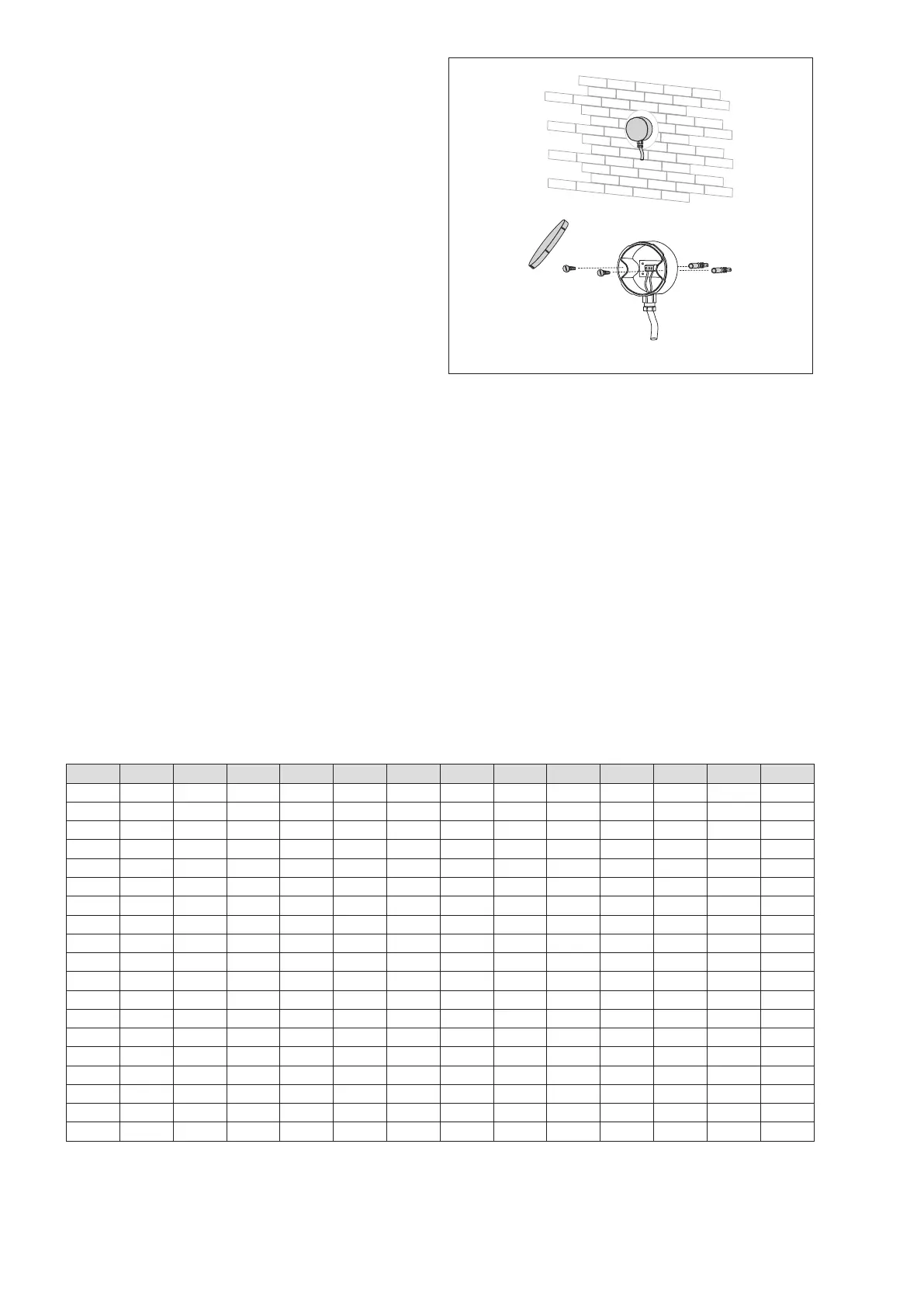

Fissaggio al muro della sonda esterna
- Svitare il coperchio della scatola di protezione della
sonda ruotandolo in senso antiorario per accedere
alla morsettiera ed ai fori di fissaggio
- Tracciare i punti di fissaggio utilizzando la scatola di
contenimento come dima
- Togliere la scatola ed eseguire la foratura per tasselli
ad espansione da 5x25
- Fissare la scatola al muro utilizzando i due tasselli
forniti a corredo
- svitare il dado del pressacavo, introdurre un cavo
bipolare (con sezione da 0,5 a 1mm
2
, non fornito a
corredo) per il collegamento della sonda ai morsetti
7 e 8 (vedere schema del capitolo "Schema elettrico
multifilare caldaia")
- collegare alla morsettiera i due fili del cavo senza ne-
cessità di identificare le polarità
- avvitare a fondo il dado del pressacavo e richiudere il
coperchio della scatola di protezione.
b
La sonda va posta in un tratto di muro liscio; in caso
di mattoni a vista o di parete irregolare, va prevista
un’area di contatto liscia.
Fig. 13
b
La lunghezza massima del collegamento tra sonda
esterna e quadro di comando è 50 m. Nel caso di col-
legamenti con cavo di lunghezza maggiore di 50 m,
verificare la rispondenza del valore letto dalla scheda
con una misurazione reale ed agire sul parametro 39
per effettuare l’eventuale correzione.
b
Il cavo di collegamento tra sonda esterna e quadro
di comando non deve avere giunte; nel caso fossero
necessarie, devono essere stagnate e adeguatamen-
te protette.
b
Eventuali canalizzazioni del cavo di collegamento de-
vono essere separate da cavi in tensione (230Vac).
Tabella di corrispondenza valida per tutte le sonde
Temperature rilevate (°C) - Valori resistivi delle sonde (Ω).
T (°C)
R (°Ω)
T (°C)
R (°Ω)
T (°C)
R (°Ω)
T (°C)
R (°Ω)
T (°C)
R (°Ω)
T (°C)
R (°Ω)
T (°C)
R (°Ω)
- 20 67739 - 1 28481 18 13062 37 6470 56 3426 75 1925 94 1137
- 19 64571 0 27279 19 12565 38 6247 57 3319 76 1870 95 1108
- 18 61568 1 26135 20 12090 39 6033 58 3216 77 1817 96 1079
- 17 58719 2 25044 21 11634 40 5828 59 3116 78 1766 97 1051
- 16 56016 3 24004 22 11199 41 5630 60 3021 79 1717 98 1024
- 15 53452 4 23014 23 10781 42 5440 61 2928 80 1669 99 998
- 14 51018 5 22069 24 10382 43 5258 62 2839 81 1622 100 973
- 13 48707 6 21168 25 9999 44 5082 63 2753 82 1577 101 948
- 12 46513 7 20309 26 9633 45 4913 64 2669 83 1534 102 925
- 11 44429 8 19489 27 9281 46 4751 65 2589 84 1491 103 901
- 10 42449 9 18706 28 8945 47 4595 66 2512 85 1451 104 879
- 9 40568 10 17959 29 8622 48 4444 67 2437 86 1411 105 857
- 8 38780 11 17245 30 8313 49 4300 68 2365 87 1373 106 836
- 7 37079 12 16563 31 8016 50 4161 69 2296 88 1336 107 815
- 6 35463 13 15912 32 7731 51 4026 70 2229 89 1300 108 796
- 5 33925 14 15289 33 7458 52 3897 71 2164 90 1266 109 776
- 4 32461 15 14694 34 7196 53 3773 72 2101 91 1232 110 757
- 3 31069 16 14126 35 6944 54 3653 73 2040 92 1199
- 2 29743 17 13582 36 6702 55 3538 74 1982 93 1168
