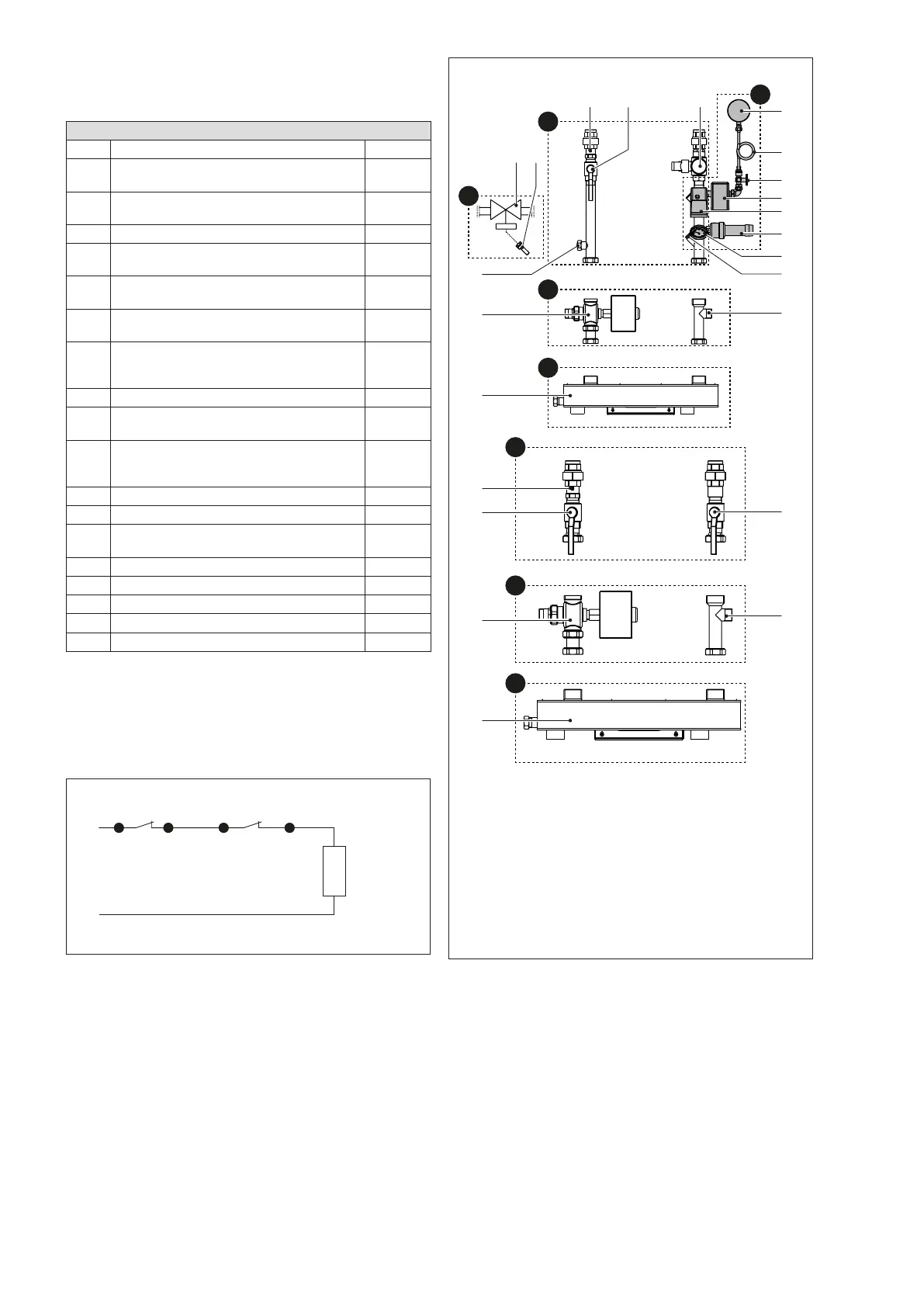

3.9 Schemi idraulici
INSTALLAZIONE CALDAIA SINGOLA
Legenda schemi idraulici
1 Generatore di calore
2
Pozzetto per sonda valvola intercetta-
zione combustibile
kit D
3
Termostato di blocco a riarmo manuale
omologato INAIL [100(0-6°C)]
kit E
4 Pozzetto termometro di prova kit E
5
Termometro omologato INAIL (scala da
0 a 120°C)
kit E
6
Valvola di sicurezza omologata INAIL
(3,5 bar)
kit E
7
Pressostato di blocco a riarmo manua-
le omologato INAIL
kit E
8
Rubinetto 3 vie porta manometro con
flangia di prova per manometro cam-
pione
kit E
9 Riccio ammortizzatore kit E
10
Manometro omologato INAIL (scala da
0 a 6 bar)
kit E
11
Valvola intercettazione combustibile
omologata INAIL (tarata a 97°C) - lun-
ghezza capillare sonda 5m
kit D
12 Attacco vaso d’espansione kit C
13 Rubinetto intercettazione ritorno kit C
14
Valvola di intercettazione mandata a
3 vie
kit C
15 Valvola 3 vie collegamento bollitore (*) kit B
16 Tronchetto a T mandata bollitore kit B
17 Separatore idraulico kit A
18 Rubinetto gas
19 Valvola di ritegno
kit C
(*)
Non necessaria per versione R.S.I.
b
Per il collegamento elettrico del pressostato e del ter-
mostato di sicurezza INAIL seguire quanto riportato
nel seguente schema.
L
N
TERMOSTATO
SICUREZZA
PRESSOSTATO
SICUREZZA
C
C 2 LINE MOTOR
CALDAIA
Fig. 14
15
16
13
16
10
9
8
7
3
6
5
4
1419
11 12
13
17
13
19
17
15
12
C
D
B
B
A
A
F
E
Fig. 15
A kit separatore idraulico
B kit valvola tre vie bollitore
C kit tronchetto INAIL
D kit valvola intercettazione combustibile
E kit INAIL
F kit rubinetti intercettazione impianto
