ITALIANO
8

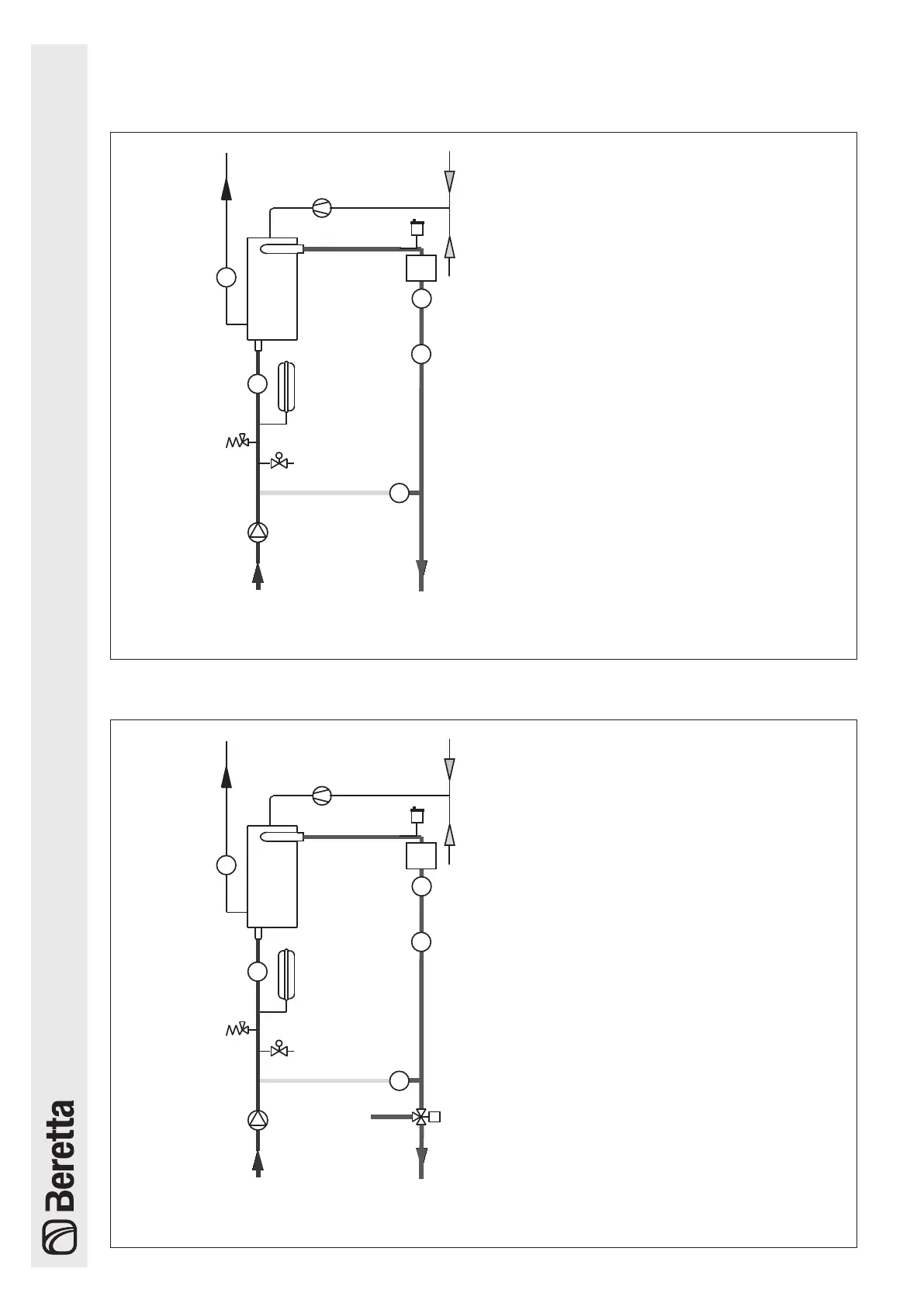

2.4 Circuito idraulico
2.4.1 Circuito idraulico senza valvola deviatrice interna
9
4
1
2
3
7
8
13
5
UF
MR
11
10
T
12 L
T/F
T
H
P
Fig. 4
1 Scambiatore
2 Circolatore
3 Ventilatore
4 Valvola di sfogo aria
5 Pressostato differenziale/di minima
6 Sonda temperatura fumi
7 Sonda riscaldamento (mandata)
8 Sonda riscaldamento (ritorno)
9 Vaso di espansione interno (opzionale, di
serie versioni 35 R.S.I.)
10 Valvola di sicurezza 3,5 bar
11 Rubinetto di scarico
12 Separatore acqua/aria
13 Termostato di sicurezza
2.4.2 Circuito idraulico con valvola deviatrice interna
10
4
1
2
3
7
8
14
5
UF
MR
12
11
T
13 L
9
T/F
T
H
P
Fig. 5
1 Scambiatore
2 Circolatore
3 Ventilatore
4 Valvola di sfogo aria
5 Pressostato differenziale/di minima
6 Sonda temperatura fumi
7 Sonda riscaldamento (mandata)
8 Sonda riscaldamento (ritorno)
9 Valvola deviatrice interna
10 Vaso di espansione interno (opzionale, di
serie versioni 35 R.S.I.)
11 Valvola di sicurezza 3,5 bar
12 Rubinetto di scarico
13 Separatore acqua/aria
14 Termostato di sicurezza
