CT-110-2 35
der Basis-Sensorenbausatz zum vollen Funktions-
umfang des kompletten Sensorenbausatzes aufge-
rüstet werden soll.
das SE-i1 nachgerüstet wird.
das SE-i1 als SE-C1-Ersatz zum vollen Funktions-
umfang des SE-i1 aufgerüstet wird.
5.1.1 Montage der Druckmessumformer bei CS.-
Verdichtern
Bei allen Montagearbeiten:
WARNUNG
Verdichter steht unter Druck!
Schwere Verletzungen möglich.
Verdichter auf drucklosen Zustand bringen!
Schutzbrille tragen!
Anschlussspositionen siehe Tabelle 2, Seite 35.
Die folgenden Zeichnungen zeigen die Anschlussposi-
tionen und die Montage am Beispiel eines CS.95-Ver-
dichters. Die Positionen der Anschlüsse 2(LP) und
3(LP) können je nach Verdichter variieren. Für
CS.65..CS.85 siehe Maßzeichnungen in den Prospek-
ten SP-171 (CSH) und SP-172 (CSW).
Bei den CSHP-Verdichtern wird das SE-i1 separat und
nur als Basis-Sensorenbausatz (Teilenummer 347 050
02) mitgeliefert. Es muss in den Schaltschrank der An-
lage eingebaut, verkabelt und angeschlossen werden.
Die Kabel zwischen Verdichter und Schaltschrank müs-
sen im Anschlusskasten des Verdichters mit einer Si-
cherung abgesichert werden. Die Auslegung der Siche-
rung ergibt sich aus dem Leitungsquerschnitt und den
jeweils gültigen, anwendungsbezogenen Normen und
kann daher nicht pauschal angegeben werden.
Hochdruckmessumformer
Zunächst das T-Stück in die Anschlussposition 2
(HP) am Verdichter einschrauben.
Danach den Hochdruckmessumformer an das T-
Stück anschrauben und das Sensorenkabel einste-
cken.
7/16-20 UNF
1 (HP)
1/8-27 NPTF
2 (HP)

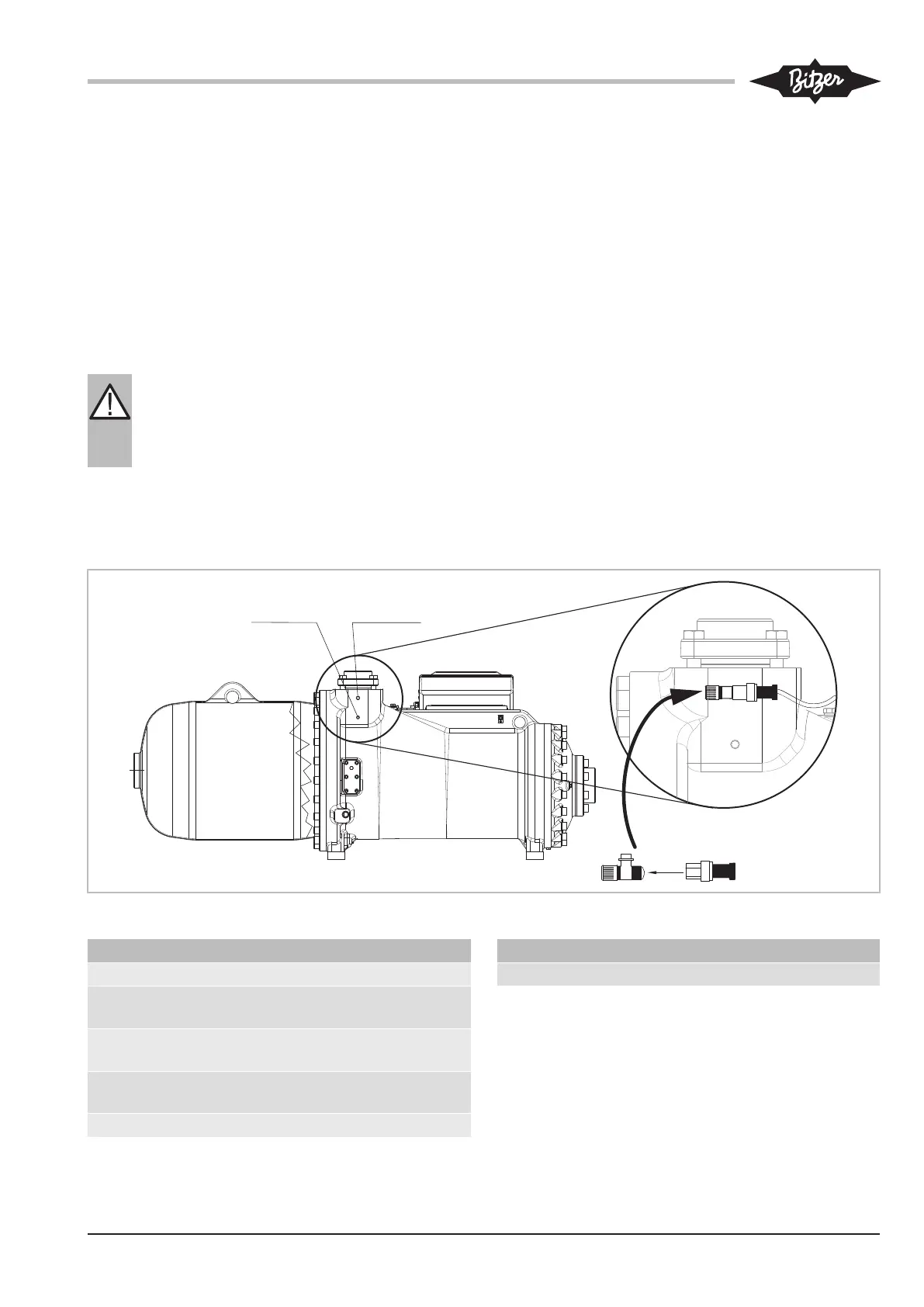

Abb.3: CS.95-Verdichter: Montage des Hochdruckmessumformers
Anschlusspositionen CS.-Verdichter
1 Hochdruckanschluss (HP)
2 Zusätzlicher Hochdruckanschluss (HP). An-
schluss für Hochdruckmessumformer
3 Niederdruckanschluss. Anschluss für Nieder-
druckmessumformer
4/8 Ölschauglas / Anschluss für opto-elektroni-
schen Ölniveauwächter (OLC-D1-S)
5 Ölserviceventil
Anschlusspositionen CS.-Verdichter
12 Öltemperaturfühler (PTC)
Tab.2: Anschlusspositionen CS.-Verdichter, Druckmessumformer
und NTC-Fühler
