Description et caractéristiques
techniques du produit
Caractéristiques du produit
TURBO
SPORT
TOUR
ECO
OFF
MPH
KM/H
Range
AMM
PMWH
MIN
MPH
KM/H
RESET
TURBO
SPORT
TOUR
ECO
OFF
MPH
KM/H
Range
AMM
PMWH
MIN
MPH
KM/H
(a)
(b)
(c)
(d)
(e)
(f)
(g)
(h)
(i)
(7)
(8)
(1)
(2)
(3)
(4)
(5)
(6)
(9)
(10)
(11)
(12)
(13)
(1) Touche fonction d’affichage i
(2)
Touche d’éclairage du vélo
(3)
Ordinateur de bord
(4)
Support ordinateur de bord
(5)
Touche Marche/Arrêt de l’ordinateur de bord
(6) Touche de réinitialisation RESET
(7)
Prise USB
(8)
Cache de protection de la prise USB
(9)
Unité de commande
(10) Touche Fonction d’affichage i sur l’unité de
commande
(11)
Touche Réduction de l’assistance/
défilement vers le bas –
(12)
Touche Augmentation de l’assistance/
défilement vers le haut +
(13) Touche Assistance à la poussée WALK
(14)
Dispositif d’arrêt de l’ordinateur de bord
(15)
Vis de blocage de l’ordinateur de bord
Câble de charge USB (micro A – micro B)
A)
A)
Pas représenté, disponible en tant qu’accessoire
Affichages sur l’ordinateur de bord
(a)
Assistance de l’unité d’entraînement
(b)
Niveau d’assistance
(c)
Éclairage
(d)
Affichage de texte
(e)
Affichage de valeurs numériques
(f)
Compteur de vitesse
(g)
Recommandation de changement de vitesse :
sélectionner vitesse supérieure
Français – 5
Bosch eBike Systems 1 270 U20 XBI | (28.02.2019)
Français – 6
1 270 U20 XBI | (28.02.2019) Bosch eBike Systems
(h)
Recommandation de changement de vitesse :
sélectionner vitesse inférieure
(i)
Indicateur de niveau de charge de la batterie
Caractéristiques techniques
Ordinateur de bord Intuvia
Code produit BUI251/BUI255
Courant de charge maxi
de la connexion USB
mA 500
Tension de charge de la
prise USB
V 5
Câble de charge USB
A)
1 270 016 360
Températures de
fonctionnement
°F +23...+104
Températures de
stockage
°F +14...+122
Plage de températures de
charge
°F +32...+104
Accu Li-ion interne V
mAh
3,7
230
Indice de protection
B)
IP54 (protection
contre la poussière
et les projections
d’eau)
Poids (approx.) lb 0,30
A)
non compris dans la fourniture d’origine
B)
quand le cache de protection USB est fermé
Le système eBike de Bosch utilise FreeRTOS
(voirhttp://www.freertos.org
).
Montage
Montage et démontage de la batterie
Pour le montage de la batterie sur le vélo électrique et
son retrait, veuillez vous référer à la notice d’utilisa-
tion de la batterie.

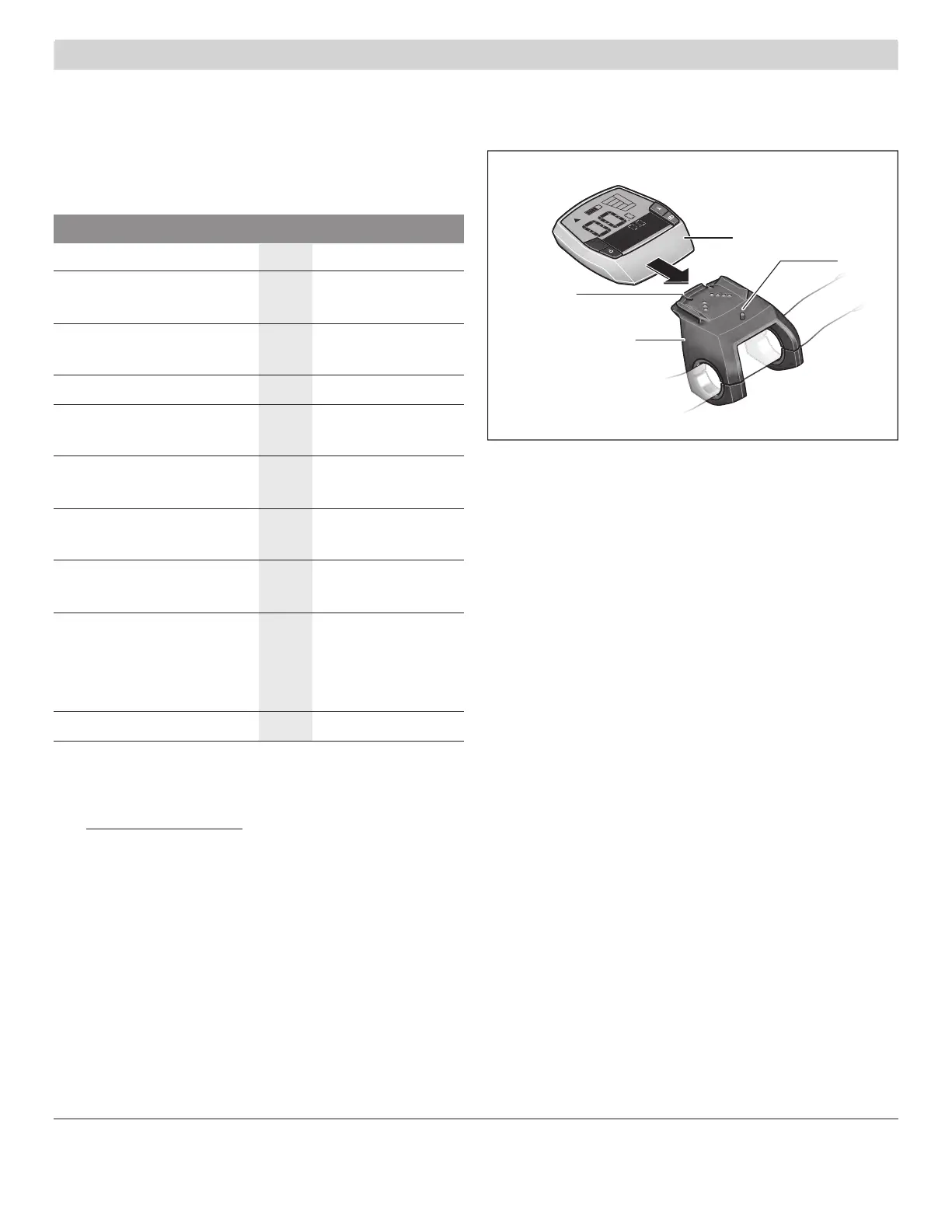

Mise en place et retrait de l’ordinateur de
bord
ECO
MPH
KM/H
Range
KM/H
RES
ET
(15)
(3)
(4)
(14)
(3)
Ordinateur de bord
(4)
Support de fixation ordinateur de bord
(14)
Dispositif d’arrêt de l’ordinateur de bord
(15)
Vis de blocage de l’ordinateur de bord
Pour insérer l’ordinateur de bord (3), faites-le glisser
dans le support (4) par l’avant.
Pour retirer l’ordinateur de bord (3), appuyez sur le
dispositif d’arrêt (14) et faites-le glisser vers l’avant
hors du support (4).
u Retirez l’ordinateur de bord lorsque vous garez
votre vélo électrique.
Il est également possible de bloquer l’ordinateur de
bord dans son support pour qu’il ne puisse pas être
enlevé. Pour cela, démontez le support (4) du gui-
don. Placez l’ordinateur de bord sur son support. Vis-
sez par le dessous la vis de blocage (15) (filetage M3,
8mm de long) dans le trou fileté du support prévu à
cet effet. Remontez le support sur le guidon.
Remarque : La vis de blocage n'est pas une véritable
protection antivol.
FR-7 7
