Español – 8
1 270 U20 XBK | (27.03.2019) Bosch eBike Systems
Montaje
1
2
A
(1)
(5)
(14)
(16)
(15)
(18)
(1)
Ordenador de a bordo
(5)
Soporte del ordenador de a bordo
(14)
Contactos de unidad motriz
(15)
Tornillo de bloqueo del ordenador de a bordo
(16)
Tornillo del grupo de control
(18)
Soporte magnético

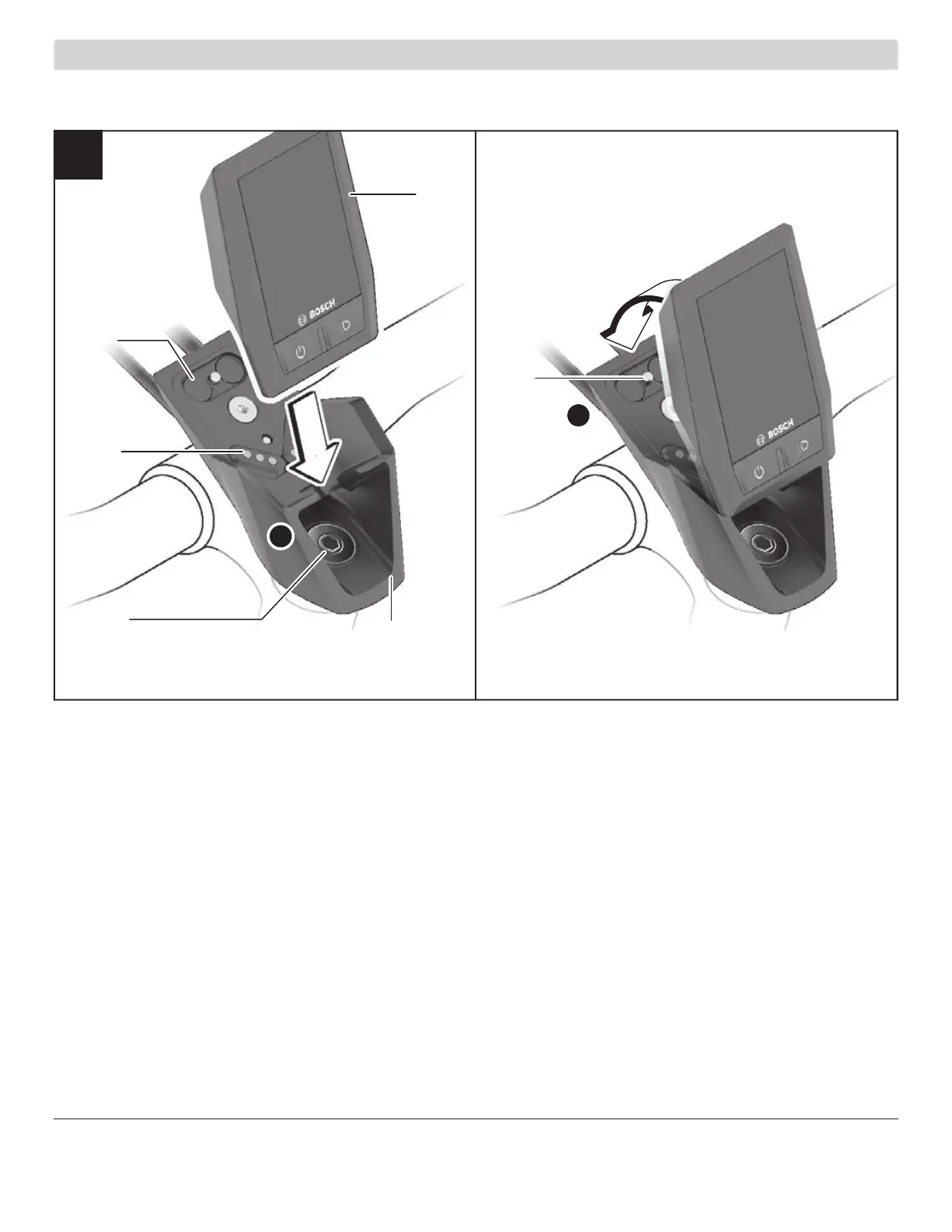

Colocar y retirar el ordenador de a bordo
(verfiguraA)
Primero, coloque Kiox con la parte inferior en el so-
porte (5) e inclínelo ligeramente hacia adelante, has-
ta que el ordenador de a bordo quede perceptible-
mente fijo en el soporte magnético.
Para retirarlo, agarre el ordenador de a bordo en la
parte superior y tírelo hacia usted, hasta que se libere
del soporte magnético.
u Retire el ordenador de a bordo cuando estacione
la eBike.
El ordenador de a bordo puede asegurarse en el so-
porte para impedir que pueda extraerse. Para ello,
suelte el tornillo del grupo de control (16), hasta que
se pueda girar lateralmente el soporte del Kiox. Colo-
que el ordenador de a bordo en el soporte. Enrosque
el tornillo de bloqueo (M3, 6 mm de longitud) desde
abajo en la rosca prevista para ello del ordenador de a
bordo (la utilización de un tornillo más largo puede
conducir a un daño del ordenador de a bordo). Gire el
ES-96
