Blanc vers L (gauche)
Marron vers C (centre)
Bleu clair vers R (droite)
Violet vers RR (arrière-droit)
Enceinte
gauche
(L)
Enceinte
droite
(R)
Enceinte centrale
(C)
Enceinte
arrière
droite
(RR)
Enceinte
arrière
gauche
(LR) (arrière-
gauche)
Vert clair vers LR
Raccordement de toutes
les enceintes

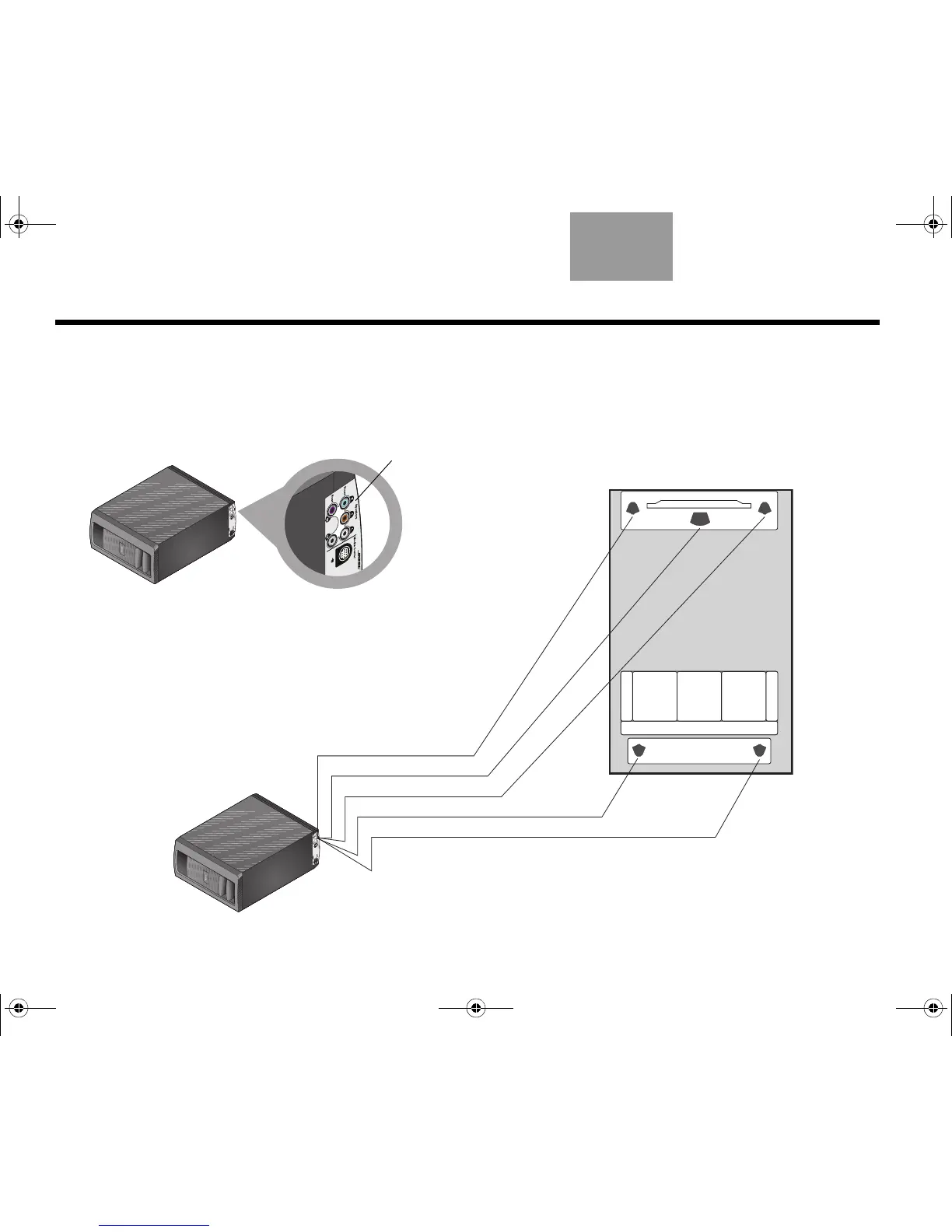

1. Repérez le panneau de connexions à l’arrière du
module Acoustimass
®
.
2. Faites correspondre la couleur de chaque
connecteur avec celle de chaque fiche d’enceinte,
puis insérez la fiche dans le connecteur
correspondant.
3. Notez les lettres qui identifient la position des
enceintes dans le diagramme de la pièce,
ci-contre.
4. Amenez chaque câble du module Acoustimass à
l’enceinte appropriée comme illustré.
Servez-vous comme guide de la couleur de la
fiche insérée dans le module.
