3.2 Tastiera terminale pCO

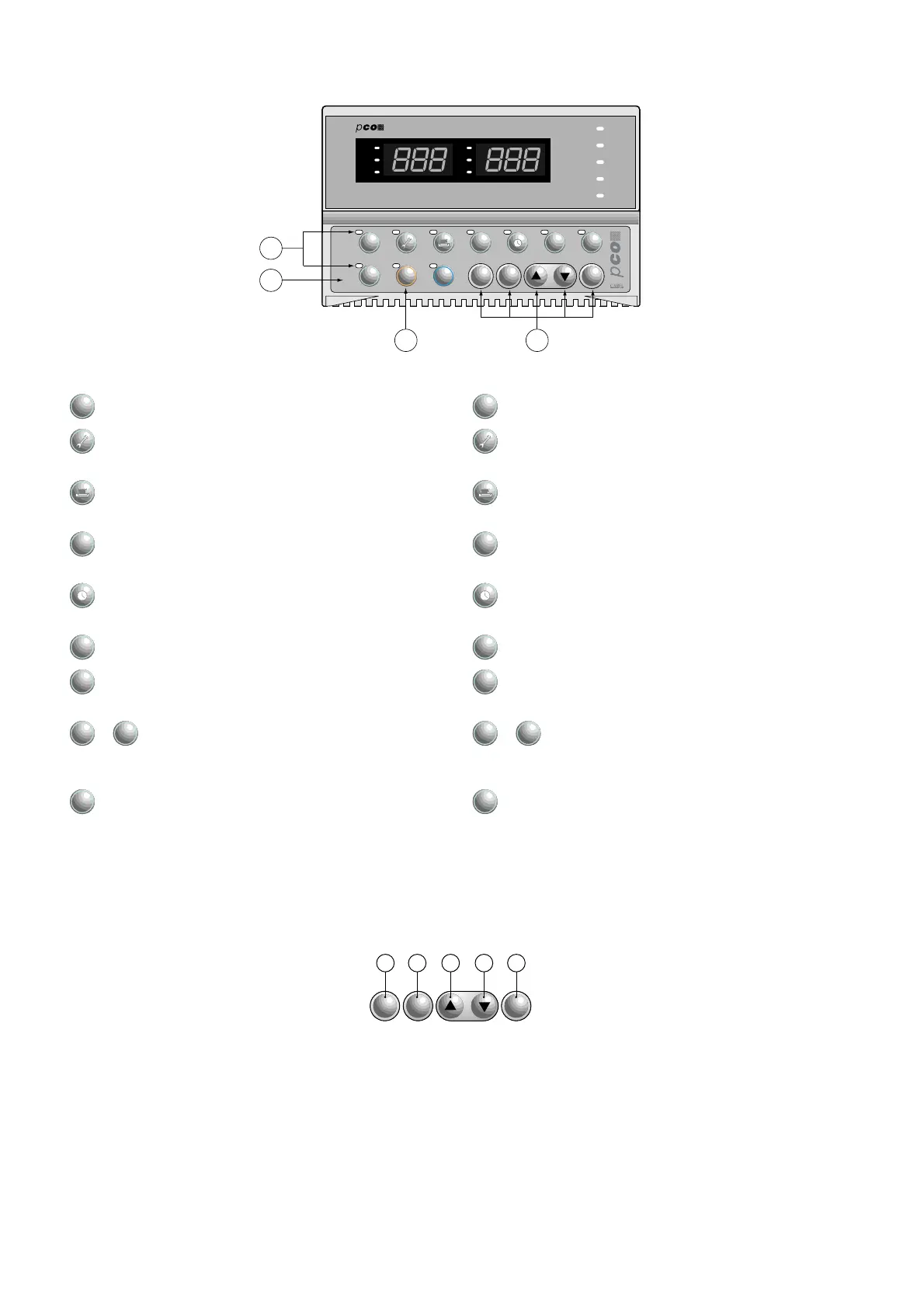

Riferimenti
1. Tasti meccanici coperti
da policarbonato
2. LED indicatori funzione
3. Policarbonato adesivo
eventualmente personalizzabile
4. Tasti in gomma siliconica
Utilizzo tipico dei tasti nelle applicazioni standard Carel
visualizza i valori rilevati dalle sonde
visualizza i valori relativi alla manutenzione dei dispositivi
(ore di utilizzo del dispositivo e reset contaore di funzionamento)
accede al gruppo di maschere per la gestione della stampante
(ove prevista)
visualizza lo stato degli ingressi e delle uscite, sia digitali
che analogiche
permette la visualizzazione/programmazione dell’orologio
(se presente)
consente l’impostazione dei set points
consente l’impostazione dei vari parametri di funzionamento
(protezioni, soglie)
+ premendo assieme questi tasti si entra nella configura-
zione della macchina (numero di dispositivi collegati al pCO,
programmazione dei fondo scala e calibrazione sonde, ecc.)
visualizza la versione del programma applicativo ed altre
informazioni
I LED a fianco di ciascun tasto si illuminano quando la relativa funzione
è attivata (a seconda del programma applicativo).
Tasti esterni in gomma siliconica (versione standard)
Riferimenti Figura 10 (relativi a programmi applicati-
vi standard Carel):
1. tasto on-off: consente l’accensione e lo spegnimento
della macchina. Il LED verde che illumina il tasto
indica se l’accensione è stata effettuata.
2. tasto alarm: è utilizzato per la visualizzazione su
display degli allarmi, per il loro ripristino manuale e
per la tacitazione del cicalino. Se il tasto è illuminato (colore rosso)
significa che è stato rilevato almeno un allarme.
3. frecce verso l’alto per la gestione delle maschere su display e per
l’impostazione dei valori dei parametri di controllo
(non retroilluminato).
4. frecce verso il basso per la gestione delle maschere su display e per
l’impostazione dei valori dei param. di controllo (non retroilluminato).
5. tasto enter: per la conferma dei dati impostati.
Il tasto è sempre retroilluminato (luce gialla) per indicare la
presenza dell’alimentazione.
prog.
prog.
3.2 pCO terminal keypad
Legend
1. Mechanical buttons protected
by polycarbonate cover
2. Function indicator LEDs
3. Customisable polycarbonate
label
4. Silicon rubber buttons
Typical use of the buttons in standard Carel applications
displays the values measured by the probes
displays the values relating to the maintenance of the devices
(device operating hours and operating hour counter reset)
accesses the group of screens for printer management
(where included)
displays the status of the inputs and the outputs, both digital
and analogue
allows the display/programming of the clock (if present)
stores the set points
allows the various operating parameters to be set
(safety parameters, thresholds)
+ pressing these buttons at the same time accesses the
machine configuration mode (number of devices connected to
the pCO, scale setting and probe calibration, etc.)
displays the version of the application program and other
information
The LEDs next to each button are illuminated when the relative func-
tion is active (depending on the application program).
External silicon rubber buttons (standard version)
Figure 10 legend (relating to standard Carel
application programs):
1. on-off button: switches the machine on or off.The
green LED illuminates the button to indicate that the
machine is on.
2. alarm button: used for displaying or manually
resetting the alarms and for silencing the buzzer. If the button is
illuminated (red) at least one alarm has been detected.
3. up arrow: used for managing the currently displayed screen or for
setting values of the control parameters (not back-lit).
4. down arrow: used for managing the currently displayed screen or
for setting values of the control parameters (not back-lit).
5. enter button: used for confirming the set data.The button is
constantly back-lit (yellow), indicating the presence of mains
power.
prog.
prog.
