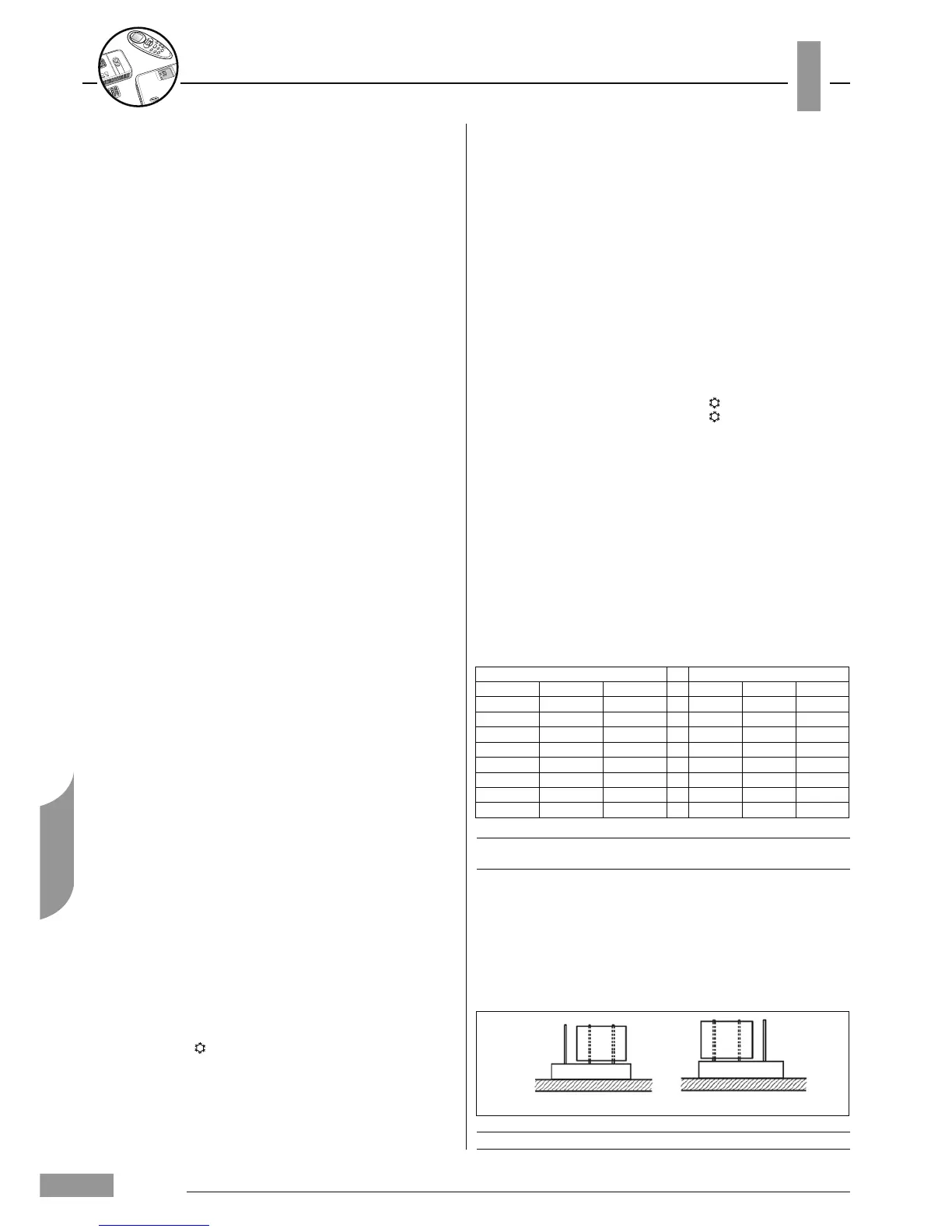

104
42N_S 42N_E
Português
Controlos “A - “B” - “C - “D”
O modo “Escurecimento” pode ser seleccionado ao colocar a velocidade da
ventoinha no valor máximo e mantendo o botão de selecção da velocidade
da ventoinha durante 5 segundos. O piscar 4 vezes do LED vermelho indica
a velocidade máxima da ventoinha. Com a mesma operação é possível
regressar ao modo “Noite”. Neste caso, o mesmo LED pisca 3 vezes.
Aquecimento suplementar (Controlos B e D)
Esta função permite o funcionamento simultâneo da electroválvula da água
com os aquecedores eléctricos. Esta conguração pode ser activada através do
interruptor DIL (n.º 5) - consulte a secção de conguração do interruptor DIL.
Para prevenir fenómenos de sobreaquecimento devido ao funcionamento
simultâneo da água e elementos aquecedores a temperatura da água que entra
na bateria é limitada por um sensor especíco fornecido como acessório a ser
posicionadoobrigatoriamente na tubagem de entrada. Não caso de não
ligação do sensor e função habilitada o controlo entra na modalidade alarme
fazendo lampejar o led vermelho e desligando todos os serviços.
Instalação do Sensor:
Abra o comando desaparafusando o parafuso de fecho especíco 27 (veja
g. 34) Ligue o sensor do lado do conector na placa electrónica ao conector
(consulte g. 34b - rif. A). Coloque o sensor no tubo de água de entrada
utilizando a abraçadeiras e as tiras de nylon fornecidas (consulte g. 34 c).
Finalize a operação isolando a tubagem com cuidado usandoo isolante
fornecido.
Utilização
Operação do botão:
POWER este botão é utilizado para ligar e desligar o controlo. Quando
está desligado, são desligadas todas as funções, mas o controlo
continua a receber alimentação de 230 V.
Se a função de protecção contra congelamento for
seleccionada pelo micro-interruptor especial, esta função está
activa mesmo quando o controlo está desligado.
MODO este botão é utilizado para alternar manualmente do modo
de arrefecimento para aquecimento e vice-versa. O modo
de operação automático também está disponível: os modos
de aquecimento ou arrefecimento são automaticamente
seleccionados pelo microprocessador dependendo da
temperatura externa (apenas para os controlos B e D).
FAN este botão é utilizado para seleccionar a velocidade da ventoinha
manualmente (velocidade baixa, média e alta).
Continue a premir este botão para seleccionar a selecção
de velocidade da ventoinha automática, que é controlada
pelo microprocessador. Se este modo de operação estiver
seleccionado, o LED amarelo está aceso. Além disso, utilizando
o mesmo botão é possível seleccionar a função de Poupança
de Energia em que a temperatura ambiente é aumentada em
4 ºC no modo de arrefecimento e reduzida em 4 ºC no modo de
aquecimento. O LED verde acende quando o modo de Poupança
de Energia está activo.
Selecção da temperatura
Tem como objectivo manter a temperatura no nível desejado. O valor de
referência no centro do intervalo é de 20°C.
Ao rodar o botão giratório para a posição com o símbolo (–), a temperatura é
reduzida relativamente à denição original (com o valor mínimo de 10°C).
Ao rodar o botão giratório para a posição com o símbolo (+), a temperatura é
aumentada relativamente à denição original (como valor máximo de 30°C).
Funções do interruptor DIL (LIGAÇÃO EM PONTE)
Controlos A - B - C - D
Interruptor DIL 1
Na posição de contacto aberto, permite activar a função de protecção
contra congelamento (
).
Interruptor DIL 2
Na posição de contacto aberto, permite o funcionamento da ventoinha à
velocidade seleccionada mesmo se a temperatura de referência for alcançada.
Interruptor DIL 3
Na posição de contacto aberto, restringe o intervalo do botão de selecção
da temperatura de acordo com os seguintes limites:
Arrefecimento: temperatura mínima seleccionável: 23°C.
Aquecimento: temperatura máxima seleccionável: 21°C.
Interruptor DIL 4
Na posição de contacto aberto, permite activar a ventoinha periodicamente
mesmo se a temperatura de referência for alcançada (amostragem de ar).
Interruptor DIL 5 (Control
os B e D)
Na posição de contacto aberto, permite activar a função Aumento do
Aquecimento (aquecimento adicional).
Interruptores DIL 6, 7 e 8 (Controlos C e D)
A posição destes interruptores DIL regula o controlo actual do motor; uma
tensão superior indica uma velocidade da ventoinha superior. A selecção é
efectuada de acordo com a seguinte tabela:
Conguração do interruptor DIL (LIGAÇÃO EM
PONTE)
Controlos A - B - C - D
Interruptor DIL 1
Fechado Protecção contra congelamento (
) desactivada.
ON Protecção contra congelamento (
) activada.
Interruptor DIL 2
Fechado Ventilação controlada por termóstato.
ON Ventilação contínua.
Interruptor DIL 3
Fechado Quadro de temperaturas desactivado.
ON Quadro de temperaturas activado.
Interruptor DIL 4
Fechado Funcionamento periódico da ventilação de ar desactivado.
ON Funcionamento periódico da ventilação de ar activado.
Controlos B e D
Interruptor DIL 5
Fechado Aquecimento do Compressor desactivado.
ON Aquecimento do Compressor activado.
Controlos C e D
NOTA: A predenição é com todos os interruptores DIL na posição
fechada.
Instruções de uso do sensor de temperatura
Sensor interno: Este sensor é utilizado em todas as instalações com o
controlomontado na unidade. Para o activar, feche a ligação de ponte JP1
como mostrado na gura A e na impressão da placa electrónica.
Sensor remoto: Este sensor é utilizado em todas as instalações com o
controlo montado na unidade. O mesmo é colocado na conduta de ar
reciclado, próximo ao ventilador. Para o activar, feche a ligação de ponte JP1
como mostrado na gura B e na impressão da placa electrónica.
NOTA: A predenição é com o sensor interno activado.
1 2 3 1 2 3
JP1
Sensor interno Sensor remotoFig. A
Fig. B
Interruptor DIL Velocidade do motor
6 7 8 BAIXA MÉDIA ALTA
Fechado Fechado Fechado
Æ
2V 6V 10V
Fechado Fechado ON
Æ
2V 4V 6V
Fechado ON Fechado
Æ
6V 8V 10V
Fechado ON ON
Æ
2V 3V 4V
ON Fechado Fechado
Æ
8V 9V 10V
ON Fechado ON
Æ
5V 6V 7V
ON ON Fechado
Æ
4V 6V 8V
ON ON ON
Æ
3V 6V 9V
