44
FONCTIONNEMENT
REGLAGES

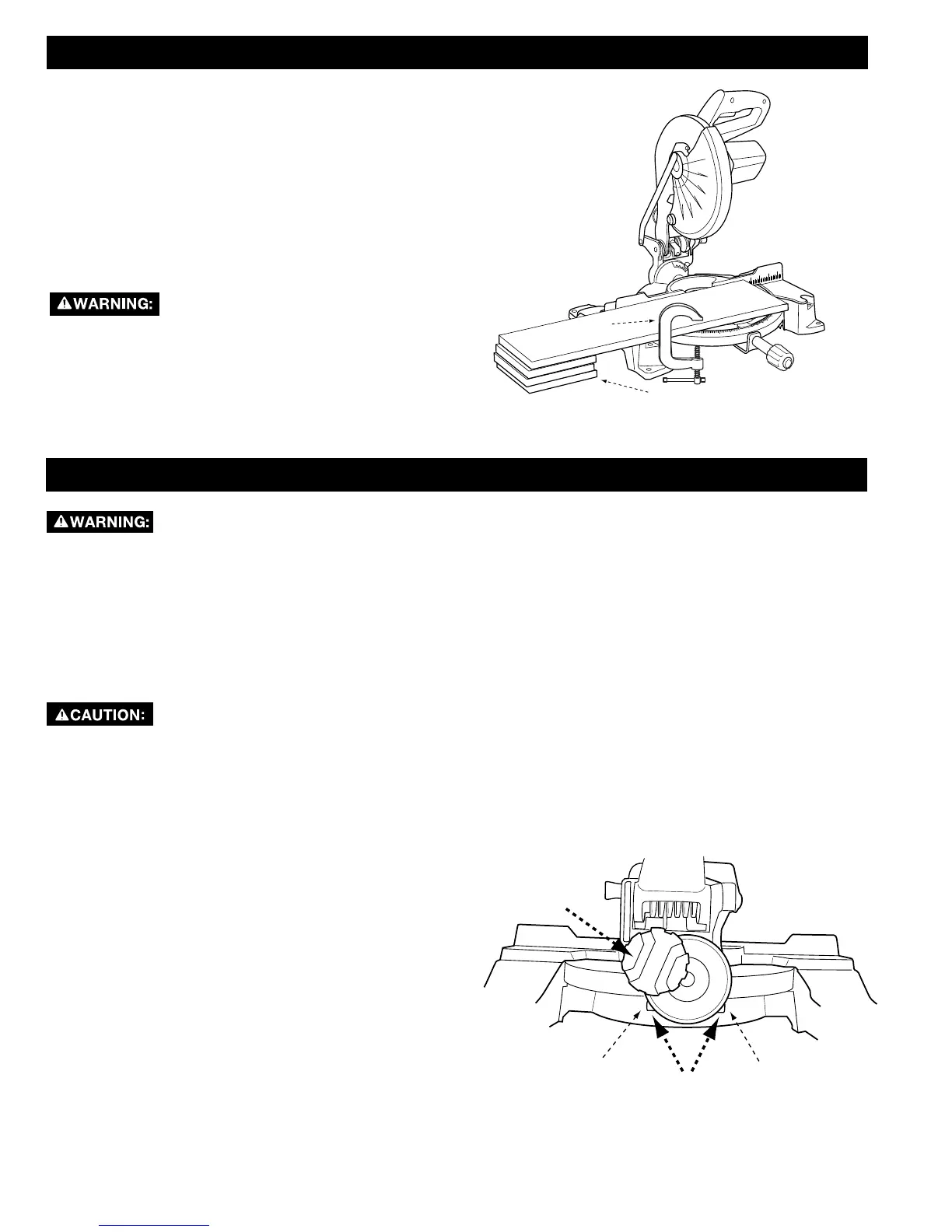

SOUTENIR DES PIECES LONGUES
Les pièces longues nécessitent un support additionnel.
Les supports doivent être placés sous la pièce, de
manière à ce qu’elle ne fléchisse pas. Les supports
doivent permettre à la pièce de reposer à plat sur la
base de la scie et la table de travail pendant la coupe tel
illustré en schéma 20. Dans la mesure du possible, utiliser
la bride de serrage optionnelle ou un serre-joint pour
maintenir la pièce sur la table.
Tenir les dispositifs de serrage à l’écart
des trajets de la lame et de l’assemblage
de pare-lame.
Avant d’effectuer tout réglage,
s’assurer que l’outil est débranché. Le
non respect de cet avertissement pourrait entraîner
des blessures graves.
La scie à onglets composés a été réglée en usine pour
effectuer des coupes très precises. Toutefois, certains
composants peuvent avoir été désalignés en raison du
les réglages indiqués ci-dessous pour s’assurer que la
scie effectue des coupes précises.
la lame et le passe-lame avant de
brancher la scie sur secteur.
BRAS PIVOTANT
Le bras de la scie devrait pouvoir se relever et
s’abaisser entièrement et librement. En position basse
et une fois la goupille de verrouillage enlevée, le bras
devrait pouvoir se relever tout seul. Si ce n’est pas le
cas et s’il y a du jeu dans le pivot, il devra être réparé
®
Clientèle au 800-223-7278.
VIS DE BUTEE POSITIVE
La position de la vis de réglage de la butée positive
a été réglée en usine et n’a normalement pas besoin
d’être réglée. Si la lame n’est pas d’équerre avec la
table, la vis de réglage de la butée positive doit de
nouveau être réglée.
1. Débrancher la scie.
2. Utiliser l’extrémité cruciforme de la clé de scie pour
desserrer la vis de réglage de la butée positive (A)
SCHEMA 20
SCHEMA 21
1
2
3
4
5
6
7
en la tournant dans le sens horaire.
3. Desserrer le bouton de verrouillage d’angle de
biseau (B) en le tournant dans le sens anti horaire.
4. Mettre la lame d’équerre par rapport à la table à
LAME SUR LA TABLE, en page 38.
5. Resserrer le bouton de verrouillage du biseau.
sur la table.
6. La scie a deux indicateurs d’échelle, un sur l’échelle
de biseau et l’autre sur l’échelle d’onglet. Une fois
les réglages d’alignement effectués, il peut être
nécessaire de desserrer les vis des indicateurs pour
les régler à zéro.
REMARQUE: Utiliser cette procédure pour vérifier que
la lame est d’équerre avec la table aux angles de 0° et
45°.
A
B
45º
0º
