Delta RPI H3A User Manual

附 錄 A
多功能繼電器
A.1多功能繼電器的輸出接線方式
本機另有支持一個多功能繼電器，透過它您可以自行外接一些設備，例如閃光燈或是蜂鳴器…
等等設備。此繼電器可以使用的組態設定控制有以下幾種：
• 逆變器異常的指示或市電狀態指示
• 功率控制
• 外接負載的控制
• 風扇控制
乾接點提供了一個逆變器狀態的遠端指示，當逆變器正常動作時，乾接點會呈現關閉狀態，此
時使用者可以透過軟體工具Monitor modbus的使用，即可操作先前所提過的幾項組態設定。
乾接點位置圖請參照圖A-1

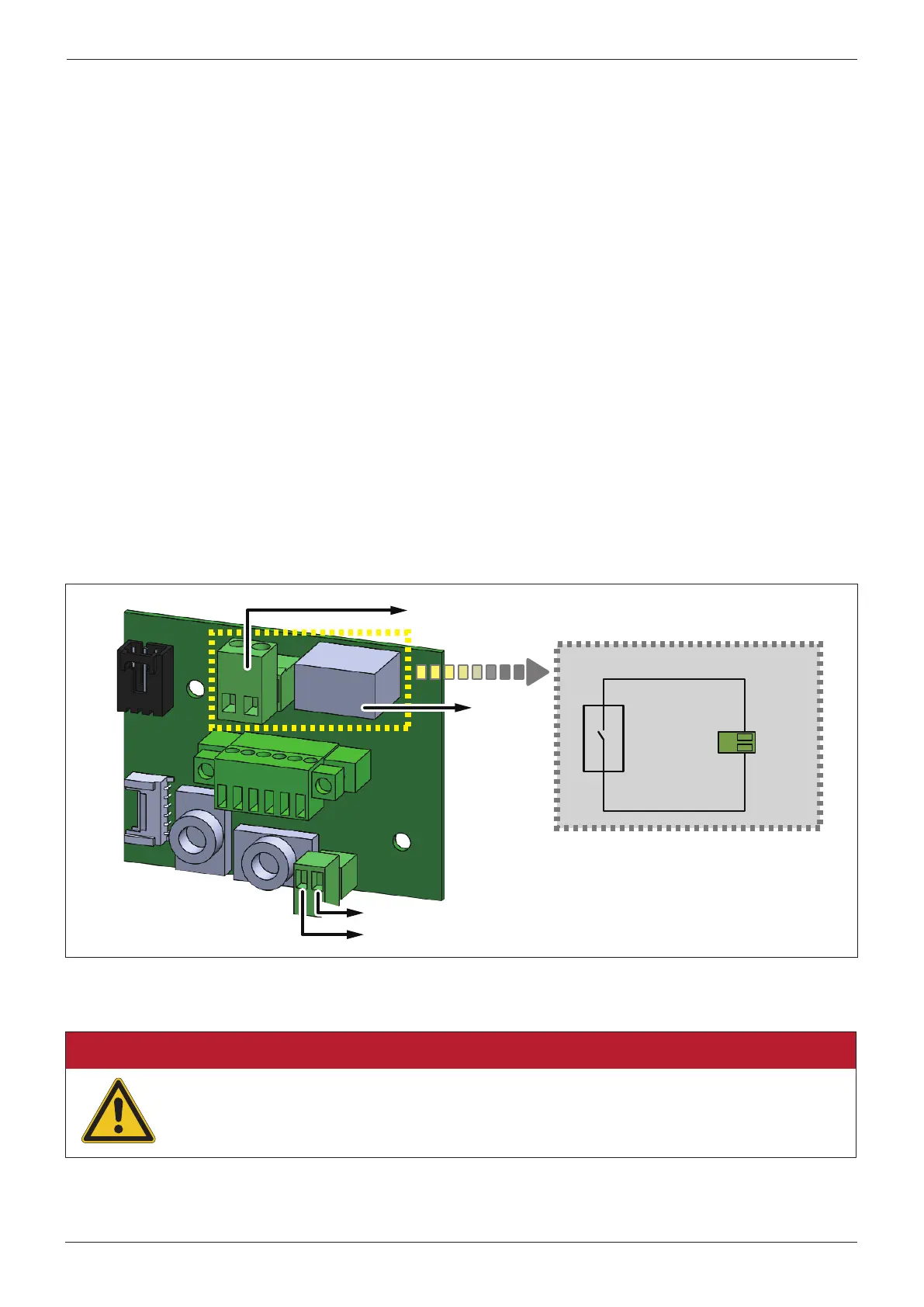

圖A-1 : 乾接點位置圖
警 告！
觸摸電子元件可能會產生靜電進而損毀該電子元件！
159
附 錄 A
Relay
Dry
contact
Equivalent circuit
12V
1
2
3
5
4
6
GND
Dry contact
Relay
