Denon DVD-1920 Operating Instructions

–
35
–
GE
Deutsch
135
7
9
2
46
8
10
1214
16
1820
11
13
15
1719
21
SIGNALSYSTEM
PAL-Farbsystem
UNTERSTÜTZTE DISCS
(1) DVD-Video-Discs, DVD-Audio-Discs
1-Layer 12 cm einseitige Discs, 2-Layer 12 cm einseitige
Discs, 2-Layer 12 cm doppelseitige Discs (1 Layer pro Seite)
1-Llayer 8 cm einseitige Discs, 2-Layer 8 cm einseitige
Discs, 2-Layer 8 cm doppelseitige Discs (1 Layer pro Seite)
(2) Super Audio-CD
(3) DVD-R/DVD-RW
(4) Compact Discs (Audio-CD, Video-CD)
12 cm-Discs, 8 cm-Discs
(5) CD-R/CD-RW
S-VIDEO-AUSGANG
Y-Ausgangspegel: 1 Vss (75 Ω/Ohm)
C-Ausgangspegel: 0,3Vss
Ausgangsanschlüsse: S-Steckverbinder, 1 Satz
VIDEO-AUSGANG
Ausgangspegel: 1 Vss (75 Ω/Ohm)
Ausgangsanschluss: Steckerbuchsen, 1 Satz
KOMPONENT-AUSGANG
Y-Ausgangspegel: 1 Vss (75 Ω/Ohm)
PB/CB-Ausgangpegel: 0,7 Vss (75 Ω/Ohm)
PR/CR-Ausgangspegel: 0,7 Vss (75 Ω/Ohm)
Ausgangsanschluss: Steckerbuchsen, 1 Satz
HDMI-AUSGANG
HDMI-Buchse, 1 Satz
AUDIO/VIDEO
21-polige Scart-Buchse
AUDIO-AUSGANG
Ausgangspegel: 2Vrms
2-Kanal (L, R)-Ausgangsanschluss: Steckerbuchse, 1 Satz
Mehrkanal-Ausgangsanschluss (FL, FR, C, SL, SR, SW):
Steckerbuchsen, 1 Satz.
AUDIO-AUSGANGSEIGENSCHAFTEN
(1) Frequenzgang
1 DVDs (linear PCM) : 4Hz bis 22kHz (48kHz-Abtastrate)
: 4Hz bis 44kHz (96kHz-Abtastrate)
: 4Hz bis 88kHz (192kHz-Abtastrate)
2 CDs : 4Hz bis 20kHz
3 Super Audio-CD : 4Hz bis 100kHz
(2) Signal-/Rauschspannungsabstand : 115dB
(3) Gesamtklirrfaktor : 1kHz CD: 0,004%
(4) Dynamikbereich : DVD: 100dB
CD: 98dB
DIGITALER AUDIO-AUSGANG
Optischer Digitalausgang: Optischer Steckverbinder, 1 Satz
Koaxialer Digitalausgang: Steckerbuchse, 1 Satz
STROMVERSORGUNG
WS 200-240V, 50Hz
LEISTUNGSAUFNAHME
15W (Standby: 1W)
MAXIMALE ÄUSSERE ABMESSUNGEN
435 (Breite) x 75 (Höhe) x 310 (Tiefe) mm
(einschließlich vorstehender Teile)
GEWICHT
2,6 kg (5,72 lbs)
FERNBEDIENUNG
RC-1017
Infrarot-Impuls
Stromversorgung: Gleichstrom 3 Volt, 2 R6P/AA-Batterien

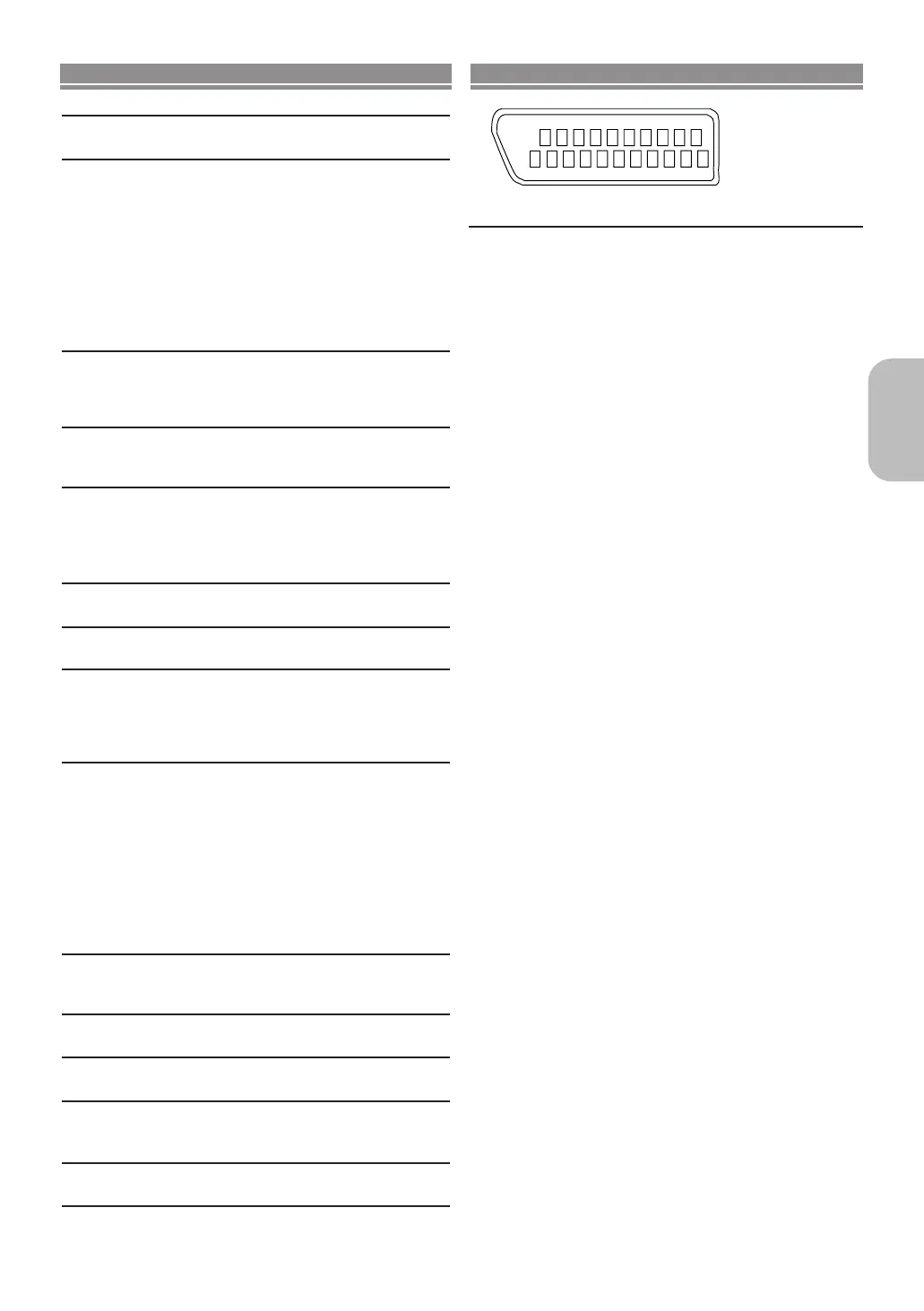

TECHNISCHE DATEN STIFTBELEGUNG (AV1)
Kontakte, Signalpegel und Impedanzen
Kontakt 1
Audio-Ausgang (rechts): 2,0 V effekt/ 1kOhm
Kontakt 3
Audio-Ausgang (links): 2,0 V effekt/ 1kOhm
Kontakt 4
Audio, Erdung
Kontakt 5
RGB, Erdung (blau)
Kontakt 7
RGB-Ausgang (blau): 0,7 Vs-s/ 75 Ohm
Kontakt 8
Funktionswahl-Umschaltsteuerung
L: 0,0~2,0V Gleichstrom
Stromversorgung
ausgeschaltet
M: 4,5~7,0V Gleichstrom
Breitbild-Modus (16:9)
H: 9,5~12,0V Gleichstrom
Normaler Modus (4:3)
Kontakt 9
RGB, Erdung (grün)
Kontakt 11
RGB-Ausgang (grün): 0,7 Vs-s/ 75 Ohm
Kontakt 13
RGB, Erdung (rot)
Kontakt 14
RGB-Umschaltsteuerung, Erdung
Kontakt 15
RGB-Ausgang (rot): 0,7 Vs-s/ 75 Ohm
Kontakt 16
RGB-Umschaltsteuerung
H: 1~3V Gleichstrom RGB-Modus
Kontakt 17
Video-Ausgangssignal, Erdung
Kontakt 18
Video-Eingangssignal, Erdung
Kontakt 19
Video-Ausgang (CVBS): 1,0 Vs-s/ 75 Ohm
Kontakt 21
Gemeinsame Erdung (Abschirmung)
E61E2/E3ED(GE).qx3 05.7.21 13:22 Page 35

Denon DVD-1920 Specifications

Audio Outputs

analog output	1 set (L/R)
multi channel output	1 set (Front L/R, Center, Surround L/R, Subwoofer)
optical digital output	1
coaxial digital output	1
HDMI output	1

CD Audio Specifications

frequency response	4 Hz - 20 kHz
signal-to-noise ratio	115 dB
dynamic range	98 dB
total harmonic distortion	0.004%

Video Outputs

composite video output	1.0 Vp-p (with 75 ohms load)
S-Video output Y	1.0 Vp-p (with 75 ohms load)
S-Video output C	0.286 Vp-p
component video output Y	1.0 Vp-p (with 75 ohms load)
component video output Pb/Cb	0.648 Vp-p (with 75 ohms load)
component video output Pr/Cr	0.648 Vp-p (with 75 ohms load)
HDMI output version	1.1

General Specifications

power supply	AC 120 V, 60 Hz
power consumption	20 W
standby power consumption	1 W
dimensions (W x H x D)	435 x 75 x 310 mm
dimensions (W x H x D) inches	17-3/32 x 2-61/64 x 12-13/32 inches
weight	2.6 kg
weight in pounds	5.72 lbs
