Beszerelés |
Telepítési útmutató | Dräger Interlock
®
5x00/7x00 345
4.7 Az ajtóérintkező csatlakoztatása
A készülék (opcionálisan) úgy is telepíthető, hogy már az ajtózár vagy az ajtó
kinyitásakor aktiválódjon. Ezzel lecsökkenthető az a várakozási idő, amelyet a
vezetőnek a készülék légalkohol teszt leadására való üzemkészségéig ki kell
várnia.
● A készülék fehér kábelét (15. csatlakozó (lásd: "A vezérlőegység
csatlakozóvezetékeinek leírása", 337. oldal)) csatlakoztassa a jármű egy
olyan vezetékéhez, amely az ajtó nyitásakor 12 V-ot kap (pl. a belső
világításon keresztül).
4.8 A komponensek rögzítése

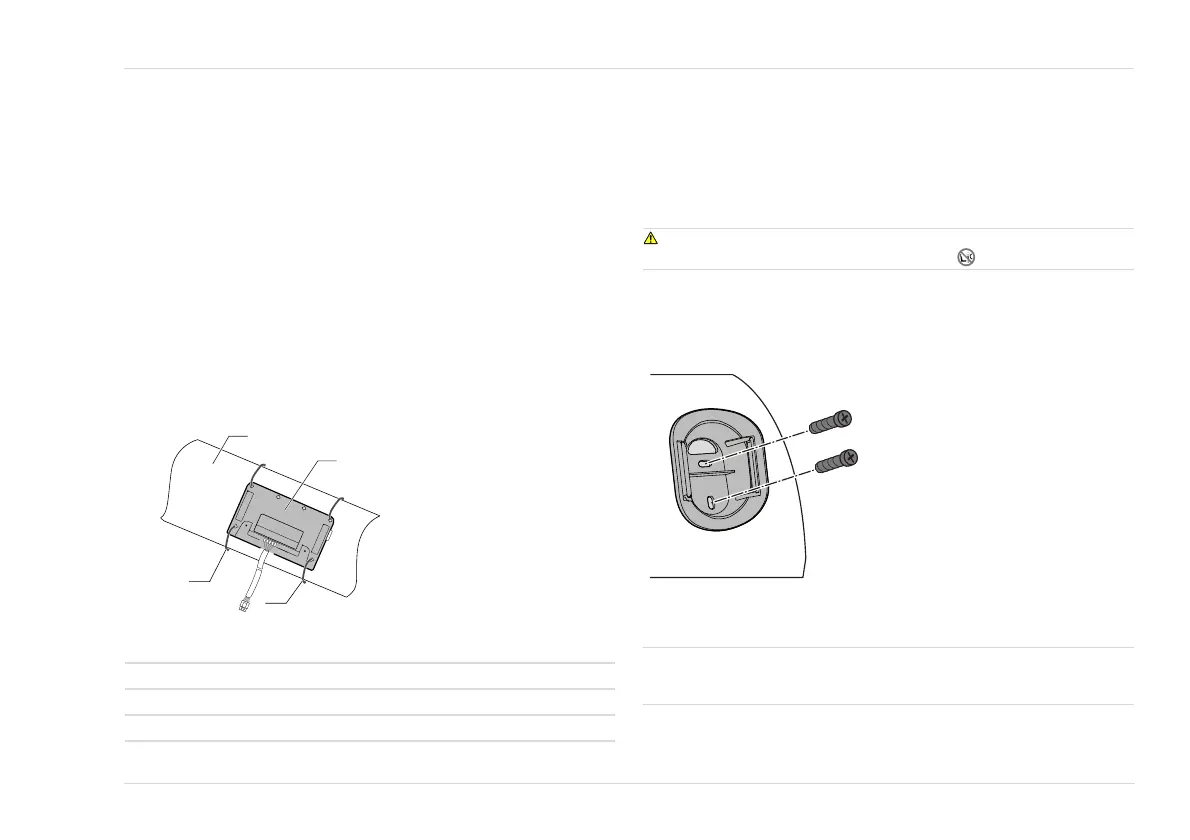

4.8.1 Vezérlőegység
1. A vezérlőegységet kábelkötözőkkel erősítse hozzá egy támasztóelemhez
(pl. a kormányoszlophoz). Ehhez a kábelkötözőt vezesse át a
vezérlőegység rögzítőnyílásain, majd erősítse rá a támasztóelemre; vagy
pedig a kábelkötözőt tekerje a vezérlőegység és a támasztóelem köré.
Példa:
2. A vezérlőegység kábelét lehetőleg rejtetten vezesse és erősítse fel.
3. A kézi készülék spirális csatlakozókábelét dugja be a vezérlőegységbe.
4. Szerelje vissza a burkolatot.
4.8.2 Kézi készülék
A kézi készülék járműben való rögzítéséhez használja az erre szolgáló tartót.
FIGYELMEZTETÉS
A kézi készülék tartóját ne helyezze a légzsák elé.
● A rögzítési helyet úgy válassza ki, hogy a kézi készülék ne legyen zavaró,
ám a vezető könnyen hozzáférhessen.
● A tartót csavarokkal erősítse fel. Ügyeljen rá, hogy a rögzítőcsavarok mindig
kellően mélyre legyenek becsavarozva.
4.9 A működés ellenőrzése
MEGJEGYZÉS
A járműakkumulátor beszerelését követően ismét csatlakoztatni kell.
A készülék működését ellenőrizze a használati útmutató szerint.
1. Az Interlock a gyújtás (15. csatlakozó) vagy a digitális bemenet útján (pl.
jármű belső világítása bekapcsolva/járműzárak kinyitva) felügyel.
49479
1 Vezérlőegység
2 Kábelkötöző
3 Kormányoszlop
1
2
3
2
49480
A
I
R
B
A
G
