5 Installation und Inbetriebnahme
5.1
Installation
Personal:
n
Mechaniker
n
Servicepersonal
n
Fachkraft
1. Mehrfunktionsventil mit Hilfe der mitgelieferten Kunststof
fschneidschrauben (Pos. 3)
auf Haltewinkel (Pos. 4) oder ähnliche Montageplatte montieren.
2. Haltewinkel an einer W
and befestigen.
3. Dosier- und Rücklaufleitung anschließen.
4. Schlauch (Pos. 5) gerade abschneiden.
5. Überwurfmutter (Pos. 6) und Druckstück (Pos. 7) über Schlauch schieben und zum
Anschlagbund auf Anschlussnippel (Pos. 8) stecken.
6. O-Ring (Pos. 9) in die O-Ring-Nut legen und Überwurfmutter (Pos. 6) festziehen.
VORSICHT!
Die Rücklaufleitung (Entlüftungsleitung) muss immer angeschlossen
werden. Das Mehrfunktionsventil ist kein absolut abdichtendes
Absperrorgan. Der Mindestquerschnitt muss entsprechend der V
entilgröße
eingehalten werden (
Ä
Kapitel 9 „Technische Daten“ auf Seite 31).
Bei Dosiermitteln, die zur Kristallisation neigen, kann die Überdruckfunktion
unter Umständen nicht gewährleistet werden.

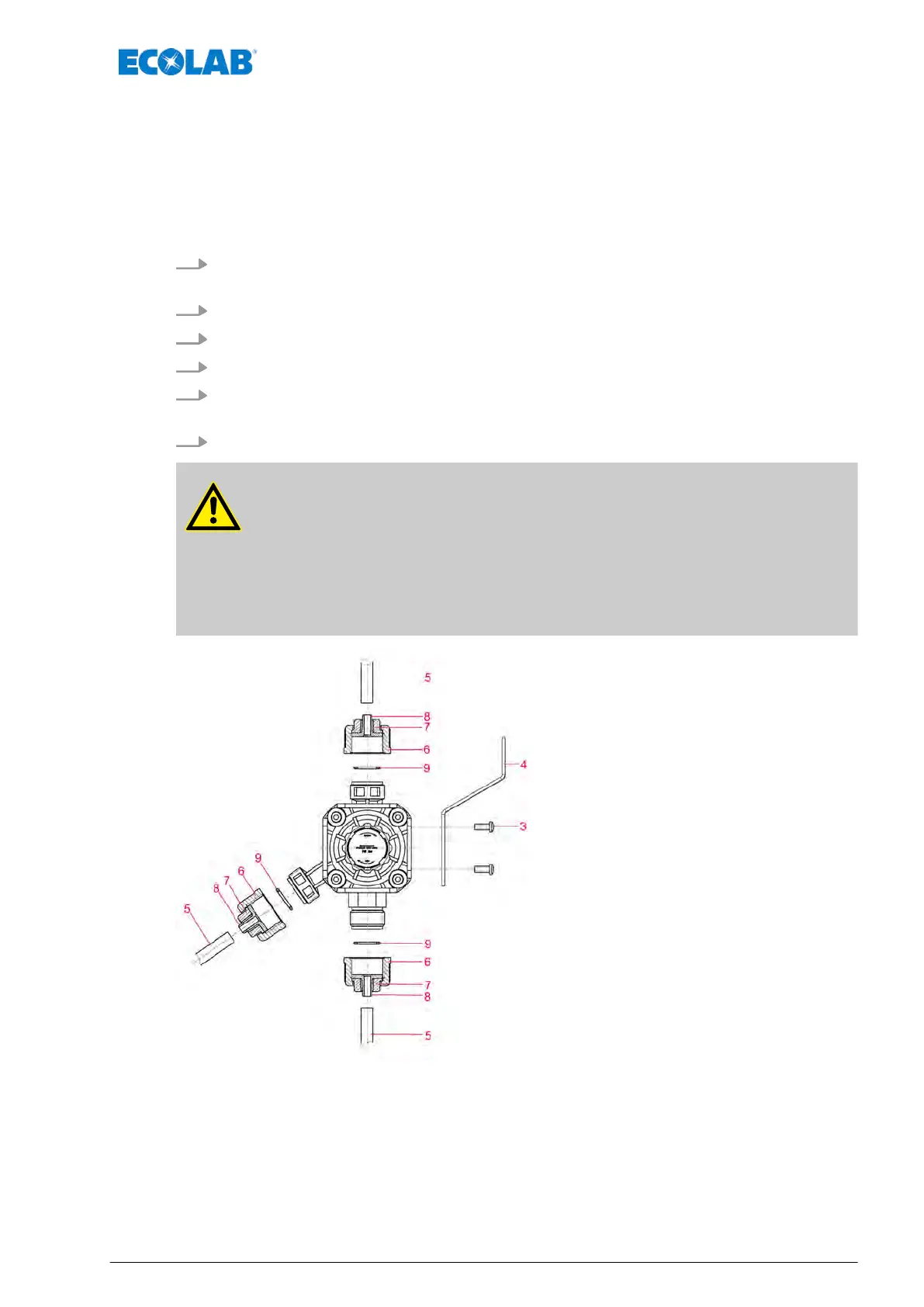

Abb. 2: Installation
3 Kunststoffschneidschraube
4 Haltewinkel
5 Schlauch
6 Überwurfmutter
7 Druckstück
8 Anschlussnippel
9 O-Ring
Installation und Inbetriebnahme
23 417101224 Rev. 05-05.2019
