5.2.2 Réglage de la surpression (fonction de surpression)
À l'usine, la pression d'ouverture (surpression) a été ajustée à 0,5 ou 1 MPa (5 ou. 8 bar)
+ 20 %.
S'il faut une autre pression, celle-ci peut être ajustée de la manière suivante:
1. Enlever le disque de recouvrement (Pos. 10) du bouton de commande de la fonction
de maintien de pression à la main ou à l’aide d’un petit tournevis.
2. Desserrer la vis (Pos. 1
1) et retirer le bouton de commande (Pos. 2).
3. Sortir légèrement le bouton de réglage (Pos. 12) et tourner pour régler la pression
d’ouverture désirée. L
’échelle appliquée sur le couvercle de la soupape sert
d’orientation (chaque trait correspond à une différence d’0,1 MPa (1 bar)).
4. Ensuite, fixer le bouton de réglage une nouvelle fois en le poussant à fond, poser le
bouton de commande, serrer la vis et faire encliqueter la vis.

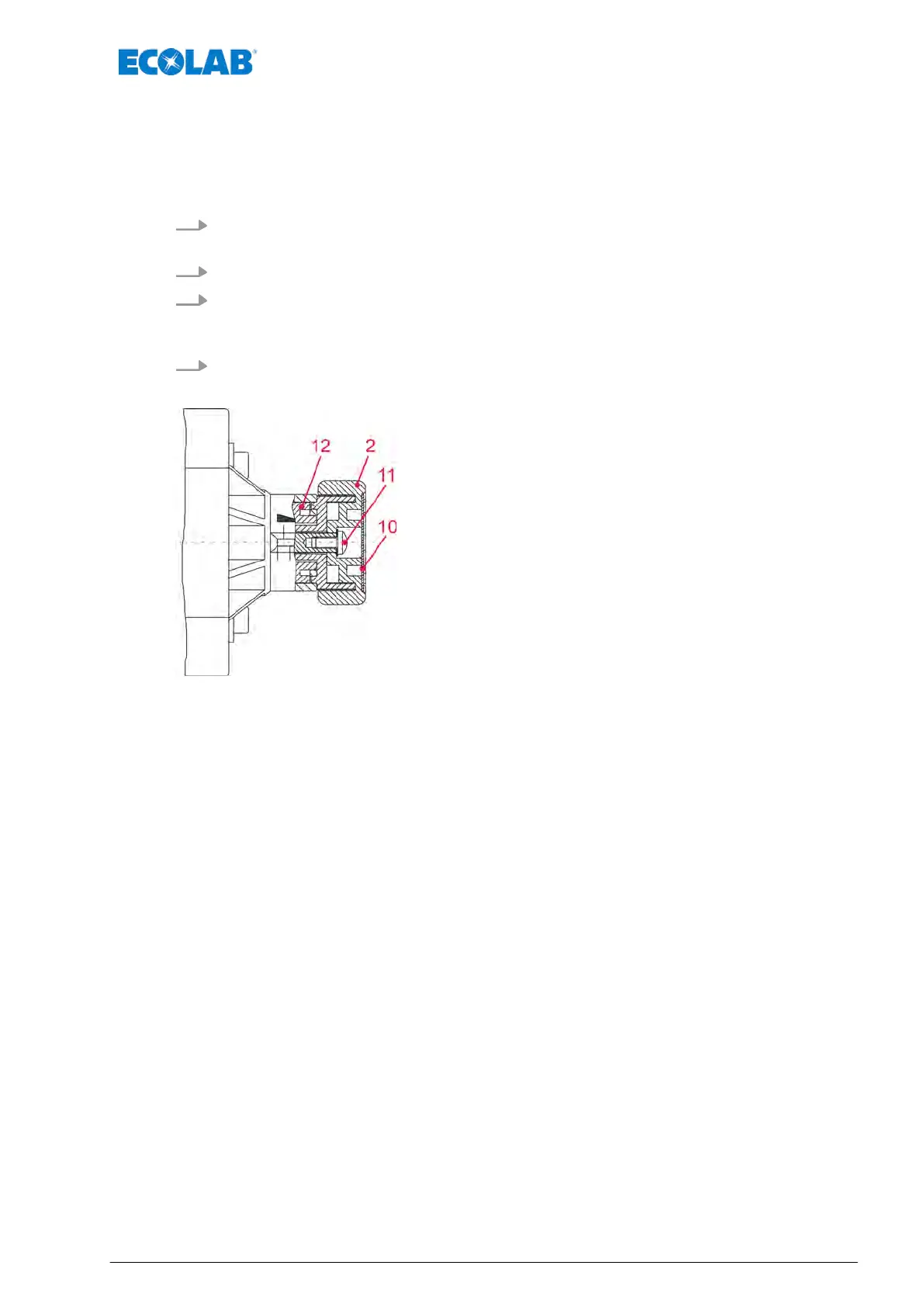

Fig. 4 : Réglage de la surpression (fonction de surpression)
2 Bouton de commande
10 Disque de recouvrement
11 Vis
12 Bouton de réglage
Installation et mise en marche
25 417101224 Rev. 05-05.2019
