4 Fonctionnement et utilisation
4.1
Superstructure

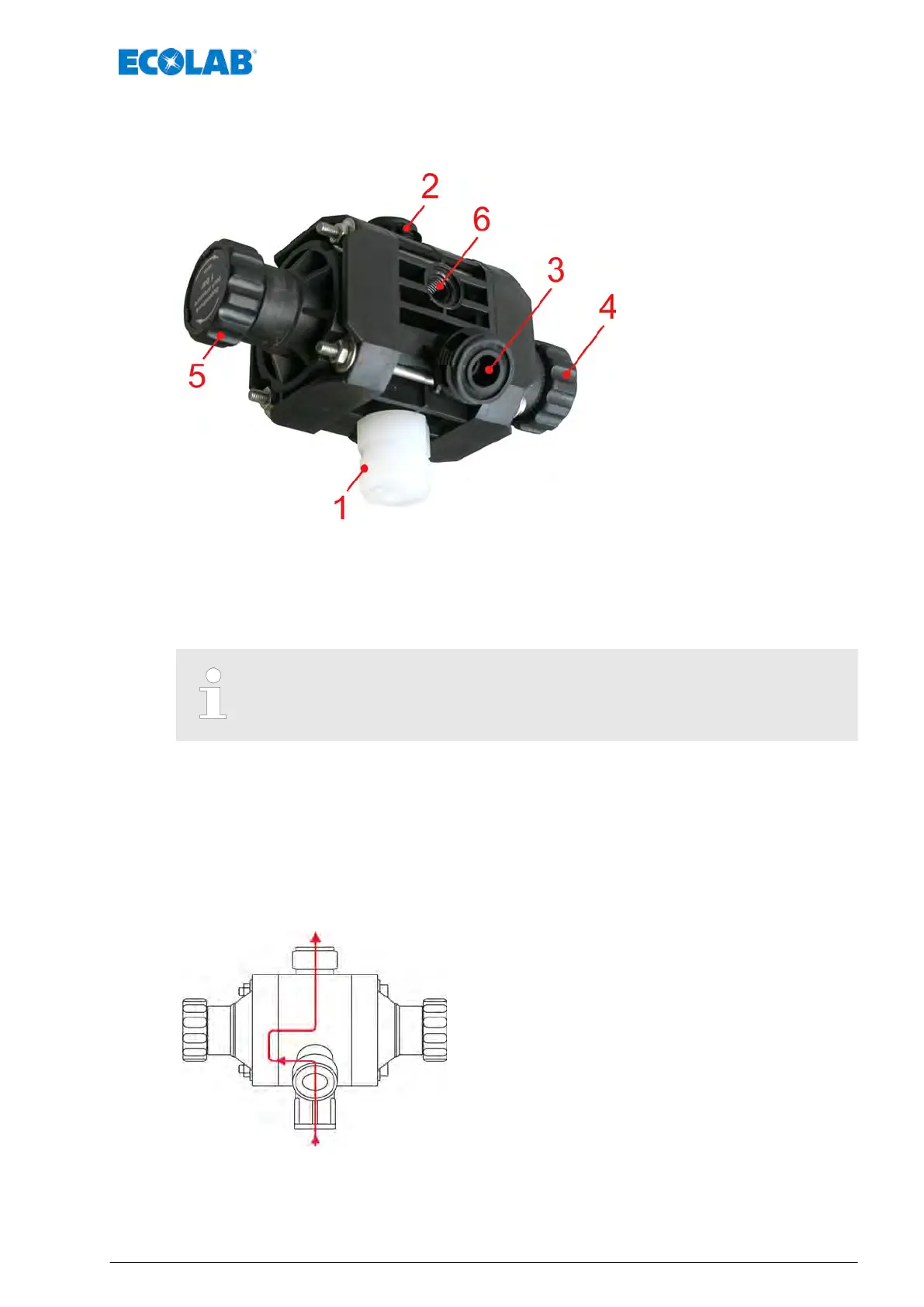

Fig. 1 : MFV II-III - superstructure
1 Entrée de la vanne (de la pompe)
2 Sortie de la vanne (vers la conduite de dosage)
3 Raccord de dérivation (au réservoir)
4 Surpression : purge / vidange (bouton de réglage "B")
5 Côté maintien de pression : Vidange (bouton de
réglage "A")
6 raccord manométrique
Nous recommandons l'utilisation d'un manomètre pour pouvoir lire la
contre-pression.
4.2 Description fonctionnelle
Deux membranes équilibrées par ressort réalisent les fonctions suivantes.
4.2.1
Fonction de maintien de la pression
Protection contre l’aspiration à vide dans la conduite de
dosage et contre le siphonage à vide par génération d’une
contre-pression artificielle.
Pour le service normal, un clapet à membrane doit être
enfoncé contre une pression de ressort d’0,1 MPa (1 bar) pour
permettre le passage dans la conduite de dosage par la
pression de refoulement de la pompe de dosage.
Fonctionnement et utilisation
21 417101224 Rev. 05-05.2019
