6.1 Austausch der Membrane
1. Dosierpumpe abschalten und Druckleitung entleeren
(
Ä
Kapitel 4.2.4 „ Entleerungsfunktion“ auf Seite 22).
2. Gehäuseschrauben (Pos. 13) lösen und Ventildeckel (Pos. 14) abnehmen.
3. Abdeckscheibe (Pos. 10) am Betätigungsknopf per Hand oder mit einem kleinen
Schraubenzieher entfernen.
4. Schraube (Pos. 1
1) lösen und Membrane (Pos. 15) austauschen.
5. Die Gehäuseschrauben gleichmäßig diagonal anziehen (3-4 Nm).

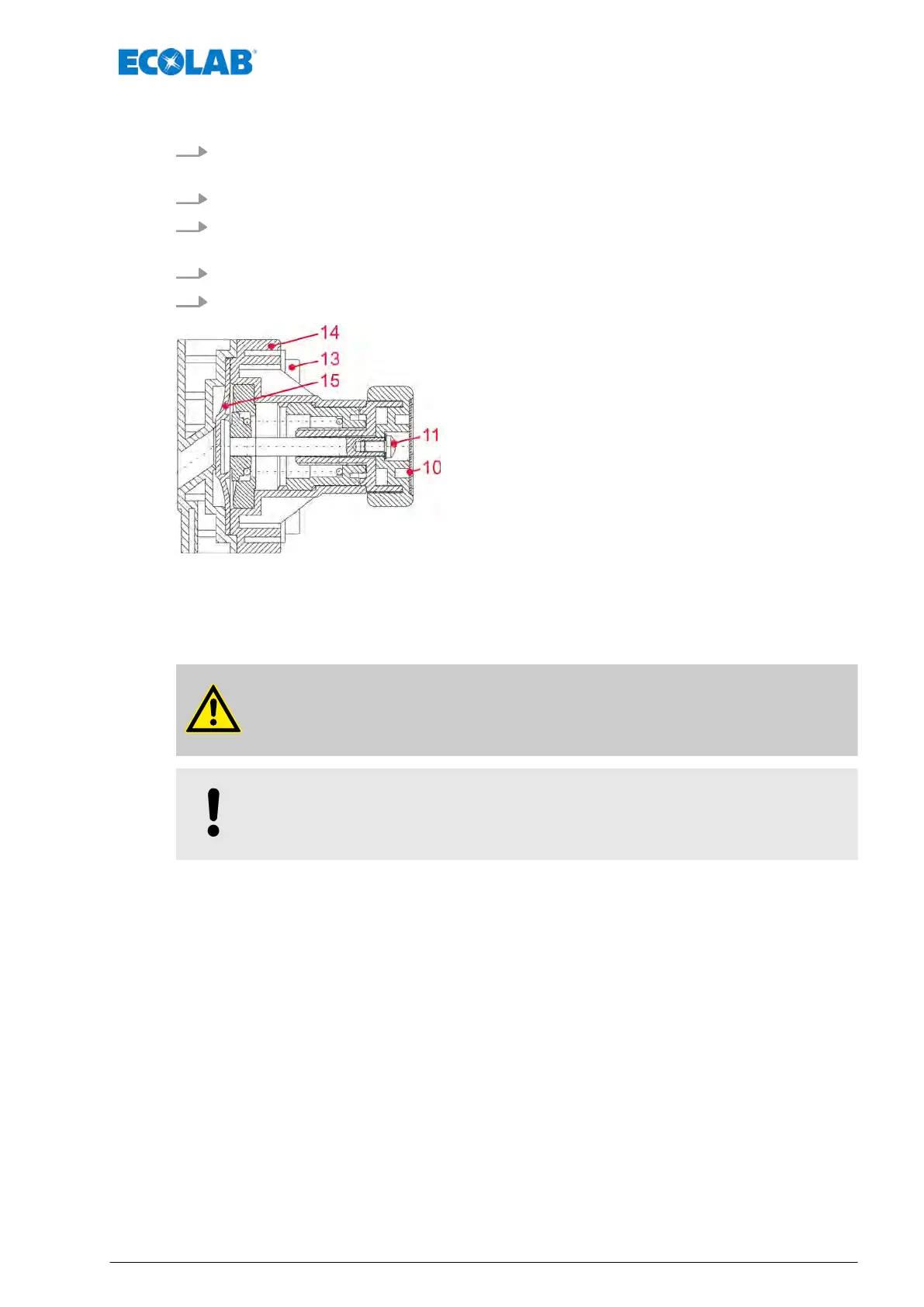

Abb. 5: Austausch der Membrane
10 Abdeckscheibe
11 Schraube
13 Gehäuseschrauben
14 Ventildeckel
15 Membrane
VORSICHT!
Beim Lösen der Schraube (Pos. 1
1) muss aufgrund der Federvorspannung
unbedingt die Membrane festgehalten werden.
HINWEIS!
V
entilschrauben-Anzugsmoment nach 24 Stunden nachziehen.
Anzugsmoment 3 - 4 Nm.
Wartung
27 417101224 Rev. 05-05.2019
