5 Installation et mise en marche
5.1
Installation
Personnel :
n
Mécanicien
n
Personnel d'entretien
n
Personne qualifiée
1. Monter la soupape multifonctions sur une équerre de fixation (Pos. 4) ou une plaque
de montage comparable à l'aide des vis autotaraudeuses en plastique (Pos. 3)
comprises dans la fourniture. Fixer l'équerre de fixation sur un mur
.
2. Raccorder la conduite de dosage et la conduite de retour
.
3. Couper le tuyau (Pos. 5) proprement.
4. Pousser écrou-raccord (Pos. 6) et bague de serrage (Pos. 7) sur le tuyau et enficher
le tuyau dans le raccord (Pos. 8) jusqu'au collet de butée.
5. Placer le joint torique (Pos. 9) dans la rainure prévue et serrer l'écrou-raccord
(Pos. 6).
ATTENTION !
La conduite de retour (conduite de purge) doit toujours être branchée. La
soupape multifonction ne représente pas un organe d'arrêt qui rende
absolument étanche. La coupe transversale minimum doit être conforme à
la dimension de la soupape (
Ä
Chapitre 9 « Spécifications techniques »
à la page 32).
Dans le cas de fluides de dosage qui ont tendance à se cristalliser, la
fonction de surpression ne peut pas être garantie dans certaines
circonstances.

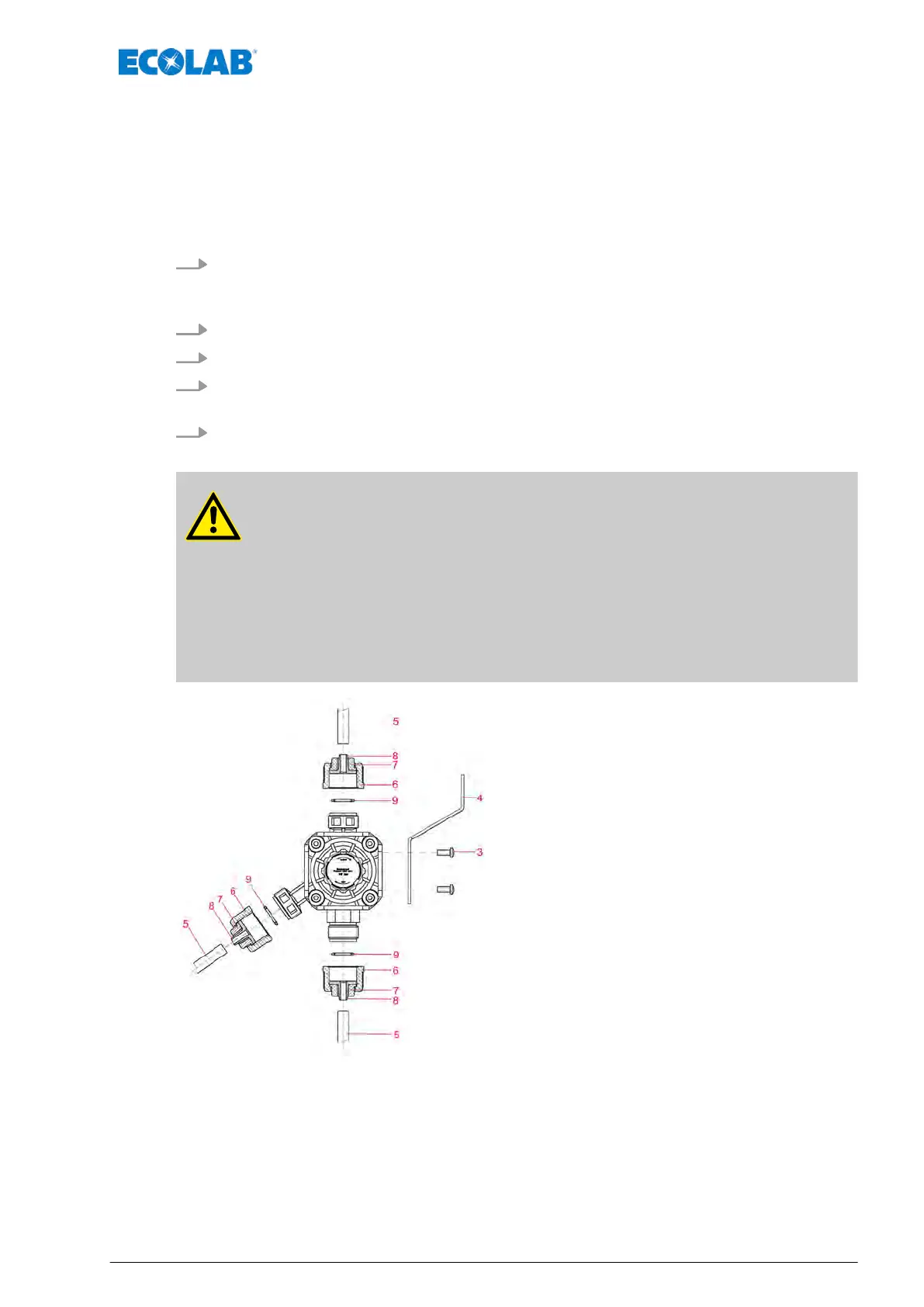

Fig. 2 : Installation
3 Vis autotaraudeuse en plastique
4 Équerre de fixation
5 Tuyau
6 Écrou-raccord
7 Bague de serrage
8 Le ajutage
9 Joint torique
Installation et mise en marche
23 417101224 Rev. 05-05.2019
