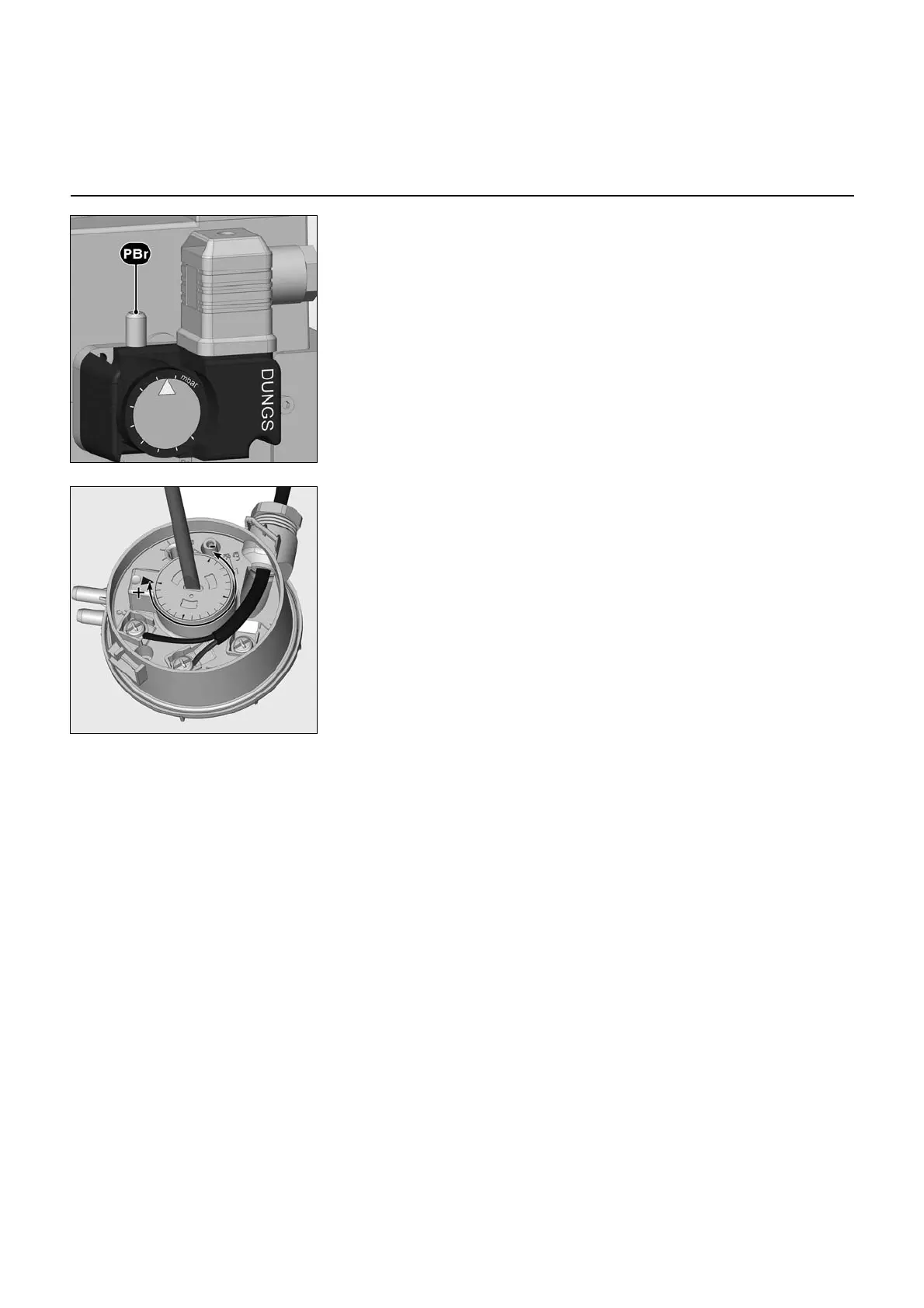

Instelling gaspressostaat
• Voor instelling van de uitschakeldruk: Het
deksel van de gaspressostaat verwijderen.
• Meetinrichting voor gasdruk pBr
aansluiten.
• Brander starten.
• Gasdruk voor blok verminderen door het
vernauwen van de kogelkraan, tot ofwel:
- gasdruk pBr na het blok vermindert tot
70%
- de stabiliteit van de vlam zichtbaar
afneemt
- de CO-waarde stijgt
- of het vlamsignaal verslechtert merkbaar
• De instelschijf rechtsom draaien, tot de
gaspressostaat de brander uitschakelt.
• Door verder rechtsom draaien de
gaspressostaat 10% hoger dan de
gemeten uitschakelwaarde instellen.
De instelwaarde van de gasdrukschakelaar
moet hoger liggen dan de ventilatordruk,
maar lager dan de gasdruk na het gasventiel.
Als de zo vastgestelde
onderbrekingswaarde hoger is dan
150 mbar, stel dan de drukbewaker in
op 150 mbar.
Controle van het uitschakelpunt:
• Manuele afsluiter openen
• Brander starten
• Manuele afsluiter sluiten
Het gasgebrekprogramma moet starten,
zonder dat de branderautomaat een
uitschakelen in storingstoestand veroorzaakt.

Instelling luchtpressostaat
Voorinstelling van de fabriek: 1,0mbar
Het schakelpunt moet bij het inregelen
worden getest en bijgeregeld.
• Het drukmeetapparaat installeren,
daartoe T-stuk in de drukleiding
bouwen.
• Brander in werking stellen.
• Schakelpunt ongeveer 15% onder de
nu aanwezige uitschakeldruk
instellen.
Inbedrijfstelling
Instelling luchtpressostaat
Instelling gaspressostaat
Werkingscontrole
Werkingscontrole
Een controle van de vlambewaking moet
zowel bij het eerste gebruik als ook na
een revisie of een lange stilstand van de
installatie worden uitgevoerd.
- Opstarttest met gesloten gasventiel:
Op het einde van de veiligheidstijd
moet de branderautomaat overgaan
op gasgebrek of storing.
- Opstarten met gesloten
luchtpressostaat:
De brander gaat na een controletijd
van 8 sec. over op storing.
- Opstartpoging met geopende
luchtpressostaat:
Na een wachttijd van 60 sec. gaat de
branderautomaat over op storing.
- Opstartpoging met korte, geopende
luchtpressostaaat gedurende de
voorventilatie:
De branderautomaat start het
voorventilatieprogramma opnieuw,
wanneer de luchtdruk binnen 60 sec.
opnieuw voorhanden is, anders volgt
een uitschakelen in storingstoestand.
