04/2011 - Art. Nr. 4200 1037 0000A8
Peilglaskoeling
Het branderhuis kan met een R1/8"-
aansluiting voor de opname van een
leiding voor de peilglaskoeling van de
ketel worden voorzien.
• Hiervoor gietrand 6 doorboren en 1/8"-
schroefdraad snijden.
Voor aansluitnippel en verbindingsslang
toebehoor Art. Nr. 12 056 459
gebruiken.

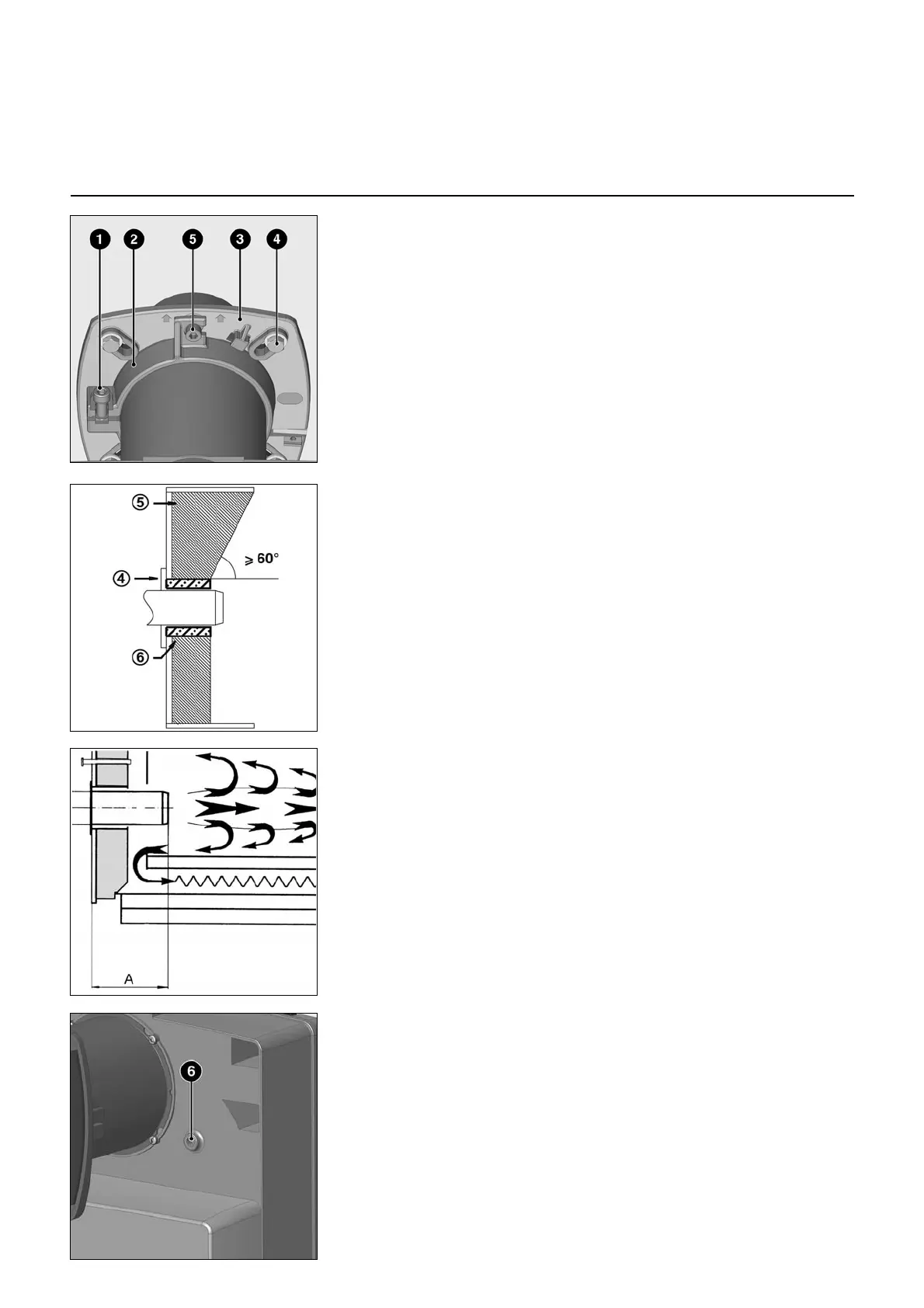

Montage van de brander
De branderflens 3 is uitgerust met
langgaten en kan voor een gat- van 150
- 184mm worden gebruikt. Deze maten
voldoen aan EN 226.
Door verschuiven van buizensteun 2 op
de branderbuis kan de insteekdiepte
van het mengtoestel aangepast worden
aan de afmetingen van de
verbrandingsruimte. De insteekdiepte bij
het in- en uitbouwen ongewijzigd.
Door de buizensteun 2 wordt de brander
op de aansluitflens en dus aan de ketel
bevestigd. De verbrandingsruimte wordt
hierdoor dicht afgesloten.
Inbouwen:
• Aansluitflens 3 met bouten 4 aan de
ketel bevestigen
• Buizensteun 2 op branderbuis
monteren en met bout 1 bevestigen.
Bout 1 met een aantrekmoment van
max. 6 Nm vastdraaien.
• Brander enigszins draaien, in de flens
invoeren en met bout 5 bevestigen.
Uitbouwen:
• Bout 5 losdraaien
• Brander uit de bajonetsluiting draaien
en uit de flens trekken.
Bij ketels met omkeerverbranding moet
rekening gehouden worden met de
minimale insteekdiepte A van de
vlambuis conform opgave van de
ketelfabrikant.
Montage
Montage van de brander
Inbouwdiepte van de branderbuis en
inmetselen
Bij verwarmers zonder gekoelde
voorwand is, in zoverre de ketelfabrikant
geen andere opgave doet, een
gemetselde bekleding of een isolatie 5,
zoals hiernaast afgebeeld, noodzakelijk.
Het inmetselen mag de voorkant van de
vlambuis niet overlappen en moet met
niet meer dan 60° conisch toelopen. De
luchtspleet 6 moet worden opgevuld met
een elastisch, onbrandbaar
isolatiemateriaal.
Voor een montage van de brander
in omgekeerde positie, moet ook
de weergave worden omgekeerd.
Hiertoe houdt u, als de brander
onder spanning staat, de toetsen
BP1 en BP2 tegelijk ingedrukt tot
u de verandering constateert.
Dit is alleen mogelijk als de
brander is gestopt!
Roofgasafvoersysteem
Om eventuele geluidshinder te
voorkomen, dient bij de verbinding van
de ketel met het rookgaskanaal het
gebruik van aansluitstukken met een
rechte hoek te worden vermeden.
