Montage
Gasstraat

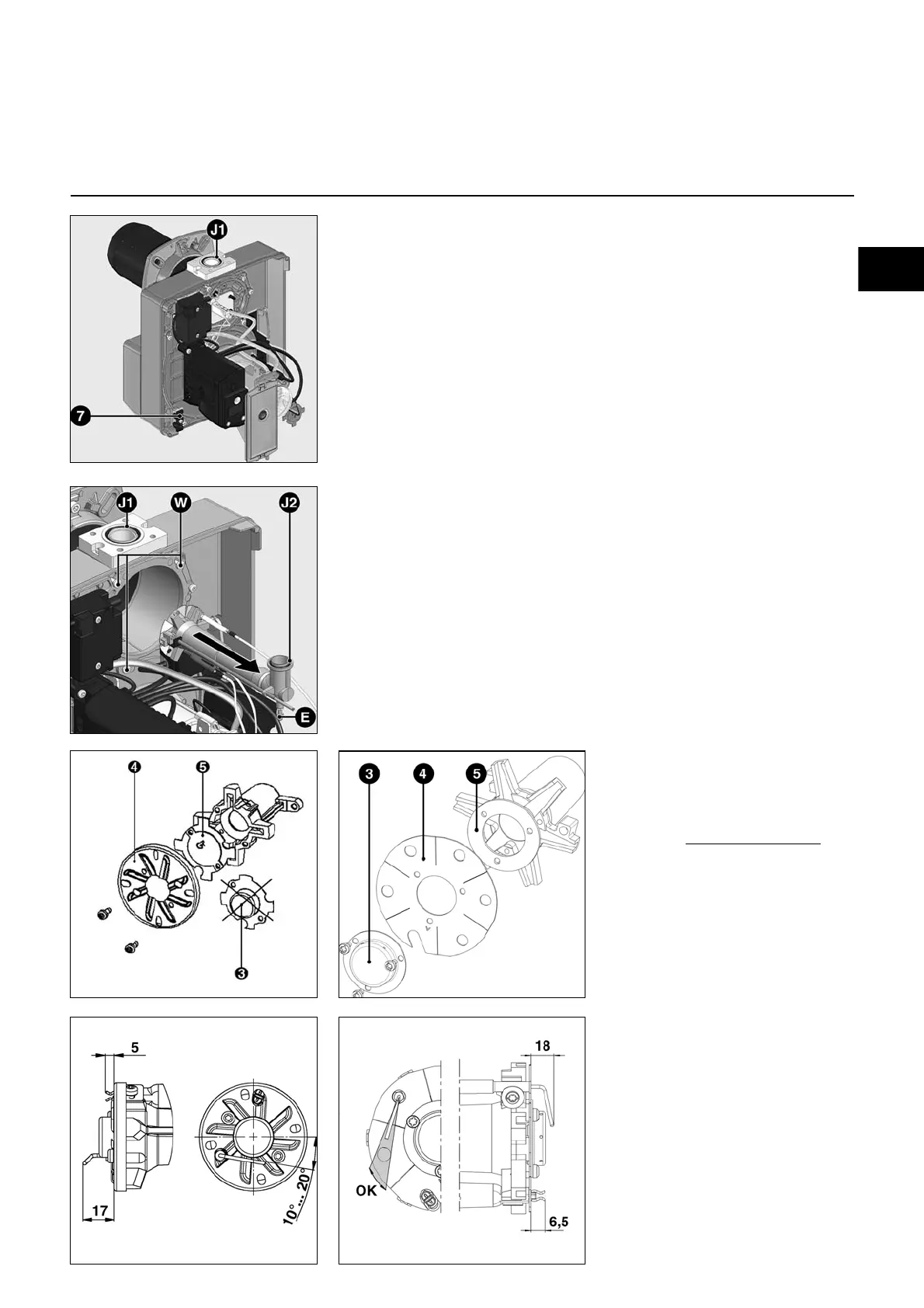

Controle/instelling van de branderkop
Montage van de gasarmatuur
• Controleren of ringafdichting J1
aanwezig is en correct op de flens ligt.
• Gasarmatuur rechts of links met
spoelen in bovenste verticale stand
bevestigen.
• Let op de circulatierichting.
• Aansluitkabel voor gasarmatuur door
slangbeugelklem 7 geleiden en bij
gasarmatuur aansluiten.
Controle van het mengtoestel
• De drie dekselbouten W losmaken.
• Deksel verwijderen.
• Contramoer E van de gasbuissteun
losmaken
• Borgbout losmaken
• Mengtoestel eruit trekken.
Instelling op vloeibaar-gaswerking
Brander VG 2.140
• Steungaskap 3 en stuwschijf 4
demonteren.
• Tussenstuk 5 (bij behuizing geleverd)
monteren.
Stuwschijf 4 zonder steungaskap
3
weer monteren.
Instelling op vloeibaar-gaswerking
Brander VG 2.200
• Steungaskap 3 en stuwschijf 4
demonteren.
• Tussenstuk 5 (bij behuizing geleverd)
monteren.
• Stuwschijf 4 en steungaskap 3 weer
monteren.
Controle van het mengtoestel
• Instelling van de ionisatiesonde en de
ontstekingssonde volgens
afbeeldingen controleren.
