04/2011 - Art. Nr. 4200 1037 0000A 3

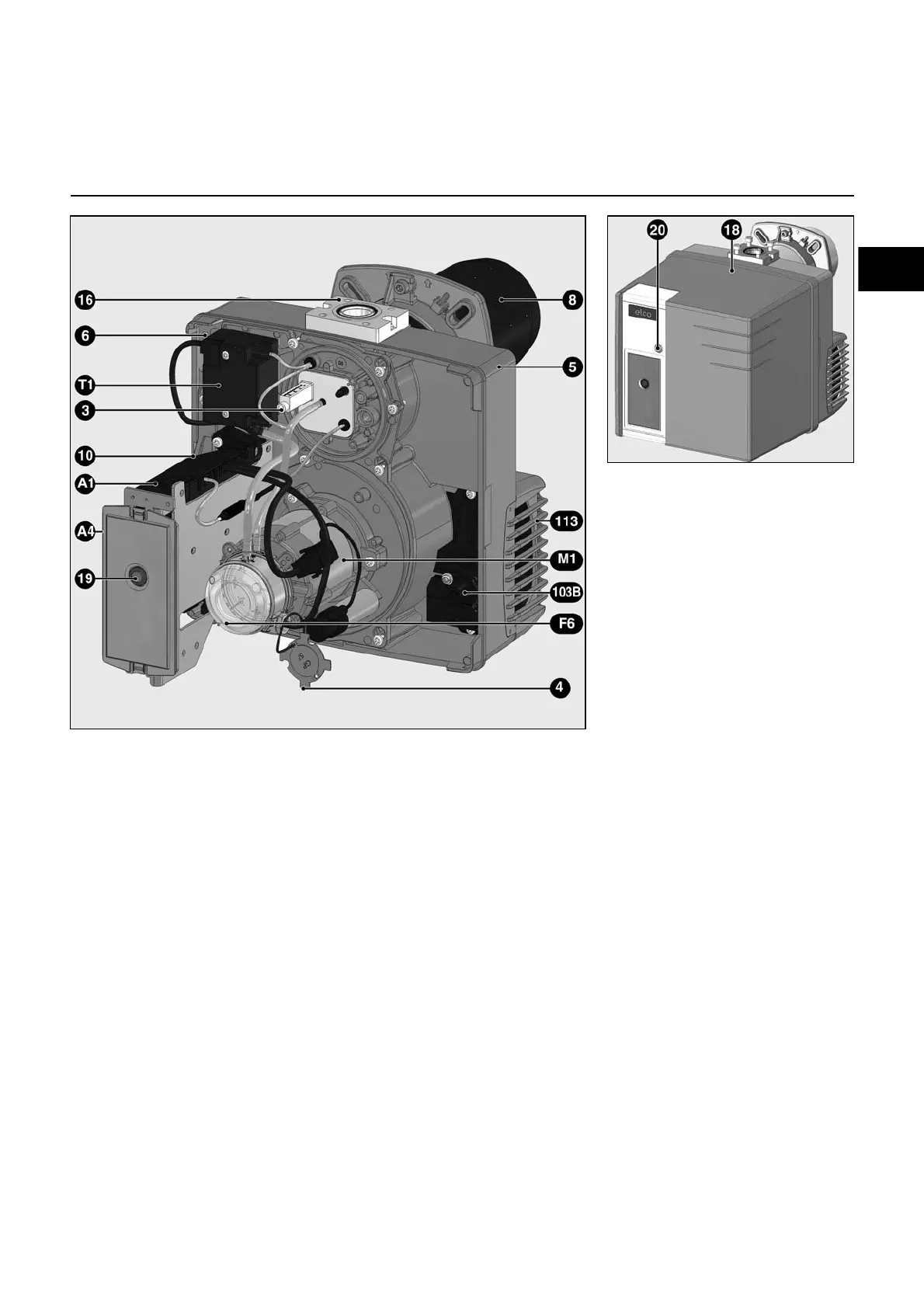

Overzicht
Branderbeschrijving
A1 Branderautomaat
A4 Display- en bedieningseenheid
(bedekt)
F6 Luchtdrukbewaker
M1 Ventilatormotor
T1 Ontsteker
3 Knop voor het afstellen van maat Y
4 Sluiterschijf voor propaangas
5 Branderhuis
6 Bevestiging van de basisplaat
(Onderhoud)
8 Branderbuis
10 7-polige aansluiting
16 Gasblokaansluitflens
18 Branderkap
19 Ontgrendelingsknop
20 Bevestigingsschroef van de kap
103B Luchtregeling
113 Luchtkast
