Instrukcja obsługi
Sterownik przegrzania EXD-SH1/2 z komunikacją
ModBus dla elektrycznych zaworów regulacyjnych
Emerson Climate Technologies GmbH www.climate.emerson.com/en-gb Date: 29.07.2020
Am Borsigturm 31 I 13507 Berlin I Germany EXD-SH12_OI_EN_DE_FR_IT_PL_RU_0720_R04_865917.docx

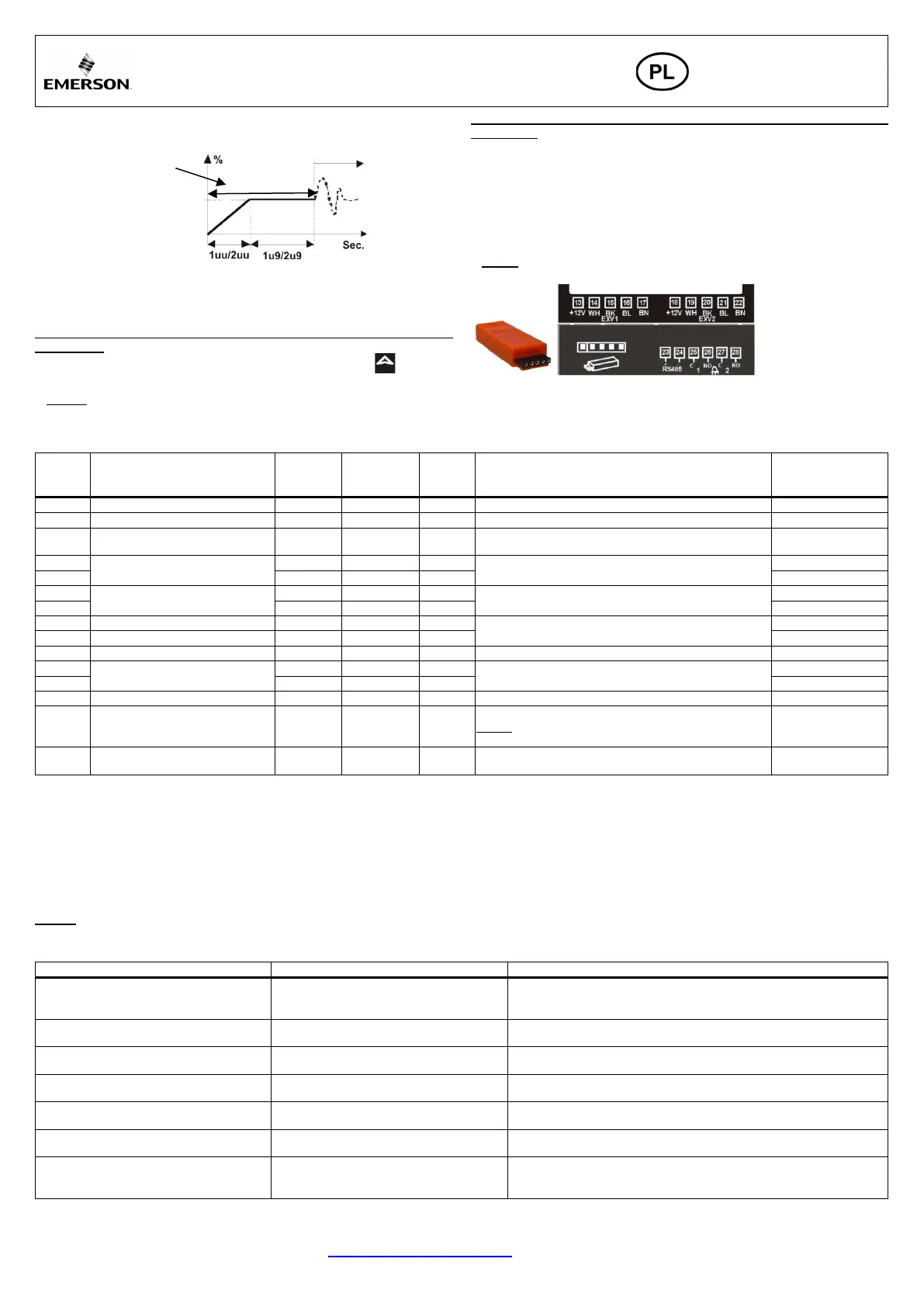

Nastawy fabryczne parametrów odpowiadających za
początkową faze pracy zaworu
EX4/5/6 ≤ 5.3 sekund
EX7 ≤ 5.6 sekund
EX8 ≤ 5.9 sekund
CV4 ≤ 5.3 sekund
CV5/6 ≤ 5.3 sekund
Wgrywanie / zgrywanie parametrów:
W powtarzalnych urządzeniach / systemach możliwe jest wykorzystanie pamięci
zewnętrznej do zgrywania / wgrywania listy parametrów i przenoszenia jej pomiędzy
sterownikami pracującymi z identycznymi ustawieniami.
Procedura zgrywania (nagrywanie parametrów ze sterownika na pamięć
zewnętrzną):
• Wsunąć pamięć do złącza gdy sterownik jest włączony i nacisnąć . Pojawi się
komunikat “uPL” a następnie “End” przez 5 sekund
• Uwaga: Jeżeli pojawi się komunikat “Err” należy powtórzyć powyższą
procedurę.
Procedura wgrywania (ładowanie parametrów z pamięci zewnętrznej do
sterownika):
• Wyłączyć zasilanie sterownika.
• Wsunąć pamięć do złącza (z nagranymi ustawieniami parametrów) i włączyć
zasilanie sterownika.
• Parametry zostaną automatycznie wgrane do pamięci sterownika Pojawi się
komunikat “doL” a następnie “End” przez 5 sekund.
• Sterownik rozpocznie pracę według nowych ustawień parametrów po zniknięciu
“End”.
• Wyjąć pamięć ze złącza.
• Uwaga Jeżeli pojawi się komunikat “Err” należy powtórzyć powyższą
procedurę.
Postępowanie z alarmami:
Opis
Powiązane
parametry
Przekaźnik
alarmowy
Zawór
kasowania alarmu po
Alarm przetwornika ciśnienia obiegu 1/2
Sprawdzić połączenia i zmierzyć sygnał
Alarm czujnika temp. obiegu 1/2
Sprawdzić połączenia i zmierzyć oporność czujnika.
Π /2Π
Alarm połączenia elektrycznego
zaworu obiegu 1/2
- Wyzwolony -
Sprawdzić połączenia i zmierzyć oporność uzwojeń silnika.
Nie
Alarm zamarzania obiegu 1/2
Sprawdzić możliwe powody niskiego ciśnienia ssania np.
niskie obciążenie parownika.
Alarm niskiego przegrzania
(<0,5K)
Sprawdzić połączenia i działanie zaworu.
Sprawdzić połączenia, działanie zaworu, wielkość zaworu,
obciążenie zaworu.
Niskie cisninie obieg 1/2
Sprawdzić powody niskiego ciśnienia w systemie np. ucieczka
czynnika.
Modbus przekroczenie czasu - - -
Sprawdzić komunikację Modbus.
Uwaga:
Alarm (ACEr) jest aktywny tylko, jeżeli typ
przetwornika ciśnienia jest skonfigurowany, jako Modbus.
Nie
Alarm błędu zasilania - Wyzwolony Zamknięty
Alarm jest wyświetlany w przypadku zaniku zasilania z sieci
podczas zamykania zaworu przy pomocy baterii.
Nie
Kod ACF1 lub ACF2: (obwód1/2) -niedozwolona konfiguracji/selekcji
parametrów. Alarm jest wyświetlany w następujących sytuacjach:
• Jeżeli dwa obiegi EXD-SH2 są podłączone do dwóch różnych typów
przetworników ciśnienia np. 4-20 mA oraz 0-5 V. Obligatoryjne oba obiegi muszą
być wyposażone w przetworniki ciśnienia wykonane w tej samej technologii.
• Funkcja sterowania temperaturą jest dostępna tylko dla zaworów EX4-8. W
przypadku zastosowania innych zaworów będzie wyświetlany alarm ACF.
• Proporcjonalne przetworniki ciśnienia nie mogą być stosowane z czynnikiem
R744.
Uwaga:
• W przypadku wystąpienia kilku alarmów, będą one prezentowane na dolnym
ekranie jeden po drugim.
• Alarm przetwornika ciśnienia w przypadku proporcjonalnych
przetworników ciśnienia z firm trzecich opiera się o wykrycie przerwy w
połączeniu jednego z dwóch przewodów (5 V oraz sygnałowy 0.5-4.5 V). Jeżeli
przerwaniu ulegnie trzeci przewód (zerowy) uszkodzenie nie zostanie wykryte
a sterownik będzie otrzymywał fałszywy sygnał o wartość wyższej w
przedziale 50% - 100%.
Fałszywy sygnał prowadzi do nieprawidłowej pracy sterownika EXD-SH1/2 I
może spowodować uszkodzenie sprężarki lub system. EMERSON nie ponosi
odpowiedzialności w takich przypadkach.
Serwis / Wykrywanie usterek:
Przegrzanie robocze jest o kilka stopni wyższe
lub niższe od zadanego
Nieprawidłowy sygnał z czujników ciśnienia lub
temperatury
2- Upewnij się, że kable czujnika nie są prowadzone razem z innymi kablami
Przegrzanie robocze jest zbyt niskie, tzn.
sprężarka pracuje na mokro
1- Nieprawidłowe podłączenie ECV
2- Uszkodzenie czujników
1- Sprawdź połączenia elektryczne
2- Sprawdź czujnik
Zawór nie jest całkowicie domknięty
1- Wejście cyfrowe włączone
2- Błędna nastawa parametru ut.
1- Zawór jest odcinany tylko po wyłączeniu wejścia cyfrowego
2- Sprawdź nastawę parametru ut
Przegrzanie jest niestabilne (niestateczność
regulacji)
Parownik jest przeznaczony do pracy przy
wyższym przegrzaniu
Zwiększ wartość nastawy przegrzania
Otwieranie zaworu po wydaniu przez EXD
polecenia zamknięcia i odwrotnie
Nieprawidłowe połączenie el. między EXD-SH...
a zaworem
Popraw połączenia elektryczne
Otwarcie EX8 niemożliwe przy dużej różnicy
ciśnień
Błędna nastawa parametru ut
Sprawdź parametr ut. (Większy zawór wymaga wyższego momentu obrotowego
i wyższego prądu)
Przesuw nastawy przegrzania po kilku
miesiącach nieprzerwanej pracy lub zwarciu na
stałe wejścia cyfrowego 24V
Zawory napędzane silnikiem krokowym
wymagają synchronizacji
Wejście cyfrowe nie może być zwarte na stałe. Jeśli sprężarka pracuje w
sposób ciągły, należy raz w tygodniu spowodować przerwanie wejścia
