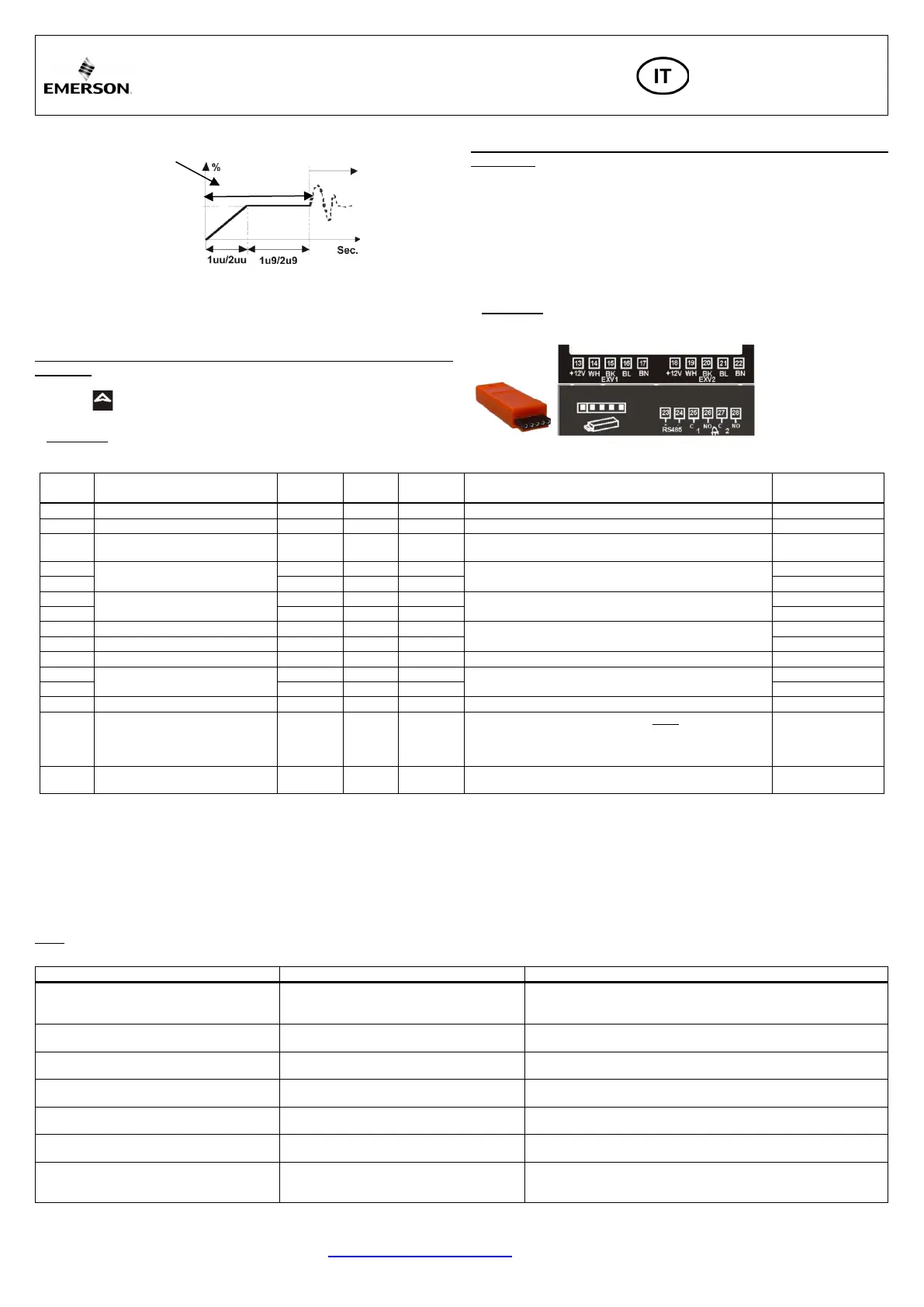

Istruzioni operative
Controllore EXD-SH1/2 per Valvole elettroniche con
possibilità di comunicazione ModBus
Emerson Climate Technologies GmbH www.climate.emerson.com/en-gb Date: 29.07.2020
Am Borsigturm 31 I 13507 Berlin I Germany EXD-SH12_OI_EN_DE_FR_IT_PL_RU_0720_R04_865917.docx
Controllo (valvola) all’avviamento con le impostazioni di
fabbrica:
EX4/5/6 ≤ 5.3 Secondi
EX7 ≤ 5.6 Secondi
EX8 ≤ 5.9 Secondi
CV4 ≤ 5.3 Secondi
CV5/6 ≤ 5.3 Secondi
CV7 ≤ 6.6 Secondi
Chiavetta per Upload/download:
Per la produzione di sistemi/unità in serie, la chiavetta per upload/download permette
di trasferire la configurazione parametri a tutta la gamma di sistemi identici.
Procedura di Uploading (memorizzazione della configurazione parametri sulla
chiavetta):
• Inserire la chiavetta mentre il primo controllore (riferimento) è ON e premere il
pulsante ; appare il messaggio “uPL” seguito dal messaggio “End” per 5
secondi.
• Attenzione: se il messaggio “Err” per programmazione errata, ripetere la
procedura sopra.
Procedura di Downloading (configurazione parametric dalla chiavetta ad altri
controllori):
• Togliere l’alimentazione al nuovo controllore.
• Inserire la chiavetta (con la configurazione parametri del controllore di
riferimento) nel nuovo controllore e dare l’alimentazione.
• I parametri memorizzati della chiavetta saranno scaricati automaticamente nella
memoria del nuovo controllore; appare il messaggio “doL” seguito dal messaggio
“End” per 5 secondi.
• Il nuovo controllore con impostata la nuova configurazione parametri comincerà a
funzionare quando scompare il messaggio “End”.
• Rimuovere la chiavetta.
• Attenzione: se appare il messaggio “Err” per programmazione errata,
ripetere la procedura sopra.
Errori/Allarmi:
Descrizione
Valvola
Necessità di
cancellazione allarme
Errore trasduttore di pressione circuito 1/2
Verificare la connessione e misurare il segnale.
Errore sensore di temperatura circuito 1/2
Verificare la connessione e misurare la resistenza del sensore.
Π /2Π
Errore connessione elettrica
valvola circ. 1/2
- Attivato -
Verificare la connessione e misurare la resistenza
dell’avvolgimento.
No
Protezione congelamento circuito 1/2
Verificare possibili cause di bassa pressione del sistema come
basso carico sull’evaporatore.
Basso surriscaldamento
(<0,5K)
Verificare la connessione e il funzionamento della valvola.
Verificare la connessione, il funzionamento della valvola,
la grandezza della valvola e il carico.
Alto surriscaldamento circuito 1/2
Bassa pressione circuito 1/2
Verificare possibili cause di bassa pressione come perdita
di carica refrigerante.
Errato Uploading/downloading
Ripetere la procedura di uploading/downloading.
Modbus Timed Out - - -
Verificare la comunicazione Modbus. Nota: l’attivazione
dell’allarme Modbus (ACEr) avviene solamente quando il tipo di
trasduttore di pressione è configurato di tipo Modbus e il
corrispondente circuito è in chiamata.
No
Allarme alimentazione - Attivato Chiusa
Quando il controllo è collegato alla batteria e l’alimentazione è
interrotta, questo allarme appare mentre la valvola è in chiusura.
No
ACF1 o ACF2: Codice allarme (circuito 1/2) per “configurazione/selezione non
permessa” L’allarme appare per le seguenti cause:
• Se due circuiti dell’EXD-SH2 sono collegati a due differenti tipi di trasduttori di
pressione i.e. 4-20 mA e 0-5 V. E’necessario che i due circuiti siano sempre
collegati ad una stessa tipologia di trasduttore di pressione.
• La funzione di controllo della temperatura è disponibile solo per le valvole EX4-8.
Se vengono usate altri tipi di valvole, appare l’allarme ACF.
• Trasmettitori di pressione raziometrici non possono essere selezionati nel caso di
R744.
Note:
• Quando sono presenti vari allarmi, questi vengono mostrati uno dopo l’altro
sul display inferiore.
• Errore del sensore di pressione nel caso di trasmettitori di pressione
raziometrici di terze parti dipende dal rilevamento dell’interruzione di due
cavi (5 V e segnale da 0.5 - 4.5 V). Se solo il terzo cavo (terra) è
aperto/interrotto, non viene rilevato nessun errore e il controllo riceve un
segnale errato tra il 50% e 100% più alto. Questo segnale errato comporta un
funzionamento improprio del controllo EXD-SH1/2 e può causare danni al
sistema/compressore. EMERSON non è responsabile in questi casi.
Manutenzione / Troubleshooting:
Il surriscaldamento effettivo è parecchi gradi
superiore o inferiore rispetto a quello impostato
Segnale non corretto dal sensore di temperature o
dal trasduttore di pressione
2- Assicurarsi che i cavi dei sensori non siano disposti vicino a cavi di
potenza o alto voltaggio.
Surriscaldamento troppo basso, ritorni di liquido al
compressore
1- Cablaggio valvola scorretto
2- Sensori difettosi
1- Verificare il cablaggio.
2- Verificare il sensore.
Valvola non completamente chiusa
1- Ingresso digitale ON
2- Errata impost. param. ut
1- La valvola chiude solo quando l’ingresso digitale è OFF.
2- Verificare impostazione parametro ut.
Surriscaldamento instabile (pendolazioni)
Evaporatore progettato per surriscaldamento più
alto
Aumentare l’impostazione del surriscaldamento.
La valvola apre quando il controllo comanda di
chiudere e viceversa
Cablaggio errato tra EXD-SH... e valvola
EX8 non apre con alte differenze di pressione
Verificare il parametro ut. (Valvole più grandi hanno maggiore coppia e
correnti maggiori).
Il surriscaldamento impostato ha una deriva dopo
mesi di funzionamento ininterrotto o di 24 V
forniti costantemente all’ingresso digitale
Motore valvola necessita di sincronizzazione
Non ponticellare l’ingresso digitale in modo permanente. Interrompere
l’ingresso digitale una volta alla settimana per 10 sec. nel caso in cui il
compressore non si arresti mai.
