Руководство по эксплуатации
Контроллеры EXD-SH1/2 для шаговых ЭРВ с
возможностью коммутации к сети ModBus
Emerson Climate Technologies GmbH www.climate.emerson.com/en-gb Date: 29.07.2020
Am Borsigturm 31 I 13507 Berlin I Germany EXD-SH12_OI_EN_DE_FR_IT_PL_RU_0720_R04_865917.docx

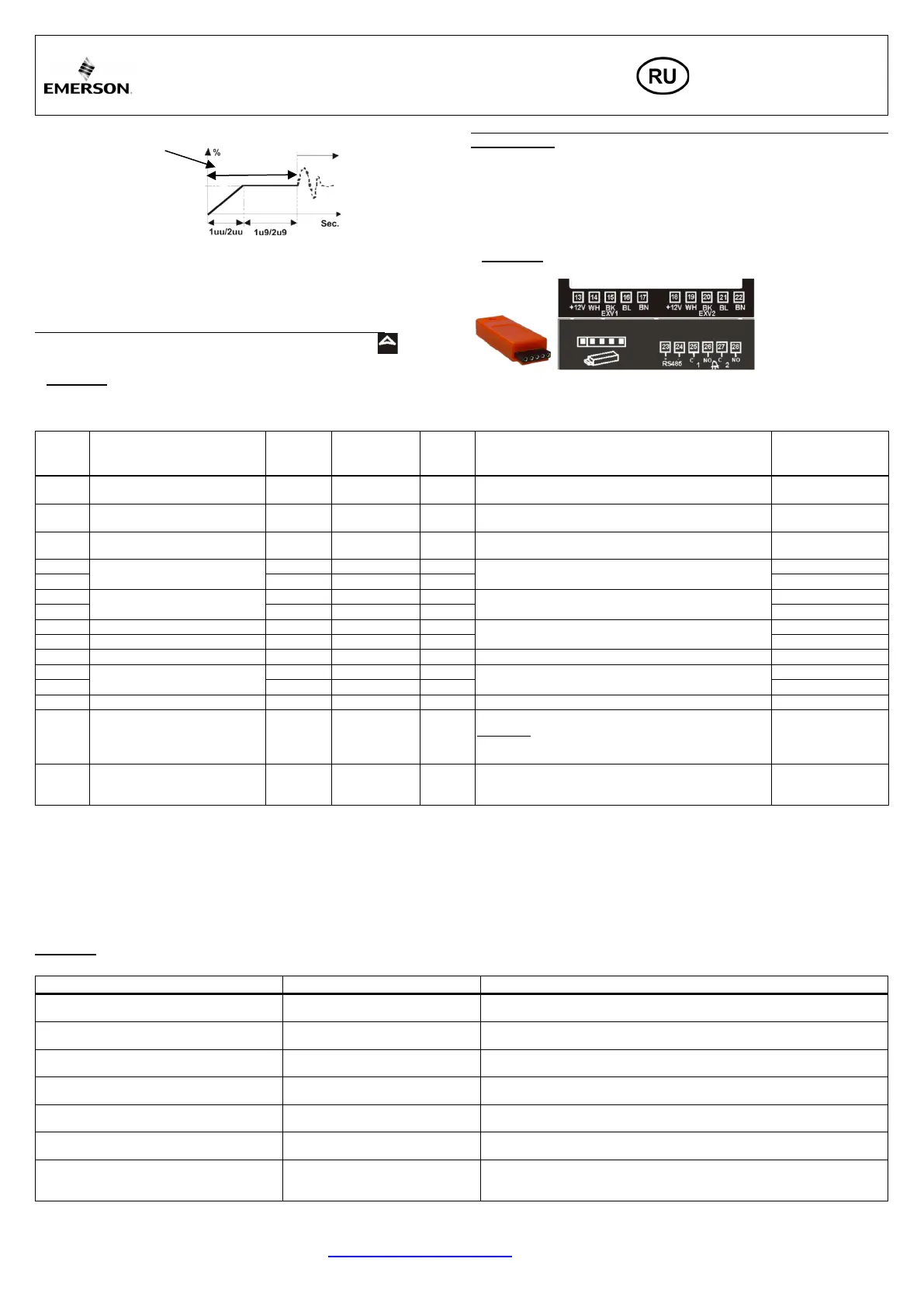

Поведение клапана с заводскими настройками при запуске:
EX4/5/6 ≤ 5.3 секунд
EX7 ≤ 5.6 секунд
EX8 ≤ 5.9 секунд
CV4 ≤ 5.3 секунд
CV5/6 ≤ 5.3 секунд
Ключ загрузки/ выгрузки: Функция
Для серийной продукции (системы/агрегаты), ключ загрузки/выгрузки
позволяет передавать сконфигурированные параметры для однотипной
продукции.
Загрузка (запись сконфигурированных параметров на ключ):
• Вставьте ключ во включенный контроллер и нажмите кнопку ; появится
сообщение “uPL”, а затем через 5 сек сообщение “End”.
• Внимание: Появление сообщения “Err
” означает сбой записи.
Повторите вышеописанную процедуру.
Выгрузка (запись сконфигурированных параметров с ключа на другие
контроллеры):
• Выключите питание нового котроллера.
• Вставьте ключ с параметрами в новый контроллер и включите его питание.
• Параметры с ключа автоматически выгрузятся в память нового контроллера;
сначала появится сообщение “doL”, а затем через 5 сек сообщение “End”.
• Новый контроллер начнет работать с загруженными параметрами после
исчезновения сообщения “End”.
• Удалите ключ.
• Внимание: Появление сообщения “Err
” означает сбой записи.
Повторите вышеописанную процедуру.
Обработка ошибок и аварий:
Код
аварии
Описание Параметр
Аварийное
реле
Клапан
Что делать?
сброс после снятие
1E0/2E0
Ошибка датчика давления
контура 1/2
- Сигнализирует Закрыт Проверьте электрические подключения и замерьте сигнал.
Нет
1E1/2E1
Ошибка датчика температуры
контура 1/2
-
Закрыт
Проверьте электрические подключения и замерьте
сопротивление датчика.
Нет
1Π /2Π
Ошибка электрического
подключения клапана контура 1/2
-
-
Проверьте электрические подключения и замерьте
сопротивление обмотки.
Нет
Защита от замерзания контура 1/2
Проверьте систему для обнаружения причины низкого
давления: недозагрузка испарителя итд.
Проверьте подключение и работу клапана
Температура ниже минимальной
Проверьте подключение и работу клапана, размер клапана
и нагрузку на систему.
Температура выше максимальной
Высокий перегрев в контуре 1/2
Низкое давление в контуре 1/2
Проверьте систему для обнаружения причины низкого
давления: нехватка хладагента итд.
Авария загрузки / выгрузки
ACEr
Авария Modbus - - -
Проверьте подключение Modbus.
Внимание: Авария Modbus (ACEr) обнаруживается в
случае, если используется датчик давления совместимый
с Modbus и соответствующий контур находится в работе.
Нет
PFA
Авария питания - Сигнализирует Закрыт
Если контроллер подключен к источнику питания, и
питание прервано, этот код аварии будет гореть, пока
Нет
ACF1 или ACF2: Код аварии (контур1/2) для “недопустимой
конфигурации/выбора” Авария сигнализируется в следующих случаях:
• Если два контура EXD-SH2 подключены к разным типам датчиков давления:
4-20 мA и 0-5 В. Необходимо, чтобы оба контура были подключены к
датчикам давления одного типа.
• Функция контроля температуры доступна только для клапанов EX4-8. При
использовании других клапанов загорится сигнал аварии ACF.
• Логометрические датчики давления не могут быть выбраны для работы с
R744.
Внимание
:
• Если одновременно имеет место несколько аварий, они будут
показываться одна за другой на нижнем дисплее.
• Авария датчика давления для логометрического датчика стороннего
изготовителя основана на определении обрыва двух проводов (5 В и
сигнала 0.5 - 4.5 В). Если оборван только третий провод (земля), ошибка
не определяется и контроллер получает неверные значения, которые
выше истинных на 50% - 100%. Неверные значения приведут к
неправильной работе контроллера EXD-SH1/2 и могут привести к
повреждению компрессора или холодильной системы. В таких случаях
EMERSON не несёт ответственности.
Сервис / Поиск неисправностей:
Рабочий перегрев на несколько градусов выше
или ниже уставки
Неправильный сигнал от датчика
давления или температуры
1- Проверьте датчики
2- Убедитесь, что кабели датчиков не проходят рядом с силовыми кабелями
Рабочий перегрев слишком мал, т.е. у
компрессора влажный ход
1-Неправильное подключение ЭРВ
2-Неисправные датчики
1- Проверьте подключение
2- Проверьте датчики
Вентиль не закрывается полносттью
1-Цифровой вход ВКЛ
2-Неправ-я настройка параметра ut.
1-Вентиль закрывается только когда цифр.вход выключен
2-Проверьте настройку параметра ut
Нестабильный перегрев (рыскание)
Испаритель предназначен для работы
с большим перегревом
Увеличьте уставку перегрева
Вентиль открывается, когда EXD дает команду
на закрытие и наоборот
Неправильное соединение между
EXD-SH... и вентилем
Обеспечьте правильное соединение
EX8 не может открыться при высокой разнице
давлений
Неправильная настройка параметра ut
Проверьте параметр ut. (Больший вентиль требует большего усилия и большего
тока)
Уставка перегрева изменяется после нескольких
месяцев непрерывной работы или с постоянно
замкнутым цифровым входом 24 В
Вентиль с шаговым двигателем
требует синхронизации
Не перегружайте постоянно цифровой вход. Если компрессор никогда не
останавливается, размыкайте цифровой вход раз в неделю на 10 секунд.
