18
WIG-SCHWEISSEN MIT
BERÜHRUNGSZÜNDEN (OHNE HF)
INBETRIEBNAHME
- Schweißbrenner mit Wolframelektrode und Gasdüse bestük-
ken (siehe Brenner-Bedienungsanleitung)
- Massekabel in Strombuchse einstecken und verriegeln
- Gasschlauch an Anlage und Gasdruckminderer anschließen
- Netzstecker einstecken
- Netzhauptschalter
einschalten
- mit Funktionswahltaste
auf und oder
und schalten, LED's u. bzw. u. leuchten
- Stromart mit Stromart-Wahltaste vorwählen
(nur bei MW 2600 / 2600 CEL / 3000)
- falls nötig, Fernregler anschließen
- Wahl der Schweißparameter vornehmen (Sollwertanzeige des
Hauptstromes I
H
über A-Meter )
- Gasflaschenventil durch Drehen nach links öffnen
- Gasprüftaste auf der Geräterückseite drücken und gewünsch-
te Gasmenge einstellen
ZÜNDEN DES LICHTBOGENS
- bei abgeschaltetem Schweißstrom: Elektrode an Zündstelle
aufsetzen, Brenner zurückneigen bis Gasdüse mit Rand am
Werkstück aufliegt und zwischen Elektrodenspitze und Werk-
stück 2 bis 3 mm Abstand bestehen (siehe Abb.25a)
- Schutzblende schließen
- Brennertaste betätigen - Schutzgas strömt
- Brenner über Düsenrand langsam aufrichten bis Elektroden-
spitze das Werkstück berührt (siehe Abb.25b)
- Lichtbogen zündet durch Abheben des Brenners
- in Normallage schwenken (siehe Abb.25c)
- Schweißvorgang einleiten
c) Lichtbogen gezündetb) Zünden durch
Werkstückberührung
a) Gasdüse aufsetzen

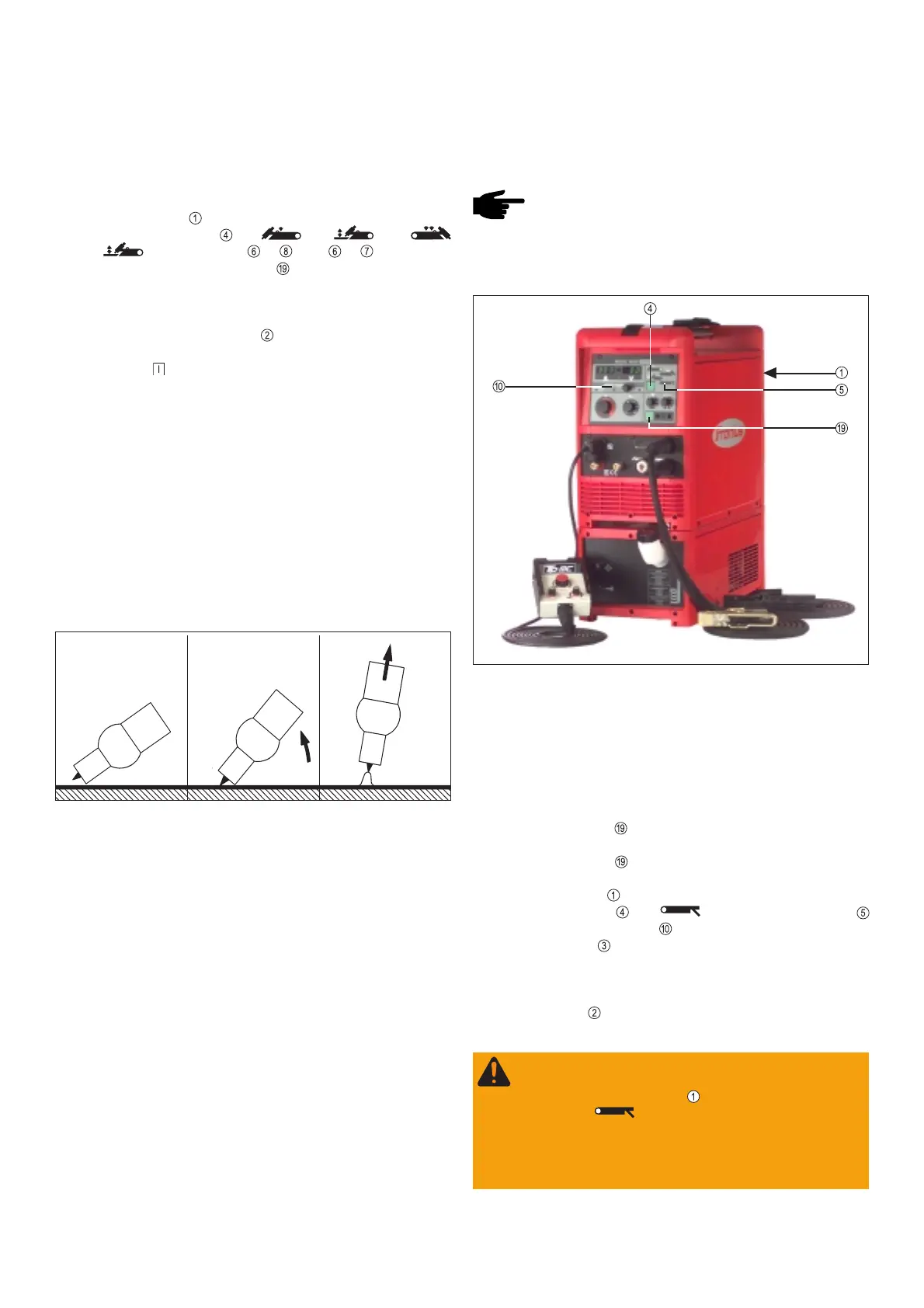

Abb.25 Zünden mit Berührungszünden
WIG-SYNCHRONSCHWEISSEN AC
- Nur bei MW2600 / 2600CEL / 3000 möglich
- Aktivieren der Synchron-Schweißfunktion
- Netz-Hauptschalter einschalten
- In Programmebene 3 einsteigen (siehe Kapitel "Arbeiten mit
den Programmebenen")
Hinweis! Bei beiden Geräten muß die Phasenfolge
gleich sein!
Abb.26 MW 2600 / 2600 CEL / 3000 bzw. TT 2600 / 2600 CEL / 3000 als E-
Handschweißgerät bestehend aus: Stromquelle mit Steuereinheit,
Kühlgerät, Handfernregler TPmc (wahlweise) u. Schweißkabeln
INBETRIEBNAHME
- Schweißkabel laut Buchsenbezeichnung in Strombuchse ein-
stecken und durch Drehung nach rechts verriegeln (Kabel-
querschnitt 35-50mm
2
)
- Polarität je nach Elektrodentyp richtig wählen
- Stromart-Wahltaste je nach Elektrodentype in richtige Posi-
tion schalten; Polaritätsänderung erfolgt durch Drücken der
Stromart-Wahltaste (AC~ / DC+ / DC- - nur bei MW 2600 /
2600 CEL / 3000)
- Netzhauptschalter auf “1” schalten
- Funktionswahltaste auf schalten, LED-Anzeige
und Schweißstromanzeige leuchtet
- Digital-Voltmeter zeigt Leerlaufspannung an
- ev. Fernregler TPmc anschließen (Dynamic u. Hot-Start ein-
stellen)
- Schweißstrom vorwählen (Sollwertanzeige des Hauptstromes
I
H
über A-Meter )
- Schweißvorgang einleiten
Warnung! Die Wolframelektrode des montierten
Schweißbrenners ist ständig spannungsführend, sobald
Sie den Netzhauptschalter einschalten und auf
Betriebsart schalten. Sie müssen den nicht
benützten Schweißbrenner entweder abmontieren oder
so isoliert am Gerät befestigen, daß die Wolfram-
elektrode keine elektrisch leitenden oder geerdeten
Teile berührt.
ELEKTRODEN-HANDSCHWEISSEN
