18
1-1/8" diámetro exterior
7/8" diámetro exterior
5/8" diámetro exterior

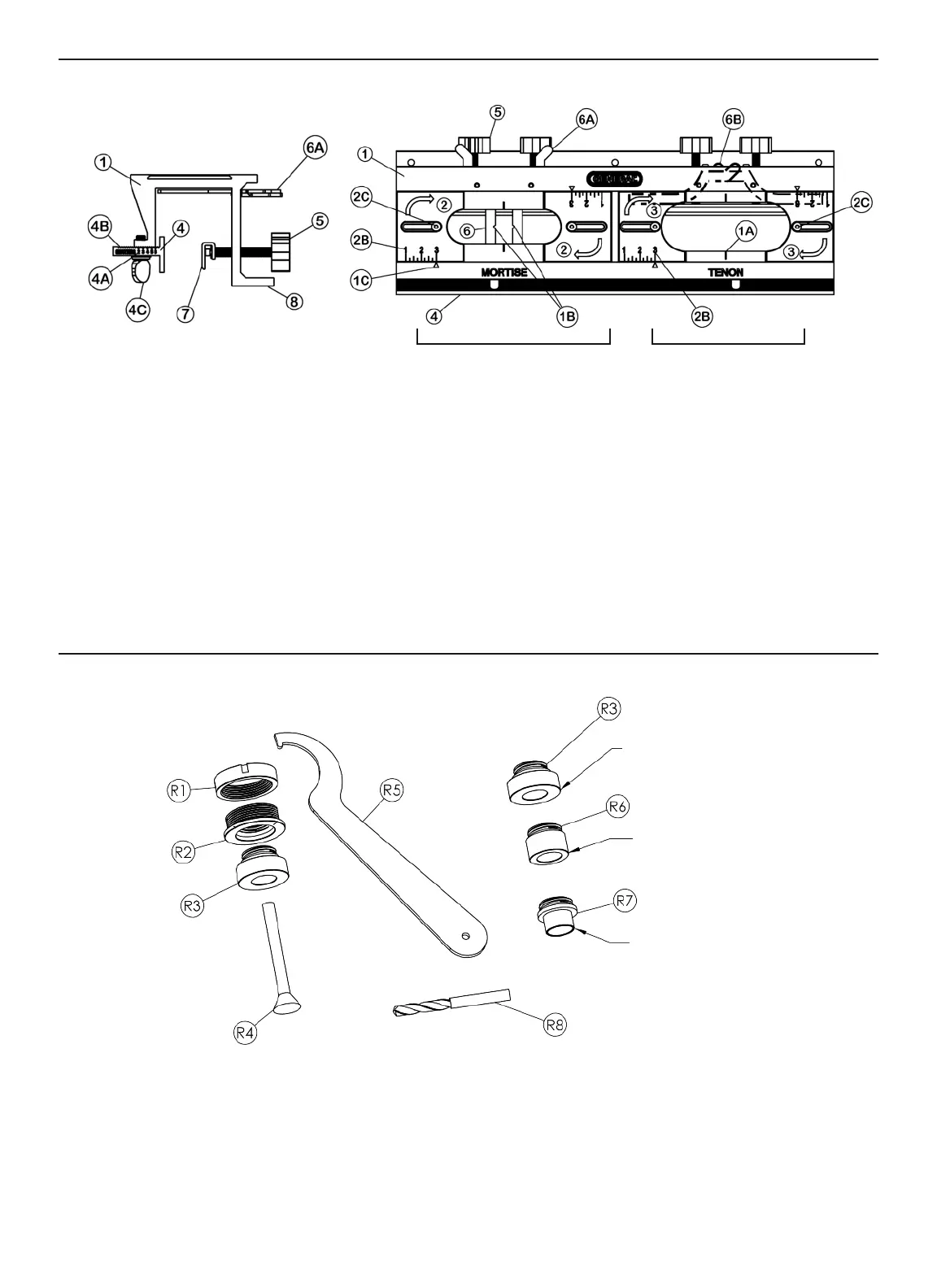

ANATOMÍA DE LA E Z PRO PLANTILLA PARA MORTAJA Y ESPIGA
Figura 1.
ANATOMÍA DEL ENSAMBLAJE DEL COJINETE DE LA BASE
DE LA FRESADORA “CAMBIO RÁPIDO”.
Figura 2.
SECCIÓN DE LA MORTAJA
SECCIÓN DE LA ESPIGA
ENSAMBLAJE DE LA PLANTILLA
ENSAMBLAJE DE LA
PLANTILLA EN PERFIL
1 - Ensamblaje de la Plantilla
1A - Marcas de Centrado
1B - Muescas de Centrado
1C - Plantilla de Indicadores de
Posicionamiento
2 - Plantillas de la Sección de la Mortaja
2B - Plantillas de la Regla de posición
2C - Plantilla de los Tornillos de cierre
3 - Plantillas de la Sección de la Espiga
4 - Pared de Centrado, [4A] Marcadores,
[4B] Bordes Dentados, [4C] Tornillos de
mano
5 - Tornillos de mano para las tenazas
6 - Barras posicionadoras
6A - Barras posicionadoras desplegadas
6B - Barras posicionadoras guardadas para
almacenamiento y corte
7 - Tenazas
8 - Pestaña de montaje
R1 - Tuerca de Retención
R2 - Manguito de guía de la base de la
fresadora de 1-3/16"
R3 -
Guía de cojinete de la fresadora de 1-1/8"
diámetro exterior para la espiga de 1/4"
(así como para todas las mortajas)
R4 - Perno de Centrado
R5 - Llave plana de tuerca
R6 - Guía de cojinete de la fresadora de 7/8"
diámetro exterior para la espiga de 3/8"
R7 - Guía de cojinete de la fresadora de 5/8"
diámetro exterior para la espiga de 1/2"
R8 - Broca buriladora de 1/4"
