22
3. POSICIONANDO LA PIEZA, UTILIZANDO LAS BARRAS
POSICIONADORAS

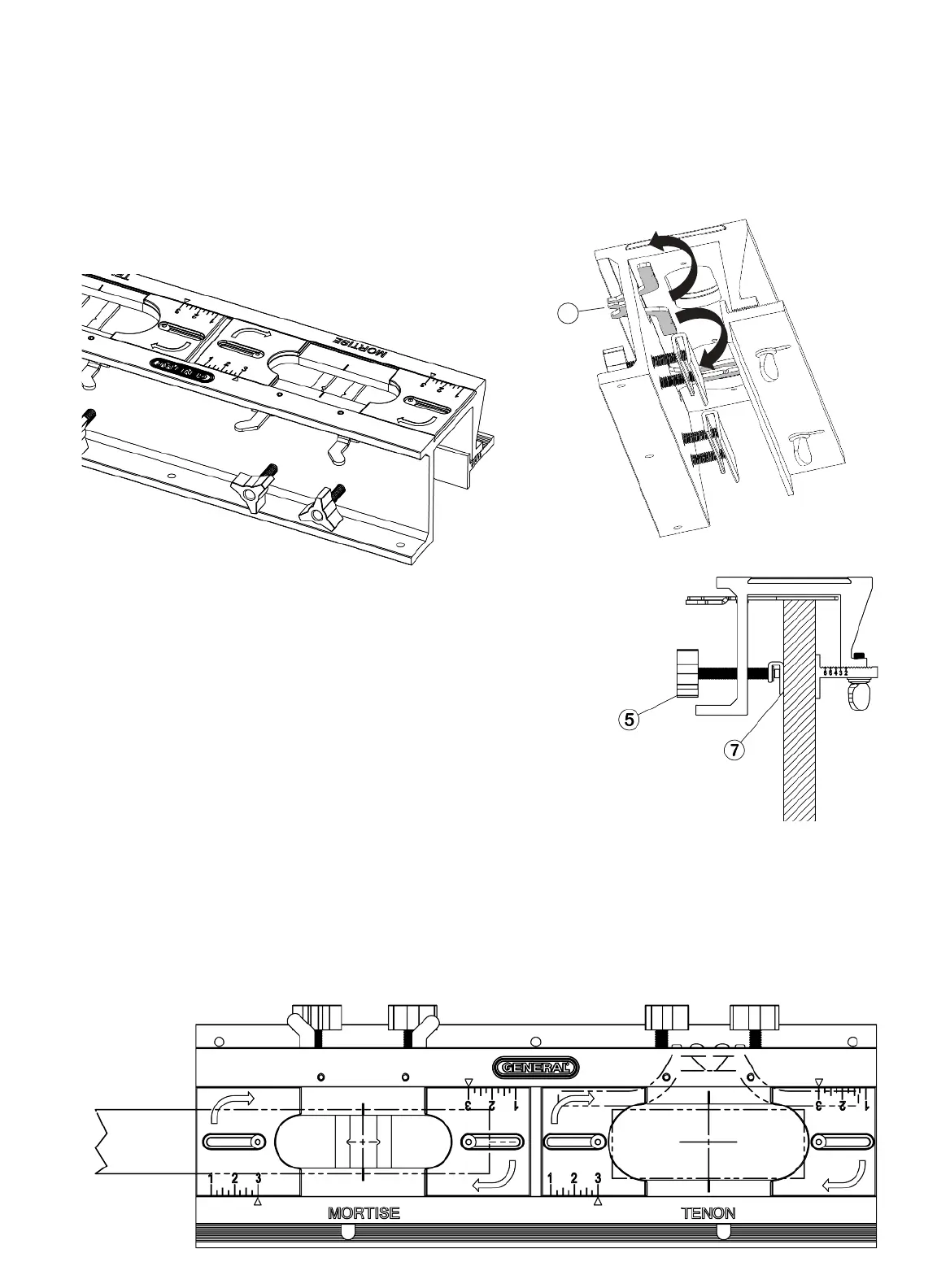

Cuando las barras posicionadoras están en la posición de despliegue (Figura 12), éstas sirven para
2 propósitos básicos:
1. Posicionar la pieza en la profundidad correcta debajo de la parte inferior de la plantilla para
enrutamiento.
2. Alinear la pieza para que cuadre a 90 grados
longitudinalmente a la plantilla.
Al momento del enrutamiento, las barras posicionadoras (Figuras 12 y 13)
se almacenan en la orilla interior de la parte inferior de la plantilla.
1. Para extender las barras, utilice las manecillas de las Barras
Posicionadoras [6A] ubicadas debajo de la orilla exterior
superior.
2. Después de haber desplegado completamente las barras
posicionadoras, estará listo para reemplazar la pieza en la
plantilla. Inserte la pieza cuidadosamente contra las barras
posicionadoras desplegadas (Figura 14) y apriete los tornillos de
mano sólo lo necesario [5] para que la pieza quede sostenida
por las tenazas holgadamente[7].
3. Centre la pieza longitudinalmente utilizando las marcas de centrado de la plantilla [1A] en la
plantilla (Figura 15). Antes de apretar las tenazas, asegúrese que la pieza quede plana y
cuadrada contra las barras posicionadoras (pero no muy apretadas) y correctamente centrada.
4. Apriete las tenazas sólo lo necesario para que la pieza no se mueva.
5. Utilizando sus manecillas, regrese las barras posicionadoras a su posición de almacenamiento
(Figura 15).
Figura 12
Figura 13
Figura 14
Figura 15
EN POSICIÓN DE USO
ALMACENADO PARA ENRUTAMIENTO
6
A
